Power Delivery и Quick Charge са стандарти за обмен на информация между зарядното устройство (зарядно за смартфон, зарядно за лаптоп, захранваща банка) и самото устройство. Устройството, което получава захранване, съобщава на устройството, което дава захранване, какво напрежение му е необходимо за зареждане.
Малко за това какво представляват Power Delivery и Quick Charge Когато е изобретен първият USB, той има само четири щифта и е предназначен за прехвърляне на информация и захранване към устройство, свързано към USB. В първоначалната спецификация USB поддържаше ток 0,5A и напрежение 5V; натоварването започна да се увеличава в последващия ток и можеше да се намерят портове с ток 1А или дори 2А.
Но производителите на телефони и компютри усъвършенстваха оборудването и се появи възможността за бързо зареждане на телефон или лаптоп. Но 5V USB не може да осигури бързо зареждане. При ниско напрежение и много високи токове портовете щяха да се стопят от високия ток.
Стана ясно, че е необходимо да се увеличи напрежението на зареждане с по-малък ток.
Да вземем за пример телефона ви, който може да се зарежда бързо от зарядно устройство с мощност 18 W. При напрежение на зареждане 5 V токът, който тече през проводника, е 3,6 А. Но ако телефонът ви поддържа бързо зареждане с напрежение 12 V, токът ще бъде само 1,5 А. Затова лаптопите се зареждат предимно с напрежение 20-48 волта. Но как да определите при кое напрежение да зареждате телефона – 5 V или 12 V? Тук са новите портове USB тип C и Lightning от Apple, които започнаха да поддържат прехвърлянето на информация към напрежението, което зарядното устройство трябва да осигури. Така се появиха стандартите за прехвърляне на енергия към устройствата – Power Delivery и Quick Charge.

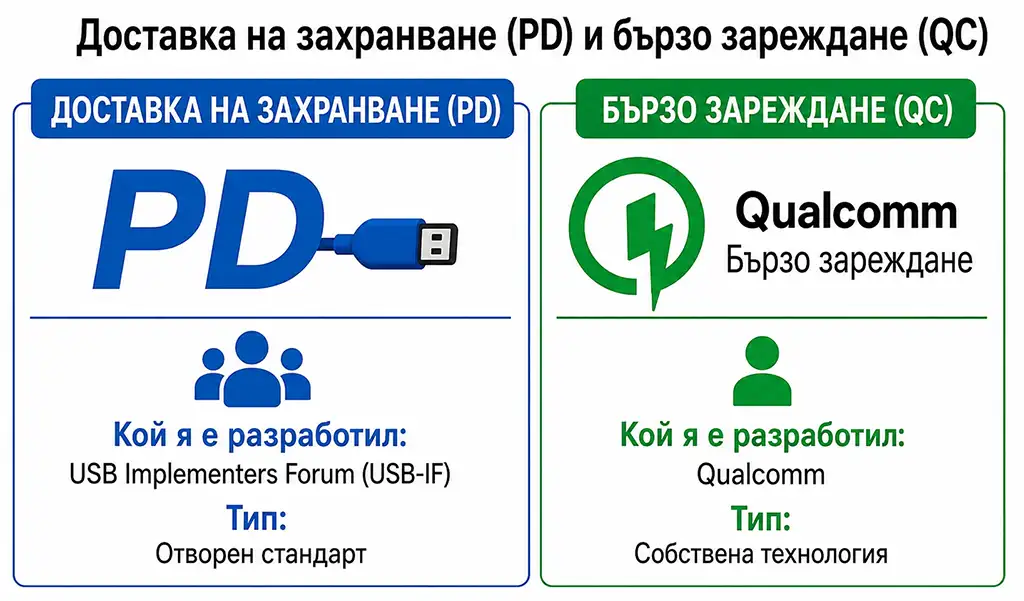

Доставка на енергия срещу бързо зареждане
Power Delivery и Quick Charge се различават само по протокола за комуникация и алгоритъма за зареждане. От Quick Charge 4 нататък те са съвместими с Power Delivery.
Power Delivery е разработка на USB Implementers Forum, разработчик на стандартите за USB.
Бързо зареждане – разработка на Qualcomm
В началото на 2010 г. разработването на технологии за бързо зареждане на джаджи ангажира не само Qualcomm, но и други компании, които се опитаха да заемат водеща позиция в този сегмент. Съществуват и такива протоколи.
- MediaTek Pump Express
- Адаптивно бързо зареждане на Samsung
- Oppo Super VOOC Flash Charge, известен също като Dash Charge или Warp Charge при устройствата OnePlus и Dart Charge при устройствата Realme.
- Huawei SuperCharge
- Anker PowerIQ
- Бързо зареждане на Google
- Motorola TurboPower
Но тези протоколи не се използват широко. Най-популярният е Power Delivery, който се поддържа от много устройства, включително някои устройства на Apple. Quick Charge също се използва предимно в някои устройства с процесори Qualcomm и зарядни устройства от китайски производители. Съвместимостта с протокола Power Delivery е разширила използването на Quick Charge.
Как работят функциите Power Delivery и Quick Charge
Както вече казах, устройството, което получава захранване чрез протокола PD или QC, казва на устройството, което дава захранване, какво напрежение е необходимо за зареждане. Най-новите протоколи имат много функции, включително бързо зареждане и възможност за персонализиране на алгоритъма за зареждане. Например, за да се удължи животът на батерията, бързото зареждане се извършва до 80 % от капацитета на батерията, а стандартното зареждане се извършва след достигане на 80 %. Устройството се зарежда чрез проводниците, предназначени за зареждане; контролерът контролира напрежението на зареждане чрез отделни сигнални проводници. Ако се обърнете към спецификацията на USB C, пълнофункционалният кабел има доста сложна структура. За съжаление, производителите на USB Type C кабели пестят пари и правят кабели специално за определени нужди.
Кои кабели поддържат Power Delivery и Quick Charge
Трябва да знаете, че само кабелите от USB C към USB C поддържат бързо зареждане, тъй като имат проводници, които пренасят управляващите сигнали. Ще кажете: “Но аз съм виждал да се продават кабели от USB A към USB C, които поддържат бързо зареждане”.
Това не е вярно; просто някои производители мамят, като казват, че продават USB A кабели с поддръжка на QC. Такъв кабел не поддържа QC. Такива кабели са изработени от висококачествен материал (мед) и имат достатъчно сечение, за да пренасят ток от зарядното устройство до зарежданото устройство, а самото устройство ще черпи толкова енергия, колкото му е необходима. Ако имате зарядно устройство за телефон USB A с мощност 18 W, то по подразбиране е с мощност три ампера. Тъй като смартфонът ви е оборудван с функция за бързо зареждане, той може да черпи три ампера по подразбиране. Но това в никакъв случай не означава поддръжка на QC.
Напрежения, ток и мощност, поддържани от Power Delivery и Quick Charge
Принципът на увеличаване на мощността на устройствата за бързо зареждане е следният: токът е същият, напрежението е по-високо и естествено мощността на зареждане на устройството се увеличава.
Според стандарта Power Delivery и Quick Charge имат следните спецификации.
| Напрежения (V) | Ток (A) | Номинална мощност (W) | Тип кабел |
| +5 | 3.0 | 15 | Стандартен Диапазон на мощността (SPR) |
| +9 | 3.0 | 27 | Стандартен Диапазон на мощността (SPR) |
| +15 | 3.0 | 45 | Стандартен Диапазон на мощността (SPR) |
| +20 | 5.0 | 100 | Стандартен Диапазон на мощността (SPR) |
| +28 | 5.0 | 140 | Разширен Диапазон на мощността (EPR) |
| +36 | 5.0 | 180 | Разширен Диапазон на мощността (EPR) |
| +48 | 5.0 | 240 | Разширен Диапазон на мощността (EPR) |
Китайските производители допълнително са добавили поддръжка за 12V и 24V. Тези напрежения не са търсени за зареждане на устройства, а за захранване на устройства като резервен вариант или при липса на захранване от електрическата мрежа. То е необходимо за захранване на маршрутизатори и камери за наблюдение. Например, захранващите банки Baseus поддържат 12V. За захранване на маршрутизатора се използва уникален кабел USB C към DC. Кабелът има вграден чип, който определя напрежението, което трябва да бъде изведено от захранващата банка.
Стандартен обхват на мощността (SPR) спрямо разширен обхват на мощността (EPR)
Разликата между SPR и EPR е следната.
SPR използва проводник CC за предаване на сигнали; захранването започва да излъчва определено напрежение, когато получи сигнала. По време на процеса на зареждане напрежението вече не се регулира.
EPR – проводникът V CONN се използва за изпращане на сигнали към захранването и устройствата могат да комуникират помежду си по време на зареждането, като променят напрежението на стъпки от 0,1 V, докато устройството се зарежда.
Виждали сте кабели USB C с възможност за зареждане с мощност 100 W или 240 W. Точно така; според стандарта такъв кабел трябва да бъде маркиран с EPR, въпреки че това се спазва само понякога.
