HDMI-CEC означава мултимедиен интерфейс с висока разделителна способност – управление на потребителската електроника. Това е система за управление на множество устройства, свързани чрез HDMI; повече за нея по-късно.
Технологията е разработена и се използва масово в портовете HDMI 1.2 или по-високи. За да се ориентирате, ако имате телевизор или друго устройство с HDMI портове и то е произведено след 2006 г., вероятно има HDMI CEC. Въпреки че първият стандарт HDMI 1.0 е разработен за използване на CEC, много често производителите е трябвало да обърнат повече внимание на това изискване; има много устройства без поддръжка на CEC в HDMI портовете.
История на HDMI CEC
Системата за управление на потребителската електроника (CEC) е въведена за първи път в аналогови устройства като телевизори и видеорекордери и работи чрез съединители SCART. Тази технология позволява на потребителите да управляват видеорекордерите с помощта на дистанционните управления на телевизорите, но не се използва широко, тъй като не всички телевизори имат SCART конектори, а дистанционните управления на видеорекордерите имат само ограничена функционалност. С появата на HDMI портовете системата CEC беше интегрирана в HDMI, което я превърна в основна функция на всички устройства, които имат HDMI портове.
Обяснение на HDMI CEC с пример
Ще се опитам да го обясня възможно най-просто: HDMI CEC означава, че разполагате с няколко устройства, които най-често се използват по следния начин: имате телевизор, устройство за стрийминг като Roku или Chromecast, свързано към HDMI порта на телевизора, и имате звуков приемник или саундбар, свързан към втори порт, обозначен като HDMI ARC (eARC). Така че, ако активирате HDMI CEC на всички устройства, трябва да включите само едно устройство в даден момент, за да включите всички устройства, например можете да кажете на Alexa да включи Chromecast, след което телевизорът и саундбарът ще се включат автоматично. След това можете да управлявате устройството за стрийминг с дистанционното управление на телевизора.
Как физически работи HDMI CEC
За да използвате HDMI CEC, трябва да са изпълнени няколко изисквания.
HDMI кабелът трябва да поддържа CEC и да използва отделен проводник за пренасяне на сигнала по кабела. Някои производители на кабели могат да спестят пари и да не направят този проводник в кабела.
Всички устройства, които искате да управлявате, трябва да поддържат HDMI CEC.
Контролът се извършва по следния начин. Когато активирате режима HDMI CEC на устройствата, HDMI портът остава под напрежение.
Нека разгледаме пример за включване на телевизор с Chromecast. Просто включете Chromecast; това устройство генерира контролен код (Power) и предава този код на телевизора; телевизорът получава този код и разбира сигнала за включване и ще включи телевизора. По същия начин, в обратен ред, включвате телевизора Chromecast. След това, ако искате да управлявате някое устройство, всички сигнали от телевизора ще бъдат предадени чрез HDMI към желаното устройство.
Например, ако искате да добавите звук към саундбара, ще вземете дистанционното от телевизора и ще натиснете бутона за усилване. Командата отива към телевизора, а той я излъчва към всички останали устройства. Тук има лек нюанс; и двете устройства ще реагират, ако разбират командата. Например Chromecast и саундбарът ще добавят звук.
HDMI CEC структура за цифрови устройства
Когато активирате поддръжката на HDMI CEC на дадено устройство, добавеното устройство се свързва към една шина за управление на до 15 устройства. Новото устройство се регистрира и му се присвоява логически адрес, а неговият тип (телевизор, плейър, устройство за стрийминг, аудиоустройство) се определя за правилна работа. Тъй като HDMI е предимно видеоинтерфейс, телевизорът или мониторът винаги ще бъде избран като основно устройство.
Структура на командите HDMI CEC
HDMI CEC командите се състоят от 10 бита. Може да има два блока с команди; първият блок показва кое устройство е инициирало командата и за кое устройство, а вторият блок предава командата за изпълнение.
Но ако не е необходимо да се адресира конкретно устройство, се предава само командният блок; такъв е случаят в повечето случаи.
Пример: Имате телевизор, Chromecast и саундбар, както в предишния пример. Независимо от това кое устройство ще включите първо, HDMI CEC ще изпрати команда от активираното устройство, така че всички устройства, свързани към шината CEC, ще се включат.
След това, докато гледате видеоклип на Chromecast, искате да спрете гледането. Вземете дистанционното управление на телевизора и натиснете бутона за пауза; телевизорът генерира команда за спиране на гледането и я предава на шината; в този случай само Chromecast може да реагира. Само той може да разпознае тази команда. Саундбарът не поддържа тази команда и ще я игнорира.
Какви команди поддържа HDMI CEC
HDMI CEC може да поддържа много команди. На всички команди се присвоява специфичен код за правилна комуникация. Командите представляват списък от команди, но са много условни.
- Команди за управление на захранването: Включете устройството и го поставете в режим на готовност.
- Команди за управление на възпроизвеждането на видео: старт, стоп, пауза.
- Команди за управление на курсора: Изберете видеоклип от менюто на стрийминг устройството.
- Команди за управление на звука: управление на звука.
Има и други команди, но те рядко се използват в практиката.
Как да активирате HDMI CEC на телевизора и други устройства

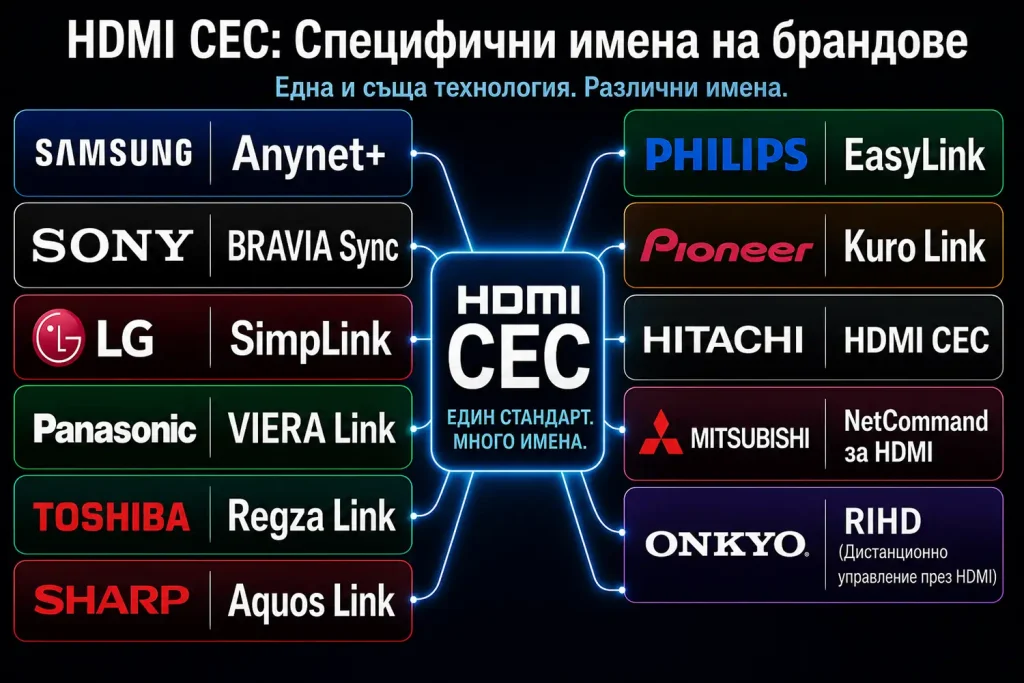

Трябва да знаете, че когато HDMI CEC беше представен през 2007 г., телевизорите нямаха какво да предложат, затова маркетинговите отдели на компаниите решиха да нарекат поддръжката на HDMI CEC с това име. Това позволи на клиентите да представят една уникална технология, когато често се срещаха телевизионни реклами на Samsung, в които се споменаваше, че телевизорът поддържа технологията Anynet +. И подсъзнателно потребителят си мислеше, че телевизорът има нещо специално. Това е само реклама, но в резултат на това телевизорите имат различни наименования за HDMI CEC, но понякога в скоби обясняват какво е това. В резултат на това в някои марки HDMI CEC се нарича именно така.
- Anynet (Anynet+) – Samsung
- Aquos Link – Sharp.
- BRAVIA Sync – Sony
- HDMI-CEC – Hitachi
- Kuro Link – Пионер
- CE-Link и Regza Link – Toshiba
- RIHD – Onkyo
- SimpLink – LG
- Управление на HDAVI, EZ-Sync и VIERA Link – Panasonic
- EasyLink – Philips
- NetCommand за HDMI – Mitsubishi
За да започнете да използвате HDMI CEC, трябва да активирате настройката HDMI CEC. Активирането на HDMI CECs не изисква допълнителни настройки. Например, трябва да намерите Anynet + на Вашия телевизор Samsung и да го включите.
По същия начин трябва да намерите и разрешите настройката и на други устройства. Трябва да отидете в менюто на съответното устройство и да намерите настройката CEC. Тъй като има толкова много устройства, няма да ви давам примери.
Проблеми при използване на HDMI CEC
Какви проблеми може да срещнете при използването на HDMI СEC? Трябва да сте наясно, че производителите на оборудване предвиждат възможност за проблеми със съвместимостта при използване на HDMI CEC с различни марки оборудване. Протоколът е един и същ, но някои производители могат да пуснат само частично някои команди, което може да доведе до проблеми. Това може да се провери само експериментално.
Втори възможен проблем е използването на кабели, които се нуждаят от поддръжка на CEC. Въпреки че по подразбиране, ако закупите HDMI 1.4 кабел, той трябва да поддържа CEC, има изключения. Проверете дали кабелът поддържа HDMI на други устройства.
Възможно е да се сблъскате с проблеми и ако използвате оборудване от различни производители и от различни години, особено ако едно от устройствата е доста старо.
HDMI CEC е полезна функция, която позволява управлението на няколко устройства чрез едно дистанционно управление или устройство. Например, ако имате телевизор, Chromecast и саундбар, свързани чрез HDMI, можете да ги включите, като просто включите телевизора.
Друг начин да използвате HDMI CEC е, ако телевизорът ви не поддържа гласови асистенти като Alexa. Ако имате стрийминг устройство, което може да управлява Alexa, можете да включите телевизора, като активирате стрийминг устройството, което след това ще включи телевизора чрез HDMI CEC.
Макар че HDMI CEC се използва и в други системи, например за видеонаблюдение, той се използва най-често в телевизорите. Като цяло HDMI CEC е удобен и ефективен начин за лесно управление на множество устройства.
Как можете да използвате HDMI CEC
HDMI CEC е полезна функция, която позволява управлението на няколко устройства чрез едно дистанционно управление или устройство. Например, ако имате телевизор, Chromecast и саундбар, свързани чрез HDMI, можете да ги включите, като просто включите телевизора.
Друг начин да използвате HDMI CEC е, ако телевизорът ви не поддържа гласови асистенти като Alexa. Ако имате стрийминг устройство, което може да управлява Alexa, можете да включите телевизора, като активирате стрийминг устройството, което след това ще включи телевизора чрез HDMI CEC.
Макар че HDMI CEC се използва и в други системи, например за видеонаблюдение, той се използва най-често в телевизорите. Като цяло HDMI CEC е удобен и ефективен начин за лесно управление на множество устройства.
