Τα Power Delivery και Quick Charge είναι πρότυπα για την ανταλλαγή πληροφοριών μεταξύ του φορτιστή (φορτιστής smartphone, φορτιστής φορητού υπολογιστή, power bank) και της ίδιας της συσκευής. Η συσκευή που λαμβάνει ρεύμα λέει στη συσκευή που δίνει ρεύμα ποια τάση χρειάζεται για να φορτίσει.
Λίγα λόγια για το τι ήταν το Power Delivery και το Quick Charge Όταν εφευρέθηκε το πρώτο USB, είχε μόνο τέσσερις ακίδες και σχεδιάστηκε για να μεταφέρει πληροφορίες και ενέργεια σε μια συσκευή που είναι συνδεδεμένη στο USB. Το USB υποστήριζε στις αρχικές προδιαγραφές ρεύμα 0,5Α και τάση 5V. το φορτίο άρχισε να αυξάνεται στο επόμενο ρεύμα και μπορούσατε να βρείτε θύρες με ρεύμα 1Α ή ακόμη και 2Α.
Αλλά οι κατασκευαστές τηλεφώνων και υπολογιστών βελτίωσαν τον εξοπλισμό και εμφανίστηκε η δυνατότητα γρήγορης φόρτισης ενός τηλεφώνου ή φορητού υπολογιστή. Αλλά το USB 5V δεν μπορούσε να παρέχει γρήγορη φόρτιση. Με χαμηλή τάση και πολύ υψηλά ρεύματα, οι θύρες θα έλιωναν από το υψηλό ρεύμα.
Έγινε σαφές ότι ήταν απαραίτητη η αύξηση της τάσης φόρτισης με μικρότερο ρεύμα.
Ας πάρουμε το παράδειγμα ότι το τηλέφωνό σας μπορεί να φορτίσει γρήγορα από έναν φορτιστή 18W. Με τάση φόρτισης 5 volt, το ρεύμα που θα διαρρέει το καλώδιο θα είναι 3,6 A. Αν όμως το τηλέφωνό σας υποστηρίζει γρήγορη φόρτιση 12V, το ρεύμα θα ήταν μόνο 1,5A. Ως εκ τούτου, οι φορητοί υπολογιστές φορτίζονται κατά κύριο λόγο με 20-48 βολτ. Πώς όμως προσδιορίζετε σε ποια τάση θα φορτίσετε το τηλέφωνο, στα 5 ή στα 12 V; Εδώ είναι οι νέες θύρες USB τύπου C και Lightning από την Apple, οι οποίες άρχισαν να υποστηρίζουν τη μεταφορά πληροφοριών στην τάση του φορτιστή που πρέπει να παρέχει ο φορτιστής. Έτσι προέκυψαν τα πρότυπα για τη μεταφορά ενέργειας στις συσκευές, το Power Delivery και το Quick Charge.

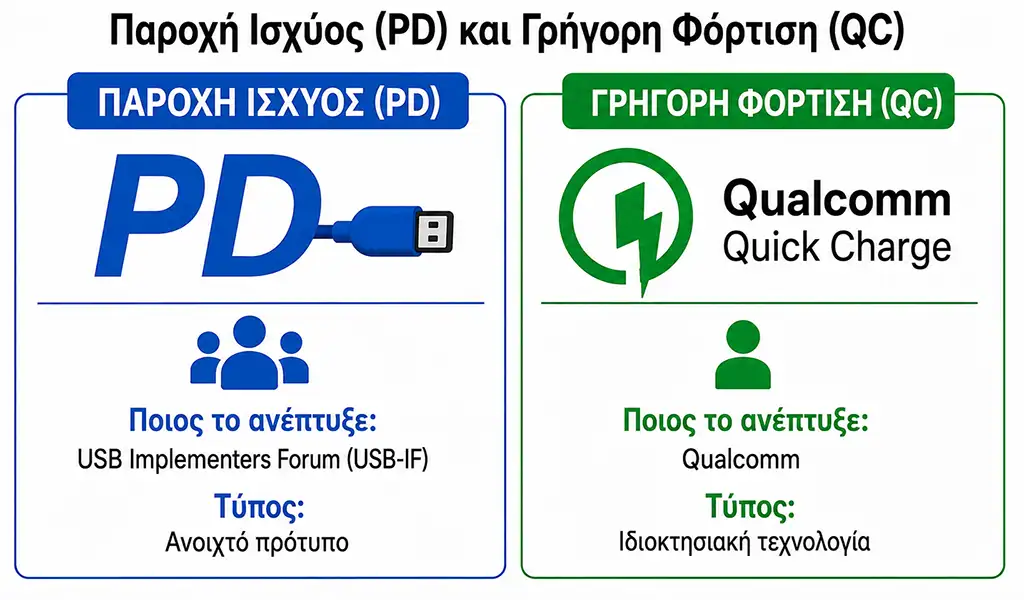

Power Delivery vs Γρήγορη φόρτιση
Οι Power Delivery και Quick Charge διαφέρουν μόνο στο πρωτόκολλο επικοινωνίας και στον αλγόριθμο φόρτισης. Και ξεκινώντας από το Quick Charge 4 είναι συμβατά με το Power Delivery.
Το Power Delivery είναι μια εξέλιξη του USB Implementers Forum, του υπεύθυνου για την ανάπτυξη των προτύπων USB.
Γρήγορη φόρτιση – μια εξέλιξη της Qualcomm
Στις αρχές του 2010, η ανάπτυξη της τεχνολογίας για gadgets γρήγορης φόρτισης απασχόλησε όχι μόνο την Qualcomm, αλλά και άλλες εταιρείες προσπάθησαν να καταλάβουν ηγετική θέση σε αυτόν τον τομέα. Υπάρχουν επίσης τέτοια πρωτόκολλα.
- MediaTek Pump Express
- Προσαρμοστική γρήγορη φόρτιση Samsung
- Oppo Super VOOC Flash Charge, επίσης γνωστό ως Dash Charge ή Warp Charge στις συσκευές OnePlus και Dart Charge στις συσκευές Realme.
- Huawei SuperCharge
- Anker PowerIQ
- Ταχεία φόρτιση Google
- Motorola TurboPower
Αλλά αυτά τα πρωτόκολλα δεν χρησιμοποιούνται ευρέως. Το πιο δημοφιλές ήταν το Power Delivery, το οποίο υποστηρίζεται από πολλές συσκευές, συμπεριλαμβανομένων ορισμένων συσκευών της Apple. Το Quick Charge χρησιμοποιείται επίσης κυρίως σε ορισμένες συσκευές με επεξεργαστές Qualcomm και φορτιστές από κινέζους κατασκευαστές. Η συμβατότητα με το πρωτόκολλο Power Delivery έχει επεκτείνει τη χρήση του Quick Charge.
Πώς λειτουργούν οι λειτουργίες Power Delivery και Quick Charge
Όπως είπα προηγουμένως, η συσκευή που λαμβάνει ρεύμα μέσω του πρωτοκόλλου PD ή QC λέει στη συσκευή που δίνει ρεύμα ποια τάση απαιτείται για τη φόρτιση. Τα πιο πρόσφατα πρωτόκολλα διαθέτουν πολλά χαρακτηριστικά, όπως γρήγορη φόρτιση και δυνατότητα προσαρμογής του αλγορίθμου φόρτισης. Για παράδειγμα, για την παράταση της διάρκειας ζωής της μπαταρίας, η γρήγορη φόρτιση πραγματοποιείται μέχρι το 80% της χωρητικότητας της μπαταρίας και η τυπική φόρτιση πραγματοποιείται μόλις επιτευχθεί το 80%. Η συσκευή φορτίζεται μέσω των καλωδίων που προορίζονται για τη φόρτιση- ο ελεγκτής ελέγχει την τάση φόρτισης μέσω ξεχωριστών καλωδίων σήματος. Αν ανατρέξετε στις προδιαγραφές USB C, ένα καλώδιο με πλήρεις δυνατότητες έχει μια μάλλον περίπλοκη δομή. Δυστυχώς, οι κατασκευαστές καλωδίων USB τύπου C εξοικονομούν χρήματα και κατασκευάζουν καλώδια ειδικά για συγκεκριμένες ανάγκες.
Ποια καλώδια υποστηρίζουν Power Delivery και Quick Charge
Θα πρέπει να γνωρίζετε ότι μόνο τα καλώδια USB C προς USB C υποστηρίζουν γρήγορη φόρτιση, επειδή διαθέτουν καλώδια που μεταφέρουν τα σήματα ελέγχου. Θα πείτε: “Αλλά έχω δει προς πώληση καλώδια USB A σε USB C που υποστηρίζουν γρήγορη φόρτιση”.
Αυτό δεν είναι αλήθεια- απλώς ορισμένοι κατασκευαστές εξαπατούν λέγοντας ότι πωλούν καλώδια USB A με υποστήριξη QC. Ένα τέτοιο καλώδιο δεν υποστηρίζει QC. Τέτοια καλώδια είναι κατασκευασμένα από υλικό υψηλής ποιότητας (χαλκός) και έχουν αρκετή διατομή για να μεταφέρουν ρεύμα από το φορτιστή στη συσκευή που φορτίζεται, ενώ η ίδια η συσκευή θα τραβήξει όσο ρεύμα χρειάζεται. Εάν έχετε έναν φορτιστή τηλεφώνου USB A 18W, είναι εξ ορισμού ονομαστικός στα τρία αμπέρ. Δεδομένου ότι το smartphone σας είναι εξοπλισμένο με λειτουργία ταχείας φόρτισης, μπορεί να τραβήξει τρία αμπέρ από προεπιλογή. Αλλά αυτό σε καμία περίπτωση δεν σημαίνει υποστήριξη QC.
Τάσεις, ρεύμα και ισχύς που υποστηρίζονται από το Power Delivery και τη Γρήγορη φόρτιση
Η αρχή της αύξησης της ισχύος για συσκευές ταχείας φόρτισης είναι η εξής: το ρεύμα είναι το ίδιο, η τάση είναι υψηλότερη και φυσικά αυξάνεται η ισχύς φόρτισης της συσκευής.
Σύμφωνα με το πρότυπο, οι προδιαγραφές Power Delivery και Quick Charge είναι οι εξής.
| Τάσεις (V) | Ρεύμα (A) | Ονομαστική ισχύς (W) | Τύπος καλωδίου |
| +5 | 3.0 | 15 | Πρότυπο Εύρος ισχύος (SPR) |
| +9 | 3.0 | 27 | Πρότυπο Εύρος ισχύος (SPR) |
| +15 | 3.0 | 45 | Πρότυπο Εύρος ισχύος (SPR) |
| +20 | 5.0 | 100 | Πρότυπο Εύρος ισχύος (SPR) |
| +28 | 5.0 | 140 | Εκτεταμένο Εύρος ισχύος (EPR) |
| +36 | 5.0 | 180 | Εκτεταμένο Εύρος ισχύος (EPR) |
| +48 | 5.0 | 240 | Εκτεταμένο Εύρος ισχύος (EPR) |
Οι Κινέζοι κατασκευαστές έχουν προσθέσει επιπλέον υποστήριξη για 12V και 24V. Αυτές οι τάσεις δεν έχουν ζήτηση για τη φόρτιση συσκευών, αλλά για την τροφοδοσία συσκευών ως εφεδρικές ή σε περίπτωση απουσίας ρεύματος δικτύου. Απαιτείται για την τροφοδοσία δρομολογητών και καμερών παρακολούθησης. Για παράδειγμα, οι Baseus Power Banks υποστηρίζουν 12V. Για την τροφοδοσία του δρομολογητή, ένα μοναδικό καλώδιο USB C σε DC. Το καλώδιο διαθέτει ένα ενσωματωμένο τσιπ που καθορίζει την τάση που πρέπει να εξάγεται από την τράπεζα τροφοδοσίας.
Τυπικό εύρος ισχύος (SPR) έναντι εκτεταμένου εύρους ισχύος (EPR)
Η διαφορά μεταξύ SPR και EPR είναι η εξής.
Το SPR χρησιμοποιεί ένα καλώδιο CC για τη μετάδοση σημάτων- το τροφοδοτικό αρχίζει να παράγει μια συγκεκριμένη τάση όταν λαμβάνει το σήμα. Κατά τη διάρκεια της διαδικασίας φόρτισης, η τάση δεν ρυθμίζεται πλέον.
EPR – το καλώδιο V CONN χρησιμοποιείται για την αποστολή σημάτων στο τροφοδοτικό και οι συσκευές μπορούν να επικοινωνούν μεταξύ τους κατά τη διάρκεια της φόρτισης, αλλάζοντας την τάση σε βήματα των 0,1V καθώς φορτίζεται η συσκευή.
Έχετε δει λοιπόν καλώδια USB C με δυνατότητα φόρτισης 100W ή 240W. Σωστά: σύμφωνα με το πρότυπο, ένα τέτοιο καλώδιο πρέπει να φέρει την ένδειξη EPR, αν και αυτό τηρείται μόνο μερικές φορές.
