A mai világban az internet a mindennapi élet szerves részévé vált. A Wi-Fi széles körű elterjedése ellenére a vezetékes Ethernet-kapcsolatok továbbra is népszerűek, mert stabilabb és gyorsabb adatátvitelt biztosítanak, és a legtöbb esetben a routereket Ethernet-kábellel kell csatlakoztatni, mivel nincs olyan sok optikai router.
A kábel kiválasztásakor fontos figyelembe venni nemcsak az árat, hanem a minőséget is. A megbízható kábel hosszabb élettartamú, csökkenti a meghibásodások valószínűségét és kiküszöböli a gyakori cserét.
Az Ethernet-kábelek kategóriáinak megértése
A kábelek adatátviteli sebességükben különböznek egymástól, ami meghatározza kategóriájukat. Az összes új verzió visszafelé kompatibilis a régebbiekkel, és a kábel felépítése – nyolc vezeték lehetséges árnyékolással – nagyrészt változatlan marad.

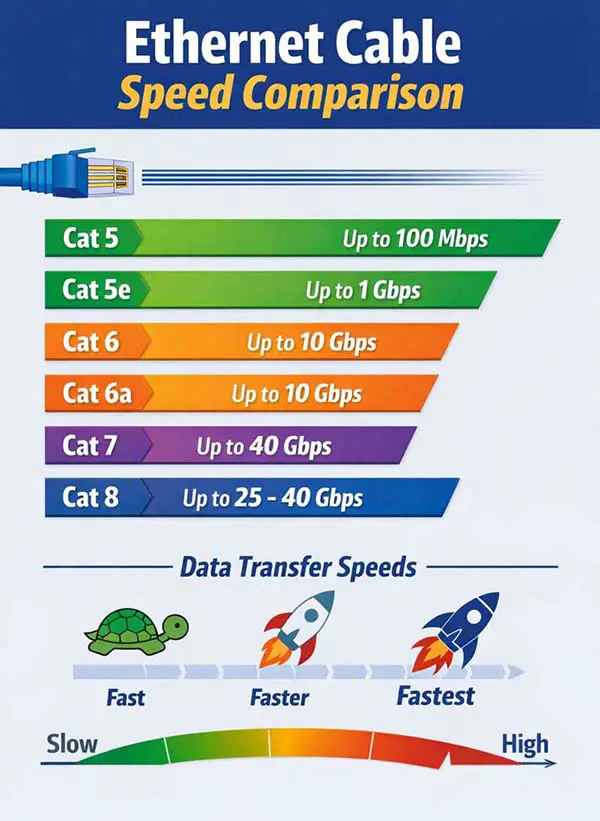

Otthoni használatra általában elegendőek a Cat 5e vagy Cat 6 kábelek. A Cat 5e akár 1 Gbps sebességet is támogat, míg a Cat 6 rövid távolságokon akár 10 Gbps sebességet is képes kezelni. A magasabb szabványok, mint például a Cat 6a, Cat 7, Cat 7a és Cat 8, professzionális használatra készültek – olyan szerverekhez, irodákhoz és vállalkozásokhoz, amelyek nagy sávszélességet és minimális interferenciát igényelnek.
A kategóriák közötti főbb különbségek
A kategória emelkedésével nemcsak a sávszélesség javul, hanem az interferencia elleni védelem is. Az újabb kábelek gyakran rendelkeznek árnyékolással minden vezetékpárhoz és közös védőfonattal. Ez különösen fontos az erős elektromágneses zajjal terhelt környezetekben. A vezetékek sodrásának pontossága is javul, ami segít fenntartani a jel minőségét.
A burkolat anyaga és vastagsága is változik: a modern kábelek tartós anyagokból készülnek, és bár kevésbé rugalmasak, de tartósabbak. A legtöbb kábel szabványos RJ45 csatlakozókat használ, de egyes változatok (pl. Cat 7 és felett) speciális csatlakozókat igényelhetnek, amit a vásárláskor figyelembe kell venni.

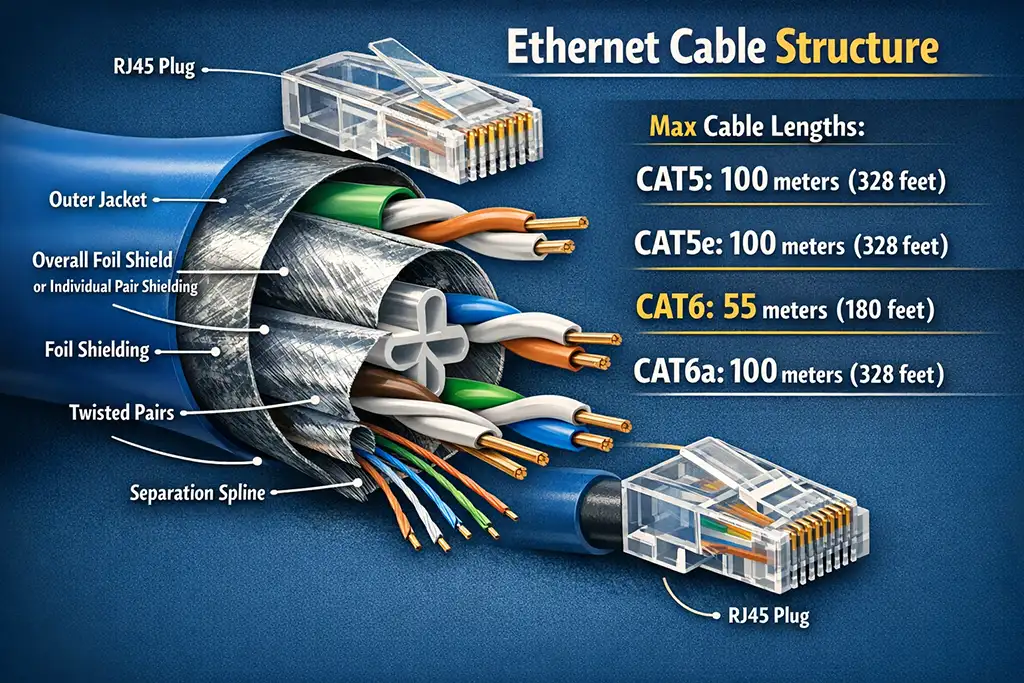

Kategóriák CAT 5, CAT 5e, CAT 6, CAT 6a
Ezekben a kategóriákban a kábelekhez szabványos RJ45 csatlakozót használnak. Ez megegyezik a CAT5, CAT5e, CAT6 és CAT6a kábeleknél, és általában szabványos, árnyékolatlan csatlakozó.
A külső burkolat védi a kábelt a mechanikai sérülésektől, és primitív árnyékolásként működik az ebben a kategóriában található kábeleknél. Általában fóliából készül.
Az árnyékolás mindkét lehetséges formájában látható a képen. Az egyik lehetőség egy átfogó fólia árnyékolás, amely egy közös fólia réteg az összes sodrott érpár körül (F/UTP, S/FTP). Ez a kialakítás jellemző a 5. és 5e kategóriájú alacsony sebességű kábelekre. A másik lehetőség az egyedi érpár árnyékolás, ahol minden sodrott érpárnak megvan a saját árnyékolása (S/FTP, F/FTP). Ez általában a 6. kategóriájú kábelekben valósul meg.
A kábel belsejében mindig négy sodrott rézvezető pár található, de a 5. kategóriában csak két pár használatos, ami 100 Mbps sebességet biztosít. Az 5e és 6. kategóriában mind a négy pár használatos. A gyakorlatban az iparág számára nem hatékony csak két párral rendelkező Ethernet-kábeleket gyártani a 5. kategóriához, mivel az alacsony kereslet és az átállás a nagyobb sebességekre miatt a négy párral rendelkező univerzális kábelek praktikusabbak.
A párok sodrása csökkenti az elektromágneses interferenciát. A CAT6 és CAT6a kábelek sodrási lépése kisebb, ami azt jelenti, hogy a párok szorosabban vannak sodorva, mint a CAT5 és CAT5e kábelekben. Ezenkívül, míg a CAT5 és CAT5e nem támaszt szigorú követelményeket a vezetékpárok belső elrendezésére, a CAT6 és CAT6a műanyag elválasztót használ, amely rögzíti a párokat és megakadályozza, hogy a kábel belsejében összefonódjanak, ami csökkenti az interferenciát.
A CAT5 és CAT5e kábelek maximális hossza 100 méter (328 láb). A CAT6 kábelek maximális hossza 10 Gbps sebességnél 55 méter (180 láb), míg 1 Gbps sebességnél elérheti a 100 métert. A CAT6a 100 méteres (328 láb) távolságon 10 Gbps sebességet támogat. A kábel minőségétől függően ezek a kábelek hosszabb távolságokon is működhetnek, de a felsorolt értékek az alapvető specifikációkat képviselik.
CAT5 — 100 méter (328 láb)
CAT5e — 100 méter (328 láb)
CAT6 — 55 méter (180 láb) 10 Gbps sebességnél
(akár 100 méter 1 Gbps sebességnél)
CAT6a — 100 méter (328 láb) 10 Gbps sebességnél

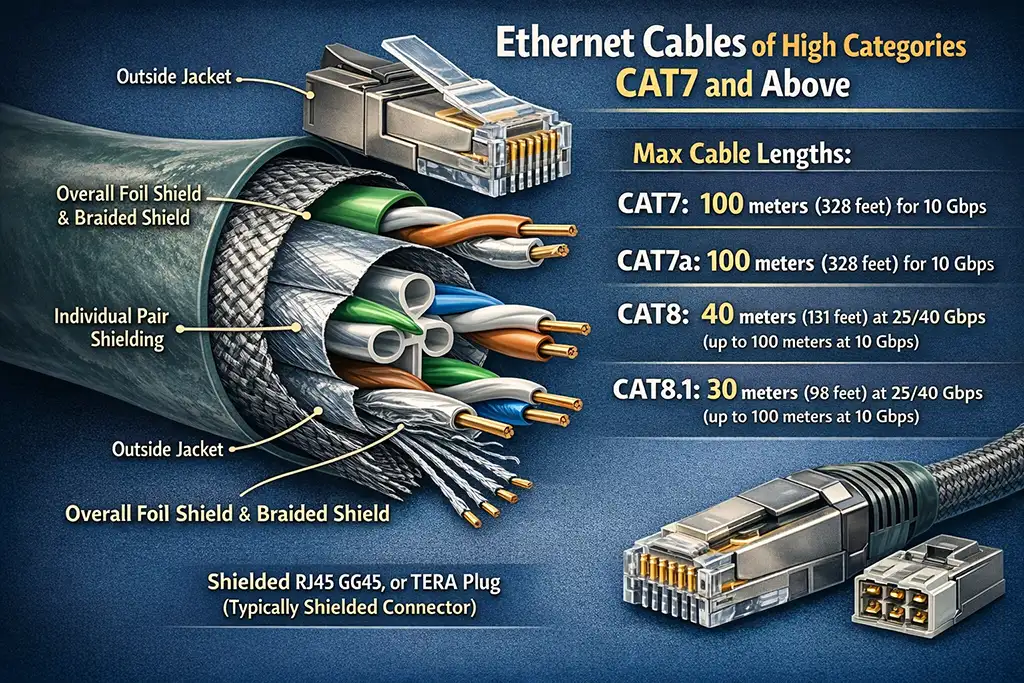

Kategóriák CAT 7, CAT 7a, CAT 8, CAT 8.1
Ezekben a kategóriákban a fő hangsúly a megerősített árnyékoláson, a sűrűbb kábelgeometrián és a vezető magok minőségén van. A kiváló minőségű kábelek aranybevonatú vezető magokat használnak, amelyek csökkentik az áramellenállást.
A CAT5/5e kábelekkel és a legtöbb CAT6 kábellel ellentétben a csúcskategóriás kábelek mindig teljes árnyékolást használnak. A burkolat alatt közvetlenül egy közös fóliaárnyékolás és egy fonott árnyékolás található, amelyek együttesen védik a jelet a külső elektromágneses interferenciától és jelentősen csökkentik a külső keresztbeszélgetést.
Mind a négy sodrott érpár a kábel belsejében található, és mindegyik párnak megvan a saját fóliaárnyékolása. Ez a kialakítás kötelező a CAT7, CAT7a és CAT8 kategóriákban, és ez az egyik fő oka annak, hogy ezek a kábelek sokkal magasabb frekvenciákon tudnak működni. Maguk a sodrott párok nagyon szoros sodratúak és rögzített helyzetben vannak.
Ebben a kategóriában árnyékolt csatlakozókat kell használni a kábelekkel. A szabványtól és az alkalmazástól függően ez lehet árnyékolt RJ45, GG45 vagy TERA csatlakozó. Ezeken a frekvenciákon nagyon fontos az árnyékolás folytonossága a kábel és a csatlakozó között, ezért árnyékolatlan csatlakozókat nem szabad használni.
Maximálisan támogatott kábelhossz. A CAT7 és CAT7a szabványok 10 Gbps adatátviteli sebességet támogatnak a szabványos 100 méteres Ethernet-távolságon. A CAT8 kábeleket elsősorban adatközpontok számára tervezték, és 25 vagy 40 Gbps sebességet támogatnak rövidebb távolságokon, általában 30-40 méterig, miközben megőrzik a 10 Gbps sebességű adatátvitel képességét hosszabb távolságokon is.
Hogyan válasszuk ki a megfelelő kábelt
A legfontosabb, hogy ne dőljünk be a marketing trükköknek. Az eredeti, magas kategóriájú kábelek drágák, és nem valószínű, hogy 10 dollár alatt találunk minőségi Cat 7 vagy Cat 8 kábelt. Otthoni használatra ilyen kábelek általában feleslegesek – a Cat 6 kiváló ár-érték arányt kínál, és a legtöbb igényt kielégíti. Válasszon az eszközei képességei alapján. Ha például a tévéje csak 100 Mbps-t támogat, egy drágább kábel nem növeli a sebességét. Ha azonban gigabites portokkal rendelkező útválasztói vannak, vagy internetes sebességének növelését tervezi, fontolja meg a Cat 6-ra való áttérést.
Ha a jelenlegi hálózata régebbi eszközökből áll, a kábelek cseréje nem hoz előnyöket. De ha frissíti az infrastruktúráját, vagy fejlettebb berendezések csatlakoztatását tervezi, érdemes befektetni az újabb kábelekbe. Ez nemcsak a sebességet növeli, hanem a jövőbeni stabil működést is biztosítja. Az Ethernet-kábel kiválasztását a valós igények alapján kell eldönteni. A legtöbb otthoni hálózat esetében a Cat 6 az optimális választás – nagy sebességet és megbízhatóságot kínál, és megfizethető marad.
