A HDMI-CEC a High Definition Multimedia Interface – Consumer Electronics Control (nagyfelbontású multimédiás interfész – fogyasztói elektronikai vezérlés) rövidítése. Ez egy rendszer több, HDMI-n keresztül csatlakoztatott eszköz vezérlésére; erről később.
A technológiát a HDMI 1.2-es vagy annál magasabb portokban fejlesztették ki és használják tömegesen. A tájékozódáshoz: ha van HDMI-porttal rendelkező tévéje vagy más eszköze, és az 2006 után készült, akkor valószínűleg rendelkezik HDMI CEC-vel. Bár az első HDMI 1.0 szabvány a CEC használatára készült, nagyon gyakran a gyártóknak jobban oda kellett volna figyelniük erre a követelményre; sok olyan készülék volt, amelynek HDMI-portjain nem volt CEC-támogatás.
A HDMI CEC története
A Consumer Electronics Control (CEC) rendszer először az analóg készülékekben, például a televíziókban és a videomagnókban jelent meg, és SCART-csatlakozókon keresztül működött. Ez a technológia lehetővé tette a felhasználók számára, hogy a videomagnókat a TV távirányítóval vezéreljék, de nem terjedt el széles körben, mivel nem minden televízió rendelkezett SCART-csatlakozóval, és a videomagnó távirányítók csak korlátozott funkcionalitással rendelkeztek. A HDMI-csatlakozók megjelenésével a CEC-rendszer beépült a HDMI-be, és így minden HDMI-csatlakozóval rendelkező eszközben alapvető funkcióvá vált.
HDMI CEC egy példával magyarázva
Megpróbálom a lehető legegyszerűbben elmagyarázni: A HDMI CEC azt jelenti, hogy több eszközzel rendelkezik, amelyeket leggyakrabban a következőképpen használnak: van egy TV, egy streaming eszköz, például Roku vagy Chromecast, amely a TV HDMI-portjához van csatlakoztatva, és van egy hangvevő vagy soundbar, amely egy második, HDMI ARC (eARC) feliratú porthoz van csatlakoztatva. Ha tehát az összes eszközön engedélyezi a HDMI CEC-et, akkor az összes eszköz bekapcsolásához egyszerre csak egy eszközt kell bekapcsolnia, például szólhat az Alexának, hogy kapcsolja be a Chromecastot, és akkor a tévé és a soundbar automatikusan bekapcsol. Ezután a TV távirányítóval vezérelheti a streaming eszközt.
Hogyan működik fizikailag a HDMI CEC
A HDMI CEC használatához több követelménynek is teljesülnie kell.
A HDMI-kábelnek támogatnia kell a CEC-et, és külön vezetéket kell használnia a jel átvitelére a kábelen. Egyes kábelgyártók pénzt takaríthatnak meg, és nem teszik bele ezt a vezetéket a kábelbe.
Minden vezérelni kívánt eszköznek támogatnia kell a HDMI CEC-et.
Az ellenőrzés a következőképpen történik. Amikor a HDMI CEC üzemmódot aktiválja az eszközökön, a HDMI-port feszültség alatt marad.
Nézzünk egy példát a tévé Chromecasttal történő bekapcsolására. Csak kapcsolja be a Chromecastot; ez az eszköz vezérlő kódot generál (Power), és ezt a kódot továbbítja a TV-nek; a TV fogadja ezt a kódot, és megérti a bekapcsolási jelet, és bekapcsolja a TV-t. Hasonlóképpen, fordítva, bekapcsolja a Chromecast TV-t. Ezután, ha valamilyen eszközt szeretne vezérelni, a TV összes jelét HDMI-n keresztül továbbítja a kívánt eszközre.
Ha például hangot szeretne hozzáadni a soundbarhoz, akkor vegye el a távirányítót a TV-től, és nyomja meg a boost gombot. A parancs a TV-hez megy, és a TV ezt a parancsot továbbítja az összes többi eszköznek. Itt van egy kis árnyalat; mindkét eszköz reagálni fog, ha megérti a parancsot. Például a Chromecast és a soundbar hangot fog hozzáadni.
HDMI CEC struktúra digitális eszközökhöz
Ha egy eszközön engedélyezi a HDMI CEC-támogatást, a hozzáadott eszköz egyetlen, legfeljebb 15 eszközből álló kezelőbuszhoz csatlakozik. Az új eszköz regisztrálásra kerül, és logikai címet kap, valamint a megfelelő működéshez meg kell adni a típusát (TV, lejátszó, streaming eszköz, audioeszköz). Mivel a HDMI elsősorban videointerfész, mindig egy TV vagy monitor lesz kiválasztva elsődleges eszközként.
HDMI CEC parancsstruktúra
A HDMI CEC parancsok 10 bitből állnak. Két parancsblokk lehet; az első blokk megmondja, hogy melyik eszköz kezdeményezte a parancsot és melyik eszköznek, a második blokk pedig továbbítja a parancsot végrehajtásra.
![](https://global.tab-tv.com/hu/wp-content/uploads/sites/3/2023/04/HDMI-CEC-Data-block-1024x571.webp)
![](https://global.tab-tv.com/hu/wp-content/uploads/sites/3/2023/04/HDMI-CEC-header-block-1024x531.webp)
Ha azonban nincs szükség egy adott eszköz megszólítására, akkor csak a parancsblokk kerül továbbításra; ez a legtöbb esetben így van.
Példa: Az előző példához hasonlóan van egy TV, egy Chromecast és egy soundbar. Függetlenül attól, hogy melyik eszközt kapcsolja be először, a HDMI CEC parancsot küld az aktivált eszközről, így a CEC-buszra csatlakoztatott összes eszköz bekapcsol.
Ezután, miközben videót néz a Chromecaston, meg akarja szüneteltetni a nézést. Fogja a TV távirányítóját, és nyomja meg a szünet gombot; a TV generál egy parancsot a nézés megállítására, és továbbítja ezt a parancsot a buszra; ebben az esetben csak a Chromecast tud válaszolni. Csak ő képes felismerni ezt a parancsot. A soundbar nem támogatja ezt a parancsot, és figyelmen kívül hagyja.
Milyen parancsokat támogat a HDMI CEC
A HDMI CEC számos parancsot támogat. A megfelelő kommunikáció érdekében minden parancshoz egy adott kódot rendelnek. A parancsok egy listája, de nagyon hagyományos.
- Teljesítményvezérlő parancsok: A készülék bekapcsolása és készenléti üzemmódba helyezése.
- Parancsok a videólejátszás vezérléséhez: indítás, megállítás, szünet.
- Cursorvezérlő parancsok: Válasszon ki egy videót a streaming eszköz menüjén keresztül.
- Hangvezérlő parancsok: hangvezérlés.
Vannak más parancsok is, de a gyakorlatban ritkán használják őket.
A HDMI CEC engedélyezése a TV-n és más eszközökön

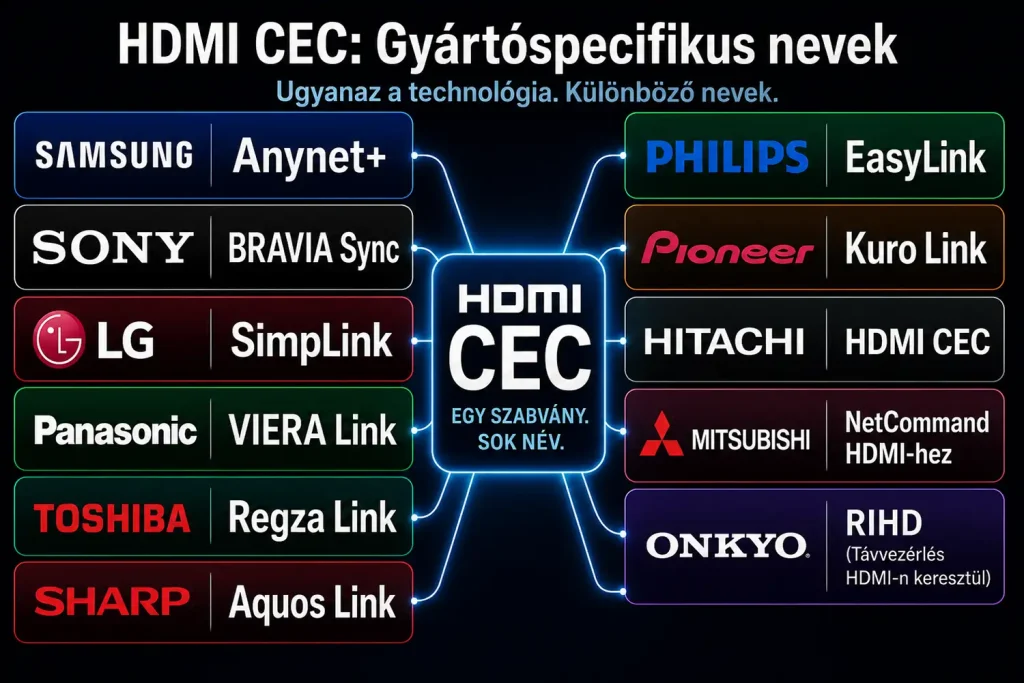

Tudni kell, hogy a HDMI CEC 2007-es bevezetésekor a tévékészülékeknek nem sok mindent kellett kínálniuk, ezért a cégek marketingosztályai úgy döntöttek, hogy a HDMI CEC-támogatást nevén nevezik. Ez lehetővé tette a vásárlók számára, hogy egy egyedülálló technológiát mutassanak be, amikor a Samsung tévéreklámjaiban még gyakori volt, hogy a tévékészülék az Anynet+ technológiát támogatja. A fogyasztó pedig tudat alatt azt gondolta, hogy a tévé valami különlegeset kínál. Ez csak egy reklám, de ennek eredményeképpen a TV-készülékek különböző elnevezései vannak a HDMI CEC-nek, de néha zárójelben elmagyarázzák, hogy mi is az. Ennek eredményeképpen egyes márkáknál így hívják a HDMI CEC-et.
- Anynet (Anynet+) – Samsung
- Aquos Link – Sharp.
- BRAVIA Sync – Sony
- HDMI-CEC – Hitachi
- Kuro Link – Úttörő
- CE-Link és Regza Link – Toshiba
- RIHD – Onkyo
- SimpLink – LG
- HDAVI vezérlés, EZ-Sync és VIERA Link – Panasonic
- EasyLink – Philips
- NetCommand for HDMI – Mitsubishi
A HDMI CEC-ek használatának megkezdéséhez engedélyeznie kell a HDMI CEC-beállítást. A HDMI CECs engedélyezése nem igényel további beállításokat. Például meg kell keresnie az Anynet + szolgáltatást a Samsung TV készülékén, és be kell kapcsolnia.
![](https://global.tab-tv.com/hu/wp-content/uploads/sites/3/2023/04/HDMI-CEC-TV-Samsung-settings.webp)
Hasonlóképpen meg kell keresnie és engedélyeznie kell a beállítást más eszközökön is. A megfelelő eszköz menüjébe kell lépnie, és meg kell keresnie a CEC-beállítást. Mivel nagyon sok eszköz van, nem fogok példákat mondani.
Problémák a HDMI CEC használatakor
Milyen problémák merülhetnek fel a HDMI СEC használata során? Tudnia kell, hogy a készülékgyártók előírják a kompatibilitási problémák lehetőségét a HDMI CEC különböző készülékmárkákkal való használatakor. A protokoll ugyanaz, de egyes gyártók egyes parancsokat csak részben adnak ki, ami problémákat okozhat. Ezt csak kísérleti úton lehet ellenőrizni.
A második lehetséges probléma a CEC-támogatást igénylő kábelek használata. Bár alapértelmezés szerint, ha HDMI 1.4-es kábelt vásárol, annak támogatnia kell a CEC-et, vannak kivételek. Ellenőrizze a kábel HDMI-támogatását más eszközökön.
Problémákba ütközhet akkor is, ha különböző gyártók és különböző évjáratú berendezéseket használ, különösen, ha az egyik eszköz meglehetősen régi.
A HDMI CEC egy hasznos funkció, amely lehetővé teszi több eszköz vezérlését egy távirányítón vagy eszközön keresztül. Ha például van egy HDMI-n keresztül csatlakoztatott TV, Chromecast és soundbar, akkor a TV egyszerű bekapcsolásával mindegyiket bekapcsolhatja.
A HDMI CEC használatának másik módja, ha a tévé nem támogatja az olyan hangalapú asszisztenseket, mint az Alexa. Ha van olyan streaming-eszköze, amely képes az Alexa vezérlésére, akkor a streaming-eszköz aktiválásával bekapcsolhatja a tévét, amely ezután a HDMI CEC-en keresztül bekapcsolja a tévét.
Bár a HDMI CEC-et más rendszerekben, például a videómegfigyelésben is használják, a leggyakrabban a televíziókészülékeknél alkalmazzák. Összességében a HDMI CEC egy kényelmes és hatékony módja annak, hogy több eszközt is könnyedén vezérelhessen.
Hogyan használhatja a HDMI CEC-t
A HDMI CEC egy hasznos funkció, amely lehetővé teszi több eszköz vezérlését egy távirányítón vagy eszközön keresztül. Ha például van egy HDMI-n keresztül csatlakoztatott TV, Chromecast és soundbar, akkor a TV egyszerű bekapcsolásával mindegyiket bekapcsolhatja.
A HDMI CEC használatának másik módja, ha a tévé nem támogatja az olyan hangalapú asszisztenseket, mint az Alexa. Ha van olyan streaming-eszköze, amely képes az Alexa vezérlésére, akkor a streaming-eszköz aktiválásával bekapcsolhatja a tévét, amely ezután a HDMI CEC-en keresztül bekapcsolja a tévét.
Bár a HDMI CEC-et más rendszerekben, például a videómegfigyelésben is használják, a leggyakrabban a televíziókészülékeknél alkalmazzák. Összességében a HDMI CEC egy kényelmes és hatékony módja annak, hogy több eszközt is könnyedén vezérelhessen.
