Power Delivery și Quick Charge sunt standarde pentru schimbul de informații între încărcător (încărcător de smartphone, încărcător de laptop, power bank) și dispozitivul propriu-zis. Dispozitivul care primește energie îi spune dispozitivului care oferă energie de ce tensiune are nevoie pentru a se încărca.
Puțin despre Power Delivery și Quick Charge Când a fost inventat primul USB, acesta avea doar patru pini și a fost conceput pentru a transfera informații și energie către un dispozitiv conectat la USB. USB suporta în specificația originală curentul de 0,5A și tensiunea de 5V; sarcina a început să crească în curentul următor și puteai găsi porturi cu un curent de 1A sau chiar 2A.
Dar producătorii de telefoane și calculatoare au îmbunătățit echipamentele și a apărut posibilitatea de a încărca rapid un telefon sau un laptop. Dar USB-ul de 5 V nu putea asigura o încărcare rapidă. Cu o tensiune scăzută, și curenți foarte mari, porturile se topeau din cauza curentului ridicat.
A devenit clar că era necesară creșterea tensiunii de încărcare cu un curent mai mic.
Să luăm exemplul telefonului care se poate încărca rapid de la un încărcător de 18 W. Cu o tensiune de încărcare de 5 volți, curentul care trece prin cablu ar fi de 3,6A. Dar dacă telefonul dvs. suportă o încărcare rapidă de 12 V, curentul ar fi de numai 1,5 A. Prin urmare, laptopurile se încarcă în principal cu 20-48 de volți. Dar cum stabilești la ce tensiune să încarci telefonul, la 5V sau la 12V? Iată noile porturi USB de tip C și Lightning de la Apple, care au început să susțină transferul de informații către tensiunea pe care încărcătorul trebuie să o furnizeze. Așa au apărut standardele pentru transferul de energie către dispozitive, Power Delivery și Quick Charge.

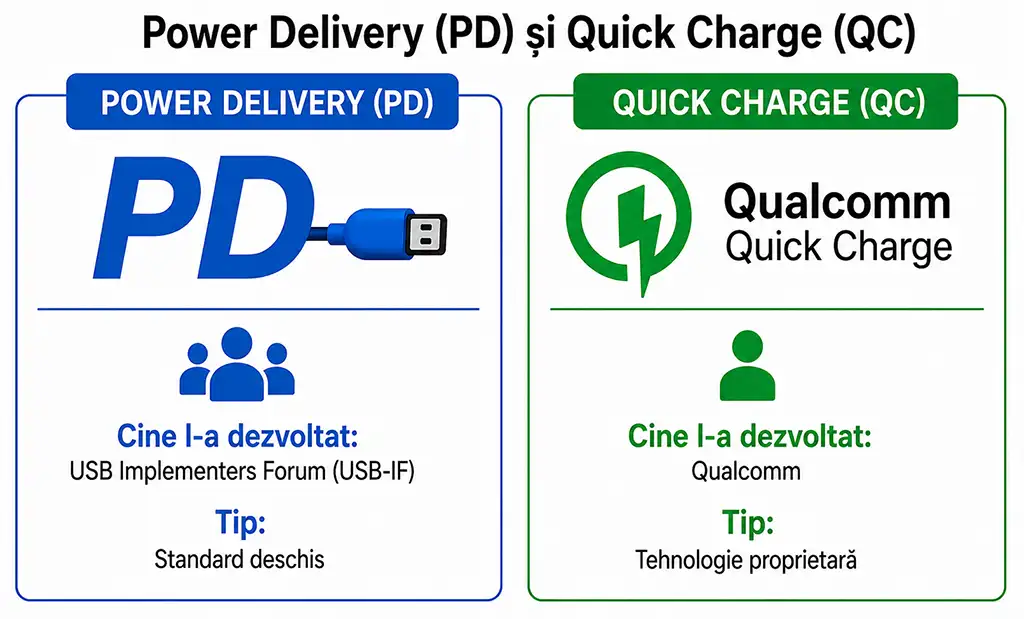

Power Delivery vs Quick Charge
Power Delivery și Quick Charge diferă doar în ceea ce privește protocolul de comunicare și algoritmul de încărcare. Iar începând cu Quick Charge 4, acestea sunt compatibile cu Power Delivery.
Power Delivery este o dezvoltare a USB Implementers Forum, dezvoltatorul standardelor USB.
Quick Charge – o dezvoltare a Qualcomm
La începutul anului 2010, dezvoltarea tehnologiei pentru gadgeturile cu încărcare rapidă a implicat nu numai Qualcomm, ci și alte companii au încercat să ocupe o poziție de lider în acest segment. Există, de asemenea, astfel de protocoale.
- MediaTek Pump Express
- Încărcare rapidă adaptivă Samsung
- Oppo Super VOOC Flash Charge, cunoscută și sub numele de Dash Charge sau Warp Charge pe dispozitivele OnePlus și Dart Charge pe dispozitivele Realme.
- Huawei SuperCharge
- Anker PowerIQ
- Încărcare rapidă Google
- Motorola TurboPower
Dar aceste protocoale nu sunt utilizate pe scară largă. Cel mai popular a fost Power Delivery, care este acceptat de multe dispozitive, inclusiv de unele dispozitive Apple. Quick Charge este, de asemenea, utilizat în principal în unele dispozitive cu procesoare Qualcomm și încărcătoare de la producătorii chinezi. Compatibilitatea cu protocolul Power Delivery a extins utilizarea Quick Charge.
Cum funcționează Power Delivery și Quick Charge
După cum am mai spus, dispozitivul care primește energie prin protocolul PD sau QC îi spune dispozitivului care oferă energie ce tensiune este necesară pentru încărcare. Cele mai recente protocoale au multe caracteristici, inclusiv încărcarea rapidă și posibilitatea de a personaliza algoritmul de încărcare. De exemplu, pentru a prelungi durata de viață a bateriei, încărcarea rapidă se efectuează până la 80% din capacitatea bateriei, iar încărcarea standard se efectuează după ce se atinge 80%. Dispozitivul este încărcat prin firele dedicate încărcării; controlerul controlează tensiunea de încărcare prin fire de semnal separate. Dacă vă referiți la specificația USB C, un cablu cu funcții complete are o structură destul de complicată. Din păcate, producătorii de cabluri USB tip C economisesc bani și fac cabluri special pentru anumite nevoi.
Ce cabluri sunt compatibile cu Power Delivery și Quick Charge
Trebuie să știți că numai cablurile USB C la USB C acceptă încărcarea rapidă, deoarece au fire care transportă semnalele de control. Veți spune: “Dar am văzut la vânzare cabluri USB A la USB C care acceptă încărcarea rapidă”.
Acest lucru nu este adevărat; doar că unii producători trișează spunând că vând cabluri USB A cu suport QC. Un astfel de cablu nu este compatibil cu QC. Astfel de cabluri sunt fabricate din material de înaltă calitate (cupru) și au o secțiune transversală suficientă pentru a transporta curentul de la încărcător la dispozitivul care se încarcă, iar dispozitivul însuși va absorbi atâta energie cât are nevoie. Dacă aveți un încărcător de telefon USB A de 18 W, acesta este evaluat implicit la trei amperi. Deoarece smartphone-ul dvs. este echipat cu o funcție de încărcare rapidă, este posibil ca acesta să consume implicit trei amperi. Dar acest lucru nu înseamnă în niciun caz suport QC.
Tensiuni, curent și putere suportate de Power Delivery și Quick Charge
Principiul de creștere a puterii pentru dispozitivele de încărcare rapidă este următorul: curentul este același, tensiunea este mai mare și, în mod natural, puterea de încărcare a dispozitivului este crescută.
Conform standardului, Power Delivery și Quick Charge au următoarele specificații.
| Tensiuni (V) | Curent (A) | Putere nominală (W) | Tipul de cablu |
| +5 | 3.0 | 15 | Standard Gama de putere (SPR) |
| +9 | 3.0 | 27 | Standard Gama de putere (SPR) |
| +15 | 3.0 | 45 | Standard Gama de putere (SPR) |
| +20 | 5.0 | 100 | Standard Gama de putere (SPR) |
| +28 | 5.0 | 140 | Extins Gama de putere (EPR) |
| +36 | 5.0 | 180 | Extins Gama de putere (EPR) |
| +48 | 5.0 | 240 | Extins Gama de putere (EPR) |
Producătorii chinezi au adăugat în plus suport pentru 12V și 24V. Aceste tensiuni nu sunt solicitate pentru încărcarea dispozitivelor, ci pentru alimentarea dispozitivelor de rezervă sau în absența curentului de rețea. Este necesară pentru alimentarea routerelor și a camerelor de supraveghere. De exemplu, Baseus Power Banks suportă 12V. Pentru a alimenta routerul, un cablu unic USB C la DC. Cablul are un cip încorporat care determină tensiunea care ar trebui să fie emisă de banca de alimentare.
Gama de putere standard (SPR) vs. gama de putere extinsă (EPR)
Diferența dintre SPR și EPR este următoarea.
SPR utilizează un fir CC pentru a transmite semnale; sursa de alimentare începe să emită o anumită tensiune atunci când primește semnalul. În timpul procesului de încărcare, tensiunea nu mai este reglată.
EPR – firul V CONN este utilizat pentru a trimite semnale către sursa de alimentare, iar dispozitivele pot comunica între ele în timpul încărcării, modificând tensiunea în pași de 0,1 V pe măsură ce dispozitivul este încărcat.
Deci ați văzut cabluri USB C cu capacitate de încărcare de 100 W sau 240 W. Așa este; conform standardului, un astfel de cablu trebuie să fie marcat EPR, deși acest lucru este respectat doar uneori.
