Ta članek je bil napisan leta 2013, pred več kot desetimi leti. V tem času so vrata HDMI postala sestavni del elektronskih naprav, kot sta TV ali monitor. Oznaka na vratih HDMI, kot so STB, MHL ali DVI, se ne uporablja od leta 2018. Najdete lahko le dva naslova: ARC (eARC) in Game. Če se sprašujete, kaj ta imena vrat HDMI pomenijo, v čem se razlikujejo in katere naprave je mogoče priključiti na taka vrata, je tukaj razlaga.
Kaj pomenijo HDMI STB, DVI, MHL in HDMI ARC?
Če ste pozorni na oznake v bližini vrat HDMI na televizorjih, kot je Samsung, boste videli oznake STB, DVI, ARC in MHL. Na katerem koli televizorju boste vedno našli vrata z oznako ARC ali eARC.
Napisi (STB, MHL, ARC, DVI) obveščajo uporabnika o določenih informacijah. Če sta oznaki STB ali DVI povsem konvencionalni, saj takšna vrata nimajo tehničnih razlik, potem napis MHL in ARC (eARC) sporoča, da ima vrata dodatno funkcionalnost.
Je pomembno; na primer, v letih 2020–2022 so proizvajalci televizorjev prihranili denar in na televizorje namestili le ena vrata HDMI 2.1. Ta vrata podpirajo HDR in plavajoče hitrosti sličic in so običajno označena kot igralna vrata.
Različica HDMI je odvisna od vrste krmilnika za obdelavo signala (čip, spajkan na plošči).

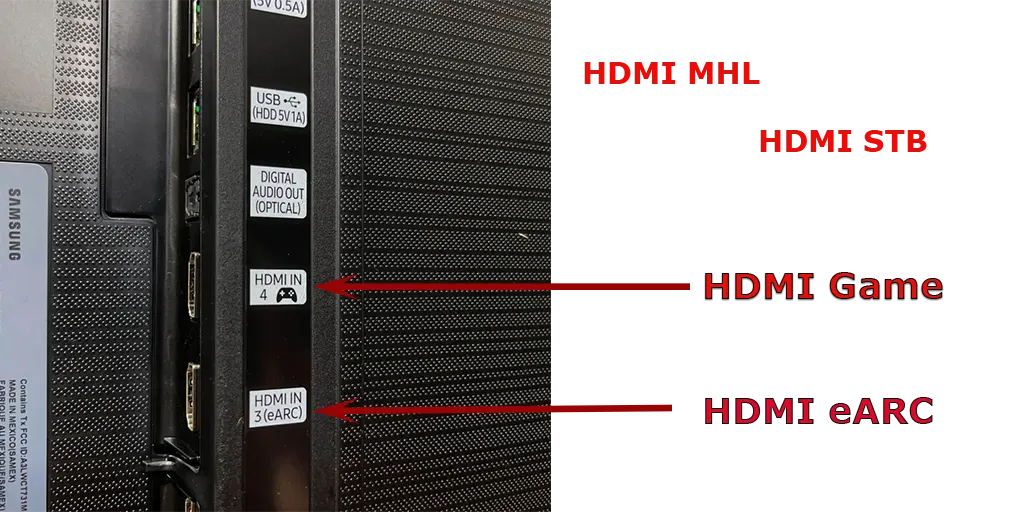

Kakšne so oznake na vratih HDMI
To so napisi, ki jih lahko vidite v bližini vrat HDMI. Praviloma vedno obstaja oštevilčenje vrat, tako da lahko ob povezovanju vidite številko vrat in v nastavitvah izberete tistega, ki ga potrebujete. Če ima televizor vrata MHL ali ARC (eARC), bodo vedno podpisana, saj je ta funkcija dodatna. Tukaj je kratka razlaga:
- HDMI STB – povezuje pretočne naprave
- HDMI DVI – povezuje računalnike
- HDMI ARC – povezuje zvočne naprave za izhod zvoka
- HDMI MHL – Neposredna povezava pametnega telefona s televizorjem.
- HDMI Game – povezuje igralne konzole
- HDMI HDCP – vrata z možnostjo obdelave kodiranih signalov.
Pomen HDMI STB, razloženo
Vhod HDMI STB , običajno imenovan HDMI in1 ( STB – Set Top Box ), je zasnovan za povezovanje naprav, kot so Fire Stick, Roku TV in kabelskih sprejemnikov, ki prenašajo video signale preko HDMI na vaš TV. Okrajšava STB – Set Top Box se je pojavila, ko so se s televizorjem začeli uporabljati različni set-top boxi in druge naprave, kot so igralne konzole. Vizualno so bili videti kot škatla, ki je bila običajno nameščena na vrhu televizorja (pred pojavom tankih televizorjev). Zato so imena vseh naprav, povezanih s televizorjem, skrajšali na STB.
S tehničnega vidika so ta vrata univerzalna in nanje je mogoče priključiti katero koli napravo, na primer prenosni računalnik; to so standardna vrata, vendar jih zaradi priročnosti nekateri proizvajalci označijo preprosto kot STB.
Kaj pomeni HDMI DVI
DVI je bil prvi protokol za prenos digitalnega videa na TV ali monitor, vendar se zvok ni prenašal prek te povezave. Vrata DVI so se v računalnikih uporabljala približno do sredine leta 2010. Še danes jih lahko vidite na osebnih računalnikih, čeprav se redko uporabljajo. Protokol DVI je zastarel in se ne uporablja več v prenosnikih in računalnikih, vendar so takrat lahko proizvajalci televizorjev vrata HDMI označili kot DVI. Protokol DVI je združljiv s HDMI, zato lahko naprava z vrati DVI prenaša video na TV prek pasivnega kabla.
Pred približno desetimi leti je bilo običajno vrata HDMI na televizorju označiti kot HDMI-in 2 ( DVI ). V tem primeru je bilo predvideno, da bo TV deloval kot monitor. Vrata HDMI-DVI so tako imenovana, da lastniku televizorja pomagajo izbrati, na katera vrata naj poveže računalnik. Ta vrata so univerzalna in na vrata HDMI DVI na televizorju lahko povežete katero koli napravo z izhodom HDMI.
Kateri je boljši, HDMI vs DVI?
Odgovor na to vprašanje je tako preprost kot primerjava avtomobila iz leta 1980 z avtomobilom iz leta 2020. Zdi se, da oba avtomobila vozita, vendar sta funkcionalnost in uporabnost zelo različni, kot pri priključkih DVI in HDMI. DVI je zastarela tehnologija, medtem ko je HDMI nova digitalna tehnologija prenosa videa. HDMI je boljši, DVI priključkov pa ne boste našli v sodobnih napravah. DVI je zastarel; vrata podpirajo samo ločljivost Full HD pri 60 Hz.
Opis vrat HDMI ARC in HDMI eARC
Vrata HDMI ARC (Audio Return Channel) so specializirana različica standardnega vmesnika HDMI, ki lahko pošilja zvok iz televizorja nazaj na kabel HDMI. Odvisno od modela televizorja ta funkcija zahteva aktivacijo zvočnega prenosa in lahko zahteva aktivacijo HDMI CEC ali posebno nastavitev ARC.
Televizor lahko sprejema video in zvok prek vhoda HDMI, medtem ko zagotavlja avdio izhod prek vrat ARC. Ta funkcija vam omogoča izboljšanje kakovosti zvoka z neposrednim povezovanjem zunanjih zvočnih naprav, kot so zvočne plošče, na televizor prek vrat HDMI ARC. Na televizorju je vedno samo ena vrata ARC.
HDMI ARC proti HDMI eARC
Z uvedbo HDMI 2.0 je funkcija Enhanced Audio Return Channel (eARC) razširitev pasovne širine zvočne poti, ki omogoča prenos kompleksnejših zvočnih formatov, vključno s prostorskim zvokom 7.1 ter Dolby in DTS, iz vašega televizorja v vaš avdio sistem. .
| Function | HDMI-ARC | HDMI-eARC |
| Cable Used | HDMI | HDMI with Ethernet |
| StereoSupport | Yes | Yes |
| Compressed 5.1 | Yes | Yes |
| Uncompressed 5.1 | No | Yes |
| Uncompressed 7.1 | No | Yes |
| High Bitrate & object based up to 192 kHz, 24 bit (Dolby Atmos, DTS) | No | Yes |
| Maximum Audio Bandwidth | 1 Mbit/s | 37Mbit/s |
| Discovery | CEC | eARC data channel |
| eARC Capability | CEC | eARC data channel |
| Lip Sync Correction | Optional | Mandatory |
| TV Mutes &Controls Volume | Yes | Yes |
| Powering TV Powers Adio Device | Yes | Yes |
| ARC Fallback | No | Yes |
Razložena vrata HDMI MHL
Vrata HDMI z oznako » HDMI in 4 ( MHL – Mobile High-Definition Link )« dopolnjujejo standardno funkcijo HDMI in vam omogočajo povezavo pametnega telefona s televizorjem prek pasivnega kabla USB-HDMI. Ta funkcija vam omogoča neposredno pretakanje videoposnetkov ali fotografij iz vašega pametnega telefona na vaš TV – metoda, ki je kljub temu, da velja za zastarelo, še vedno zelo povprašena v igralniški skupnosti. Igralci iger pogosto uporabljajo to povezavo za prikaz iger na velikih zaslonih z minimalno zakasnitvijo. Zrcaljenje zaslona s pametnega telefona na TV prek AirPlay za pametne telefone Apple ali Chromecast za naprave Android ponuja preprostejše in sodobnejše rešitve.
HDMI (MHL) pomeni, da je v ta vrata HDMI na vašem televizorju nameščen poseben čip. Čip pretvori vmesnik USB v vmesnik HDMI. Videoposnetke iz pametnega telefona lahko predvajate na televizorju in nadzorujete videoposnetke na pametnem telefonu z daljinskim upravljalnikom televizorja, izvajate dejanja, kot so predvajanje, premor in ogled fotografij.
V primerih, ko vrata HDMI na televizorju ne podpirajo MHL, lahko pametni telefon še vedno povežete s televizorjem z aktivnim adapterjem z zunanjim virom napajanja. Čeprav vam ta metoda omogoča gledanje videoposnetkov, omejuje nadzor, ki ga ima pametni telefon nad televizorjem.
Razložena igra Port HDMI
Pojav vrat HDMI 2.1 s podporo za spremenljivo hitrost osveževanja (VRR), kot je 44–144 Hz, omogoča televizorjem bolj tekoč prikaz vsebine. To bistveno izboljša izkušnjo gledanja hitrega dogajanja in zmanjša trganje zaslona in jecljanje v video igrah.
Vendar je integracija vrat HDMI 2.1 v televizorje zahtevala čas. Proizvajalci televizorjev so potrebovali več časa, da so se prilagodili temu novemu standardu. Proizvajalci so že zgodaj začeli opremljati televizorje z enim priključkom HDMI 2.1, predvsem zaradi zahtevnosti in stroškov implementacije te napredne tehnologije.
Da bi potrošnikom pomagali prepoznati optimalna vrata za priključitev vrhunskih naprav, kot so igralne konzole, so proizvajalci postavili ikono igralne konzole poleg ustreznih vrat HDMI 2.1. Ta vizualni signal kaže, da lahko vrata podpirajo najvišje stopnje osveževanja videa, kar zagotavlja optimalno igralno izkušnjo.
Razlaga vrat HDMI HDCP
»HDCP 2.2« se nanaša na protokol za zaščito digitalne vsebine z visoko pasovno širino (HDCP), ki ga podpirajo vrata HDMI na televizorju. Ta šifrirni protokol preprečuje nepooblaščeno podvajanje digitalne avdio in video vsebine pri prenosu prek povezav HDMI.
Težnja po implementaciji HDCP je nastala zaradi potrebe po zaščiti videa pred piratstvom. Standard HDCP je bil razvit za šifriranje digitalne vsebine med prenosom med viri (kot so sprejemniki, predvajalniki DVD ali Blu-ray in pretočne naprave) in televizorji. Za izvajanje tega šifriranja so televizorji opremljeni s posebnimi čipi pred čipom HDMI, ki kodirajo video signal in tako zagotovijo šifriranje avtorsko zaščitene vsebine. To zagotavlja, da je dragocena vsebina, identificirana s podatki, vdelanimi v video datoteko, dostopna samo prek pooblaščenih naprav, ki so skladne s standardi HDCP.
HDCP je že dolgo sestavni del zaščite digitalnih vsebin, sčasoma pa je njegova uporaba postala privzet ukrep. Vendar pa nekateri proizvajalci svoja vrata HDMI izrecno označujejo s posebnimi različicami HDCP, kot sta HDCP 2.2 ali HDCP 2.3, da navedejo raven podprte zaščite avtorskih pravic.
Primerjalna tabela različic HDMI
Tukaj je majhna tabela s primerjavo zmogljivosti različnih različic vrat HDMI. Na primer, če ima vaš televizor vrata (eARC), to pomeni, da je skladen s standardom HDMI 2.1.
| HDMI version | |||||||
|---|---|---|---|---|---|---|---|
| 1.0 | 1.1 | 1.2–1.2a | 1.3–1.3a | 1.4–1.4b | 2.0–2.0b | 2.1 | |
| Full HD Blu-ray Disc and HD DVD video | Yes | Yes | Yes | Yes | Yes | Yes | Yes |
| Consumer Electronic Control (CEC) | Yes | Yes | Yes | Yes | Yes | Yes | Yes |
| DVD-Audio | No | Yes | Yes | Yes | Yes | Yes | Yes |
| Super Audio CD (DSD) | No | No | Yes | Yes | Yes | Yes | Yes |
| Auto lip-sync | No | No | No | Yes | Yes | Yes | Yes |
| Dolby TrueHD / DTS-HD Master Audio bitstream capable | No | No | No | Yes | Yes | Yes | Yes |
| Updated list of CEC commands | No | No | No | Yes | Yes | Yes | Yes |
| 3D video | No | No | No | No | Yes | Yes | Yes |
| Ethernet channel (100 Mbit/s) | No | No | No | No | Yes | Yes | Yes |
| Audio return channel (ARC) | No | No | No | No | Yes | Yes | Yes |
| 4 audio streams | No | No | No | No | No | Yes | Yes |
| 2 video streams (Dual View) | No | No | No | No | No | Yes | Yes |
| Perceptual Quantizer (PQ) HDR OETF (SMPTE ST 2084) | No | No | No | No | No | Yes | Yes |
| Hybrid Log-Gamma (HLG) HDR OETF | No | No | No | No | No | Yes | Yes |
| Static HDR metadata (SMPTE ST 2086) | No | No | No | No | No | Yes | Yes |
| Dynamic HDR metadata (SMPTE ST 2094) | No | No | No | No | No | No | Yes |
| Enhanced audio return channel (eARC) | No | No | No | No | No | No | Yes |
| Variable Refresh Rate (VRR) | No | No | No | No | No | No | Yes |
| Quick Media Switching (QMS) | No | No | No | No | No | No | Yes |
| Quick Frame Transport (QFT) | No | No | No | No | No | No | Yes |
| Auto Low Latency Mode (ALLM) | No | No | No | No | No | No | Yes |
| Display Stream Compression (DSC) | No | No | No | No | No | No | Yes |
