HDMI-CEC je kratica za High Definition Multimedia Interface – Consumer Electronics Control. Gre za sistem za nadzor več naprav, povezanih prek vmesnika HDMI; več o tem pozneje.
Tehnologija je bila razvita in množično uporabljena v priključkih HDMI 1.2 ali novejših. Če imate televizor ali drugo napravo s priključki HDMI, ki je bila izdelana po letu 2006, je verjetno opremljena s tehnologijo HDMI CEC. Čeprav je bil prvi standard HDMI 1.0 zasnovan tako, da je uporabljal CEC, bi morali proizvajalci tej zahtevi zelo pogosto nameniti več pozornosti; veliko naprav je bilo brez podpore CEC v priključkih HDMI.
Zgodovina HDMI CEC
Sistem CEC (Consumer Electronics Control) je bil prvič predstavljen v analognih napravah, kot so televizorji in videorekorderji, in je deloval prek priključkov SCART. Ta tehnologija je uporabnikom omogočala krmiljenje videorekorderjev z daljinskim upravljalnikom televizorja, vendar se ni pogosto uporabljala, saj vsi televizorji niso imeli priključkov SCART, daljinski upravljalniki videorekorderjev pa so imeli le omejeno funkcionalnost. S pojavom priključkov HDMI je bil sistem CEC integriran v HDMI, tako da je postal bistvena funkcija vseh naprav, ki imajo priključke HDMI.
Razlaga HDMI CEC s primerom
Poskušal bom to razložiti čim bolj preprosto: HDMI CEC pomeni, da imate več naprav, ki se najpogosteje uporabljajo na naslednji način: televizor, naprava za pretakanje, kot sta Roku ali Chromecast, je priključena na vrata HDMI na televizorju, zvočni sprejemnik ali soundbar pa je priključen na druga vrata z oznako HDMI ARC (eARC). Če torej v vseh napravah omogočite HDMI CEC, morate za vklop vseh naprav hkrati vklopiti le eno napravo, na primer Alexi lahko rečete, naj vklopi Chromecast, nato pa se bosta samodejno vklopila televizor in soundbar. Napravo za pretakanje lahko nato upravljate z daljinskim upravljalnikom televizorja.
Kako fizično deluje HDMI CEC
Za uporabo HDMI CEC je treba izpolniti več zahtev.
Kabel HDMI mora podpirati CEC in za prenos signala po kablu uporabljati ločeno žico. Nekateri proizvajalci kablov lahko varčujejo z denarjem in te žice ne vključijo v kabel.
Vse naprave, ki jih želite upravljati, morajo podpirati HDMI CEC.
Nadzor se izvaja na naslednji način. Ko v napravah aktivirate način HDMI CEC, vrata HDMI ostanejo pod napetostjo.
Oglejmo si primer vklopa televizorja s Chromecastom. Samo vklopite Chromecast; ta naprava ustvari kontrolno kodo (Power) in jo pošlje televizorju; televizor sprejme to kodo in razume signal za vklop ter vklopi televizor. Podobno, v obratni smeri, vklopite televizor Chromecast. Če nato želite upravljati neko napravo, se bodo vsi signali iz televizorja prek vmesnika HDMI prenesli v želeno napravo.
Če želite na primer dodati zvok v zvočno vrstico, vzamete daljinski upravljalnik s televizorja in pritisnete gumb za povečanje zvoka. Ukaz se prenese v televizor, ta pa ga posreduje vsem drugim napravam. Pri tem je majhna niansa; obe napravi se bosta odzvali, če bosta razumeli ukaz. Na primer, Chromecast in soundbar bosta dodala zvok.
Struktura HDMI CEC za digitalne naprave
Ko v napravi omogočite podporo HDMI CEC, je dodana naprava povezana z enim vodilom za upravljanje z največ 15 napravami. Nova naprava je registrirana in ji je dodeljen logični naslov, za pravilno delovanje pa je določena njena vrsta (televizor, predvajalnik, naprava za pretakanje, zvočna naprava). Ker je HDMI predvsem video vmesnik, bo televizor ali monitor vedno izbran kot primarna naprava.
Struktura ukazov HDMI CEC
Ukazi HDMI CEC so sestavljeni iz 10 bitov. Bloka ukazov sta lahko dva; prvi blok pove, katera naprava je sprožila ukaz in za katero napravo, drugi blok pa pošlje ukaz v izvajanje.
Če pa ni potrebe po naslavljanju določene naprave, se pošlje samo blok ukazov; tako je v večini primerov.
Primer: Kot v prejšnjem primeru imate televizor, Chromecast in zvočno ploščo. Ne glede na to, katero napravo vklopite najprej, bo HDMI CEC poslal ukaz iz aktivirane naprave, tako da se bodo vklopile vse naprave, priključene na vodilo CEC.
Nato želite med gledanjem videoposnetka v napravi Chromecast prekiniti gledanje. Vzemite daljinski upravljalnik televizorja in pritisnite gumb za pavzo; televizor ustvari ukaz za prekinitev gledanja in ga pošlje v vodilo; v tem primeru se lahko odzove samo Chromecast. Le ta lahko prepozna ta ukaz. Zvočna vrstica tega ukaza ne podpira in ga ne bo upoštevala.
Katere ukaze podpira HDMI CEC
HDMI CEC lahko podpira številne ukaze. Vsem ukazom je za pravilno komunikacijo dodeljena posebna koda. Ukazi so seznam ukazov, vendar so zelo običajni.
- Ukazi za nadzor napajanja: Vklopite napravo in jo preklopite v stanje pripravljenosti.
- Ukazi za upravljanje predvajanja videoposnetkov: zagon, ustavitev, premor.
- Ukazi za nadzor kurzorja: Izberite videoposnetek v meniju pretočne naprave.
- Ukazi za nadzor zvoka: nadzor zvoka.
Obstajajo tudi drugi ukazi, vendar se v praksi redko uporabljajo.
Kako omogočiti HDMI CEC v televizorju in drugih napravah

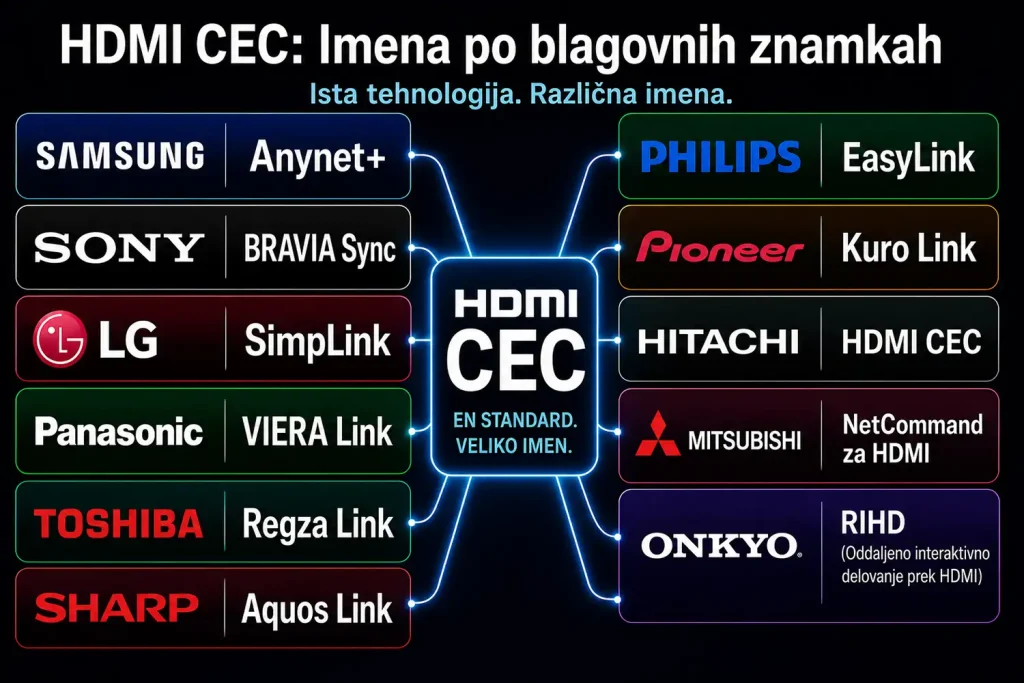

Vedeti morate, da ob uvedbi protokola HDMI CEC leta 2007 televizorji niso imeli veliko ponudbe, zato so se marketinški oddelki podjetij odločili, da bodo podporo HDMI CEC poimenovali s tem imenom. To je strankam omogočilo, da so predstavile edinstveno tehnologijo, ko je bilo v televizijskih oglasih za Samsung pogosto zaslediti navedbo, da televizor podpira tehnologijo Anynet+. Potrošnik je tako podzavestno mislil, da ima televizor nekaj posebnega. To je le reklama, vendar imajo zaradi tega televizorji različna imena za HDMI CEC, včasih pa v oklepaju pojasnijo, za kaj gre. Tako se HDMI CEC pri nekaterih blagovnih znamkah imenuje takole.
- Anynet (Anynet+) – Samsung
- Aquos Link – Sharp.
- BRAVIA Sync – Sony
- HDMI-CEC – Hitachi
- Kuro Link – pionir
- CE-Link in Regza Link – Toshiba
- RIHD – Onkyo
- SimpLink – LG
- Nadzor HDAVI, EZ-Sync in VIERA Link – Panasonic
- EasyLink – Philips
- NetCommand za HDMI – Mitsubishi
Če želite začeti uporabljati HDMI CEC, morate omogočiti nastavitev HDMI CEC. Omogočanje funkcije HDMI CEC ne zahteva dodatnih nastavitev. Na televizorju Samsung morate na primer poiskati program Anynet + in ga vklopiti.
Podobno morate poiskati in omogočiti nastavitev tudi v drugih napravah. Pojdite v meni ustrezne naprave in poiščite nastavitev CEC. Ker je naprav zelo veliko, vam primerov ne bom navajal.
Težave pri uporabi HDMI CEC
Na kakšne težave lahko naletite pri uporabi vmesnika HDMI SEC? Zavedati se morate, da proizvajalci opreme predvidevajo možnost težav z združljivostjo pri uporabi HDMI CEC z različnimi blagovnimi znamkami opreme. Protokol je enak, vendar lahko nekateri proizvajalci le delno objavijo nekatere ukaze, kar lahko povzroči težave. To je mogoče preveriti le eksperimentalno.
Druga možna težava je uporaba kablov, ki potrebujejo podporo CEC. Čeprav bi moral kabel HDMI 1.4 privzeto podpirati CEC, obstajajo izjeme. Preverite, ali kabel podpira HDMI v drugih napravah.
Težave lahko nastanejo tudi, če uporabljate opremo različnih proizvajalcev in različnih letnikov, zlasti če je ena od naprav precej stara.
HDMI CEC je uporabna funkcija, ki omogoča upravljanje več naprav prek enega daljinskega upravljalnika ali naprave. Če imate na primer televizor, Chromecast in soundbar, ki so povezani prek vmesnika HDMI, lahko vse vključite tako, da preprosto vklopite televizor.
HDMI CEC lahko uporabite tudi, če televizor ne podpira glasovnih pomočnikov, kot je Alexa. Če imate pretočno napravo, ki lahko upravlja Alexo, lahko televizor vklopite tako, da aktivirate pretočno napravo, ki bo nato vklopila televizor prek HDMI CEC.
Čeprav se HDMI CEC uporablja tudi v drugih sistemih, kot je video nadzor, se najpogosteje uporablja v televizorjih. Na splošno je HDMI CEC priročen in učinkovit način za enostavno upravljanje več naprav.
