HDMI-CEC je skratka pre High Definition Multimedia Interface – Consumer Electronics Control. Je to systém na ovládanie viacerých zariadení pripojených cez HDMI; viac informácií neskôr.
Táto technológia bola vyvinutá a masovo sa používa v portoch HDMI 1.2 alebo vyšších. Ak máte televízor alebo iné zariadenie s portami HDMI a je vyrobené po roku 2006, pravdepodobne má HDMI CEC. Hoci prvý štandard HDMI 1.0 bol navrhnutý tak, aby používal CEC, veľmi často mali výrobcovia venovať tejto požiadavke väčšiu pozornosť; existovalo veľa zariadení bez podpory CEC v portoch HDMI.
História HDMI CEC
Systém CEC (Consumer Electronics Control) bol prvýkrát zavedený v analógových zariadeniach, ako sú televízory a videorekordéry, a fungoval prostredníctvom konektorov SCART. Táto technológia umožňovala používateľom ovládať videorekordéry pomocou diaľkových ovládačov televízora, ale nebola rozšírená, pretože nie všetky televízory mali konektory SCART a diaľkové ovládače videorekordérov mali len obmedzené funkcie. S príchodom portov HDMI bol systém CEC integrovaný do HDMI, čím sa stal základnou funkciou všetkých zariadení, ktoré majú porty HDMI.
Vysvetlenie HDMI CEC na príklade
Pokúsim sa to vysvetliť čo najjednoduchšie: HDMI CEC znamená, že máte niekoľko zariadení, ktoré sa najčastejšie používajú takto: máte televízor, streamovacie zariadenie, napríklad Roku alebo Chromecast, pripojené k portu HDMI na televízore a máte zvukový prijímač alebo soundbar pripojený k druhému portu s označením HDMI ARC (eARC). Ak teda na všetkých zariadeniach povolíte HDMI CEC, na zapnutie všetkých zariadení stačí zapnúť vždy len jedno zariadenie, napríklad môžete Alexe povedať, aby zapla Chromecast, a potom sa automaticky zapne televízor a soundbar. Streamovacie zariadenie potom môžete ovládať pomocou diaľkového ovládača televízora.
Ako fyzicky funguje HDMI CEC
Ak chcete používať HDMI CEC, musíte splniť niekoľko požiadaviek.
Kábel HDMI musí podporovať technológiu CEC a na prenos signálu cez kábel musí byť použitý samostatný vodič. Niektorí výrobcovia káblov môžu šetriť peniaze a tento vodič v kábli nevyrábajú.
Všetky zariadenia, ktoré chcete ovládať, musia podporovať HDMI CEC.
Kontrola sa vykonáva takto. Keď na zariadeniach aktivujete režim HDMI CEC, port HDMI zostane pod napätím.
Pozrime sa na príklad zapnutia televízora pomocou Chromecastu. Stačí zapnúť Chromecast; toto zariadenie vygeneruje riadiaci kód (Power) a odošle ho do televízora; televízor tento kód prijme, pochopí signál na zapnutie a zapne televízor. Podobne, v opačnom poradí, zapnete televízor Chromecast. Ak potom chcete ovládať nejaké zariadenie, všetky signály z televízora sa prenesú cez HDMI do požadovaného zariadenia.
Ak chcete napríklad pridať zvuk do soundbaru, vezmete diaľkový ovládač z televízora a stlačíte tlačidlo zosilnenia. Príkaz sa odošle do televízora a ten tento príkaz odvysiela do všetkých ostatných zariadení. Je tu malá nuansa; obe zariadenia budú reagovať, ak príkazu rozumejú. Napríklad zariadenie Chromecast a soundbar pridajú zvuk.
Štruktúra HDMI CEC pre digitálne zariadenia
Keď na zariadení povolíte podporu HDMI CEC, pridané zariadenie sa pripojí k jednej zbernici správy až 15 zariadení. Nové zariadenie sa zaregistruje a priradí sa mu logická adresa a určí sa jeho typ (televízor, prehrávač, streamovacie zariadenie, zvukové zariadenie) na správnu prevádzku. Keďže HDMI je primárne video rozhranie, ako primárne zariadenie sa vždy vyberie televízor alebo monitor.
Štruktúra príkazov HDMI CEC
Príkazy HDMI CEC pozostávajú z 10 bitov. Môžu existovať dva bloky príkazov; prvý blok informuje, ktoré zariadenie príkaz iniciovalo a pre ktoré zariadenie, a druhý blok prenáša príkaz na vykonanie.
Ak však nie je potrebné adresovať konkrétne zariadenie, prenáša sa len blok príkazov; to je prípad väčšiny prípadov.
Príklad: Máte televízor, Chromecast a soundbar, ako v predchádzajúcom príklade. Bez ohľadu na to, ktoré zariadenie zapnete ako prvé, HDMI CEC odošle príkaz z aktivovaného zariadenia, takže sa zapnú všetky zariadenia pripojené k zbernici CEC.
Potom počas sledovania videa na zariadení Chromecast pozastavte sledovanie. Vezmite diaľkový ovládač televízora a stlačte tlačidlo pozastavenia; televízor vygeneruje príkaz na zastavenie sledovania a tento príkaz odošle do zbernice; v tomto prípade môže reagovať iba zariadenie Chromecast. Tento príkaz dokáže rozpoznať iba on. Soundbar tento príkaz nepodporuje a bude ho ignorovať.
Aké príkazy podporuje HDMI CEC
HDMI CEC môže podporovať mnoho príkazov. Všetky príkazy majú pridelený špecifický kód pre správnu komunikáciu. Príkazy sú zoznamom príkazov, ale veľmi konvenčným.
- Príkazy na ovládanie napájania: Zapnite zariadenie a uveďte ho do pohotovostného režimu.
- Príkazy na ovládanie prehrávania videa: spustenie, zastavenie, pozastavenie.
- Príkazy na ovládanie kurzora: Výber videa prostredníctvom ponuky streamovacieho zariadenia.
- Príkazy na ovládanie zvuku: ovládanie zvuku.
Existujú aj iné príkazy, ale v praxi sa používajú len zriedka.
Ako povoliť funkciu HDMI CEC v televízore a ďalších zariadeniach

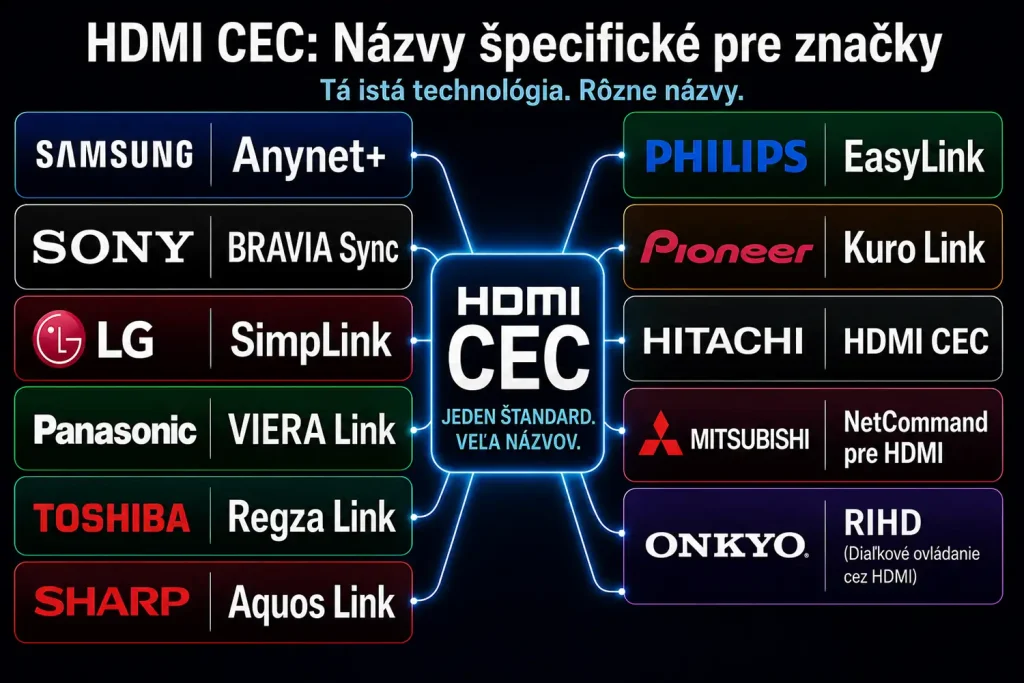

Mali by ste vedieť, že keď sa v roku 2007 predstavilo rozhranie HDMI CEC, televízory nemali čo ponúknuť, a tak sa marketingové oddelenia spoločností rozhodli nazvať podporu HDMI CEC jej názvom. To umožnilo zákazníkom prezentovať jedinečnú technológiu, keď bolo bežné nájsť v televíznych reklamách na Samsung zmienku o tom, že televízor podporuje technológiu Anynet+. A zákazník si podvedome myslel, že televízor má niečo špeciálne. Ide len o reklamu, ale v dôsledku toho majú televízory rôzne názvy pre HDMI CEC, ale niekedy v zátvorkách vysvetľujú, o čo ide. Výsledkom je, že v niektorých značkách sa takto nazýva HDMI CEC.
- Anynet (Anynet+) – Samsung
- Aquos Link – Sharp.
- BRAVIA Sync – Sony
- HDMI-CEC – Hitachi
- Kuro Link – Priekopník
- CE-Link a Regza Link – Toshiba
- RIHD – Onkyo
- SimpLink – LG
- Ovládanie HDAVI, EZ-Sync a VIERA Link – Panasonic
- EasyLink – Philips
- NetCommand pre HDMI – Mitsubishi
Ak chcete začať používať HDMI CEC, musíte povoliť nastavenie HDMI CEC. Povolenie funkcie HDMI CEC nevyžaduje ďalšie nastavenia. Musíte napríklad nájsť aplikáciu Anynet+ na televízore Samsung a zapnúť ju.
Podobne je potrebné nájsť a povoliť toto nastavenie aj v iných zariadeniach. Musíte prejsť do ponuky príslušného zariadenia a nájsť nastavenie CEC. Keďže zariadení je veľmi veľa, nebudem uvádzať príklady.
Problémy pri používaní HDMI CEC
S akými problémami sa môžete stretnúť pri používaní HDMI SEC? Mali by ste si uvedomiť, že výrobcovia zariadení stanovujú možnosť problémov s kompatibilitou pri používaní HDMI CEC so zariadeniami rôznych značiek. Protokol je rovnaký, ale niektorí výrobcovia môžu niektoré príkazy uvoľniť len čiastočne, čo môže spôsobiť problémy. Toto sa dá overiť len experimentálne.
Druhým možným problémom je používanie káblov, ktoré potrebujú podporu CEC. Hoci štandardne, ak si kúpite kábel HDMI 1.4, mal by podporovať CEC, existujú výnimky. Skontrolujte, či kábel podporuje HDMI v iných zariadeniach.
Problémy môžu nastať aj v prípade, že používate zariadenia rôznych výrobcov a z rôznych rokov, najmä ak je jedno zo zariadení pomerne staré.
HDMI CEC je užitočná funkcia, ktorá umožňuje ovládanie viacerých zariadení prostredníctvom jedného diaľkového ovládača alebo zariadenia. Ak máte napríklad televízor, Chromecast a soundbar pripojené cez HDMI, môžete ich všetky zapnúť jednoduchým zapnutím televízora.
Ďalší spôsob, ako používať HDMI CEC, je, ak váš televízor nepodporuje hlasových asistentov, ako je Alexa. Ak máte streamovacie zariadenie, ktoré dokáže ovládať Alexu, môžete televízor zapnúť aktiváciou streamovacieho zariadenia, ktoré potom zapne televízor prostredníctvom HDMI CEC.
Hoci sa HDMI CEC používa aj v iných systémoch, ako je napríklad video dohľad, najčastejšie sa používa v televízoroch. Celkovo je HDMI CEC pohodlný a efektívny spôsob jednoduchého ovládania viacerých zariadení.
Ako môžete používať HDMI CEC
HDMI CEC je užitočná funkcia, ktorá umožňuje ovládanie viacerých zariadení prostredníctvom jedného diaľkového ovládača alebo zariadenia. Ak máte napríklad televízor, Chromecast a soundbar pripojené cez HDMI, môžete ich všetky zapnúť jednoduchým zapnutím televízora.
Ďalším spôsobom, ako používať HDMI CEC, je, ak váš televízor nepodporuje hlasových asistentov, ako je Alexa. Ak máte streamovacie zariadenie, ktoré dokáže ovládať Alexu, môžete televízor zapnúť aktiváciou streamovacieho zariadenia, ktoré potom zapne televízor prostredníctvom HDMI CEC.
Hoci sa HDMI CEC používa aj v iných systémoch, ako je napríklad video dohľad, najčastejšie sa používa v televízoroch. Celkovo je HDMI CEC pohodlný a efektívny spôsob jednoduchého ovládania viacerých zariadení.
