Power Delivery a Quick Charge sú štandardy na výmenu informácií medzi nabíjačkou (nabíjačkou smartfónu, nabíjačkou notebooku, powerbankou) a samotným zariadením. Zariadenie, ktoré prijíma energiu, oznámi zariadeniu, ktoré energiu dodáva, aké napätie potrebuje na nabíjanie.
Trochu o tom, čo boli Power Delivery a Quick Charge, keď bolo vynájdené prvé USB, malo len štyri kolíky a bolo určené na prenos informácií a napájania zariadenia pripojeného k USB. USB podporovalo v pôvodnej špecifikácii prúd 0,5 A a napätie 5 V; záťaž sa začala zvyšovať v nasledujúcom prúde a mohli ste nájsť porty s prúdom 1 A alebo dokonca 2 A.
Výrobcovia telefónov a počítačov však zlepšili vybavenie a objavila sa možnosť rýchleho nabíjania telefónu alebo notebooku. Ale 5V USB nedokázalo zabezpečiť rýchle nabíjanie. Pri nízkom napätí a veľmi vysokých prúdoch by sa porty od vysokého prúdu roztavili.
Ukázalo sa, že je potrebné zvýšiť nabíjacie napätie pri menšom prúde.
Vezmime si príklad rýchleho nabíjania telefónu z 18W nabíjačky. Pri nabíjacom napätí 5 V bude prúd pretekajúci vodičom 3,6 A. Ak však váš telefón podporuje rýchle nabíjanie na 12 V, prúd by bol len 1,5 A. Preto sa notebooky primárne nabíjajú napätím 20-48 V. Ako však určiť, pri akom napätí sa má telefón nabíjať, 5 V alebo 12 V? Tu sú nové porty USB typu C a Lightning od spoločnosti Apple, ktoré začali podporovať prenos informácií o napätí, ktoré musí nabíjačka dodať. Tak vznikli štandardy na prenos energie do zariadení, Power Delivery a Quick Charge.

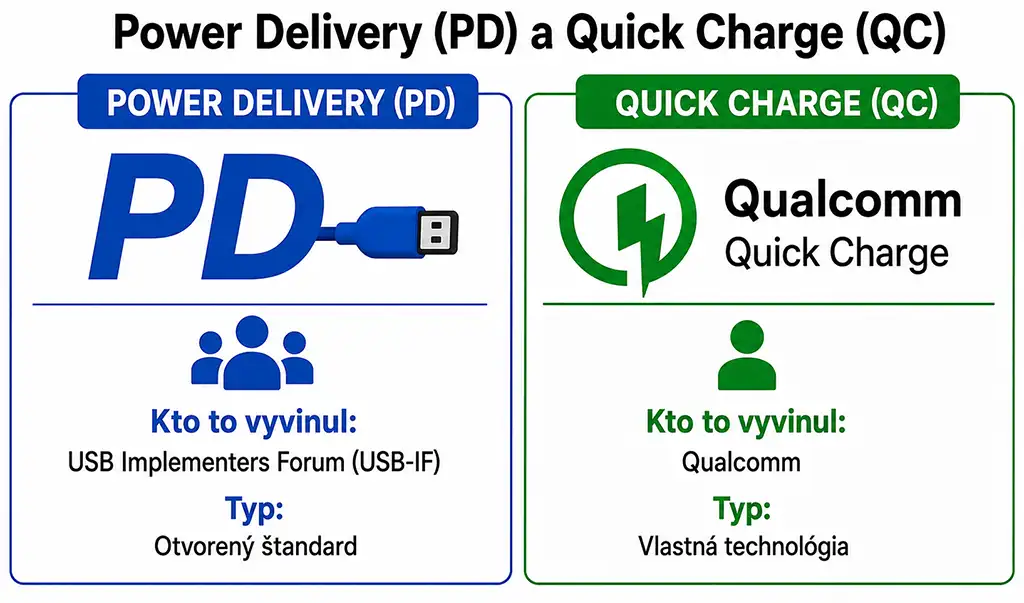

Dodávka energie verzus rýchle nabíjanie
Power Delivery a Quick Charge sa líšia len komunikačným protokolom a algoritmom nabíjania. Počnúc nabíjaním Quick Charge 4 sú kompatibilné s Power Delivery.
Technológia Power Delivery je výsledkom vývoja spoločnosti USB Implementers Forum, ktorá vyvíja štandardy USB.
Rýchle nabíjanie – vývoj spoločnosti Qualcomm
Začiatkom roka 2010 sa vývojom technológie pre rýchle nabíjanie gadgetov zaoberala nielen spoločnosť Qualcomm, ale aj ďalšie spoločnosti, ktoré sa snažili zaujať vedúce postavenie v tomto segmente. Existujú aj takéto protokoly.
- MediaTek Pump Express
- Adaptívne rýchle nabíjanie Samsung
- Oppo Super VOOC Flash Charge, známe aj ako Dash Charge alebo Warp Charge v zariadeniach OnePlus a Dart Charge v zariadeniach Realme.
- Huawei SuperCharge
- Anker PowerIQ
- Rýchle nabíjanie Google
- Motorola TurboPower
Tieto protokoly však nie sú rozšírené. Najpopulárnejší bol Power Delivery, ktorý podporuje mnoho zariadení vrátane niektorých zariadení Apple. Quick Charge sa tiež používa predovšetkým v niektorých zariadeniach s procesormi Qualcomm a v nabíjačkách od čínskych výrobcov. Kompatibilita s protokolom Power Delivery rozšírila používanie funkcie Quick Charge.
Ako fungujú funkcie Power Delivery a Quick Charge
Ako som už povedal, zariadenie prijímajúce napájanie prostredníctvom protokolu PD alebo QC oznámi zariadeniu, ktoré ho poskytuje, aké napätie je potrebné na nabíjanie. Najnovšie protokoly majú mnoho funkcií vrátane rýchleho nabíjania a možnosti prispôsobiť algoritmus nabíjania. Napríklad na predĺženie životnosti batérie sa rýchle nabíjanie vykonáva do 80 % kapacity batérie a po dosiahnutí 80 % sa vykonáva štandardné nabíjanie. Zariadenie sa nabíja prostredníctvom vodičov určených na nabíjanie; riadiaca jednotka ovláda nabíjacie napätie prostredníctvom samostatných signálnych vodičov. Ak sa odvoláte na špecifikáciu USB C, plnohodnotný kábel má pomerne komplikovanú štruktúru. Bohužiaľ, výrobcovia káblov USB typu C šetria peniaze a vyrábajú káble špeciálne pre určité potreby.
Ktoré káble podporujú Power Delivery a Quick Charge
Mali by ste vedieť, že rýchle nabíjanie podporujú len káble USB C na USB C, pretože majú vodiče, ktoré prenášajú riadiace signály. Poviete si: “Ale ja som videl na predaj káble USB A na USB C, ktoré podporujú rýchle nabíjanie.”
To nie je pravda, len niektorí výrobcovia podvádzajú tým, že predávajú káble USB A s podporou QC. Takýto kábel nepodporuje QC. Takéto káble sú vyrobené z vysokokvalitného materiálu (meď) a majú dostatočný prierez na to, aby preniesli prúd z nabíjačky do nabíjaného zariadenia, a samotné zariadenie bude odoberať toľko energie, koľko potrebuje. Ak máte 18W nabíjačku telefónu USB A, je štandardne dimenzovaná na tri ampéry. Keďže váš smartfón je vybavený funkciou rýchleho nabíjania, môže štandardne odoberať tri ampéry. To však v žiadnom prípade neznamená podporu QC.
Napätia, prúd a výkon podporované funkciami Power Delivery a Quick Charge
Princíp zvyšovania výkonu pri rýchlonabíjacích zariadeniach je nasledovný: prúd je rovnaký, napätie je vyššie a prirodzene sa zvyšuje nabíjací výkon zariadenia.
Podľa normy majú Power Delivery a Quick Charge tieto špecifikácie.
| Napätia (V) | Prúd (A) | Menovitý výkon (W) | Typ kábla |
| +5 | 3.0 | 15 | Štandard Rozsah výkonu (SPR) |
| +9 | 3.0 | 27 | Štandard Rozsah výkonu (SPR) |
| +15 | 3.0 | 45 | Štandard Rozsah výkonu (SPR) |
| +20 | 5.0 | 100 | Štandard Rozsah výkonu (SPR) |
| +28 | 5.0 | 140 | Rozšírené Rozsah výkonu (EPR) |
| +36 | 5.0 | 180 | Rozšírené Rozsah výkonu (EPR) |
| +48 | 5.0 | 240 | Rozšírené Rozsah výkonu (EPR) |
Čínski výrobcovia navyše pridali podporu pre 12 V a 24 V. Tieto napätia nie sú žiadané na nabíjanie zariadení, ale na napájanie zariadení ako záloha alebo pri absencii sieťového napájania. Je potrebné na napájanie smerovačov a monitorovacích kamier. Powerbanky Baseus napríklad podporujú napätie 12V. Na napájanie smerovača slúži jedinečný kábel USB C na jednosmerný prúd. Kábel má zabudovaný čip, ktorý určuje napätie, ktoré má powerbanka vyviesť.
Štandardný rozsah výkonu (SPR) vs. rozšírený rozsah výkonu (EPR)
Rozdiel medzi SPR a EPR je tento.
SPR používa na prenos signálov vodič CC; napájací zdroj začne po prijatí signálu vydávať určité napätie. Počas procesu nabíjania už napätie nie je regulované.
EPR – vodič V CONN sa používa na vysielanie signálov do zdroja napájania a zariadenia môžu počas nabíjania navzájom komunikovať a meniť napätie v krokoch po 0,1 V podľa toho, ako sa zariadenie nabíja.
Videli ste teda káble USB C so 100W alebo 240W nabíjacou schopnosťou. Je to tak; podľa normy musí byť takýto kábel označený EPR, hoci sa to dodržiava len niekedy.
