Подсветката е един от основните компоненти на LCD телевизора. За разлика от OLED дисплеите, LCD панелът не може да произвежда светлина самостоятелно, затова се нуждае от източник на светлина зад екрана. Подсветката преминава през LCD пикселите, което позволява изображението да се появи на екрана.

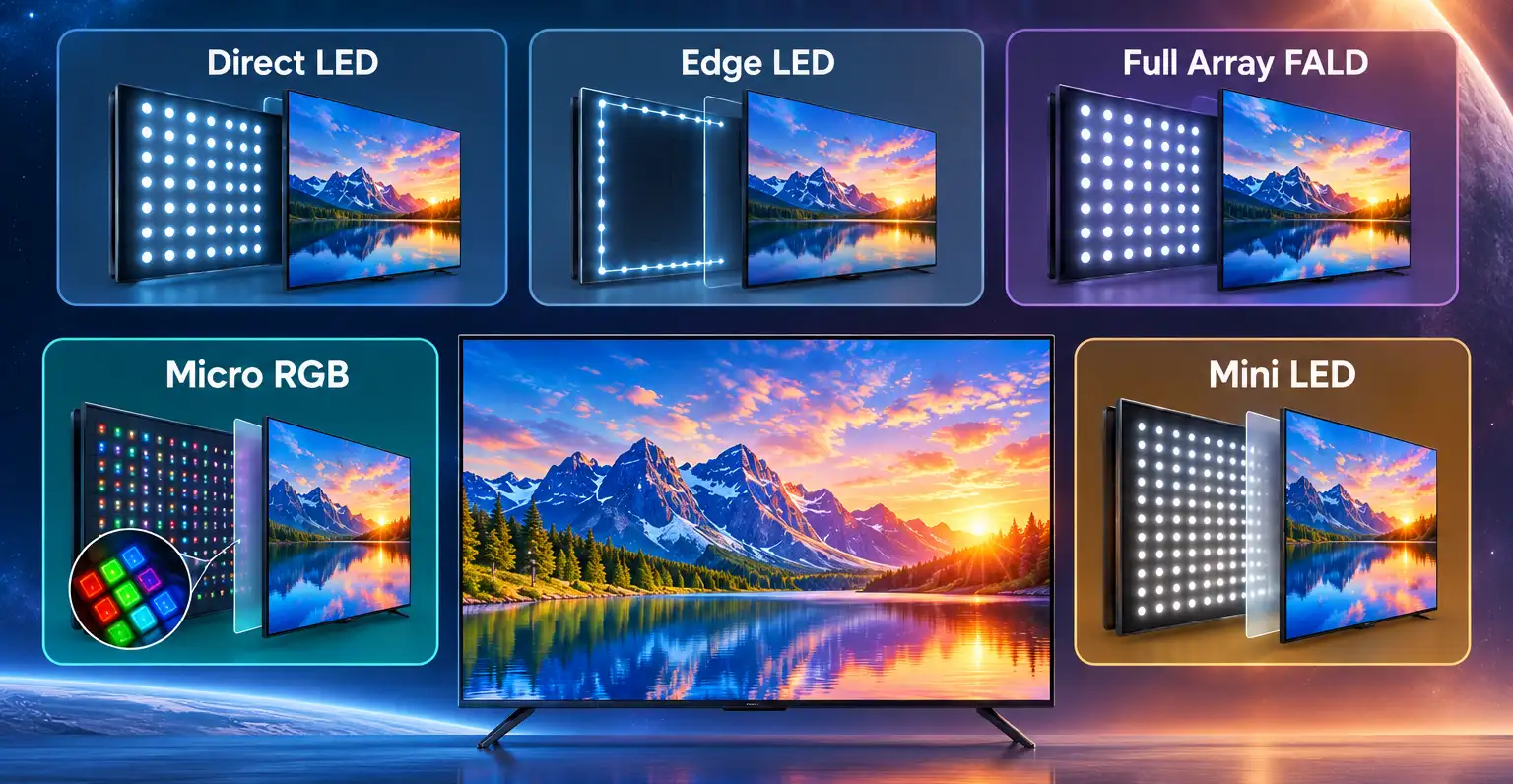

Съществуват два основни типа LED подсветка: Direct LED и Edge LED. С течение на времето производителите разработиха множество варианти и подобрения на тези технологии, включително FALD, Mini LED, RGB LED и Micro RGB LED.
Производителите на телевизори също въведоха свои маркетингови наименования за различни системи за подсветка, като LED Plus и NANO Full LED.
Edge-lit LED подсветка
При система за подсветка Edge-lit LED светодиодите са разположени по краищата на екрана, а не по цялата площ зад LCD панела. Обикновено светодиодите са разположени по долния край на екрана. След това светлината се разпределя по целия дисплей чрез специален светлопроводящ и отразяващ слой, който разпространява светлината от долната към горната част на екрана.
Основното предимство на тази конструкция е, че позволява на производителите да създават много тънки телевизори. Тъй като светодиодите, обикновено разположени в две LED ленти, са монтирани по ръба на дисплея, е необходимо по-малко пространство зад LCD панела. Edge-lit екраните също са по-евтини за производство. Те обаче имат някои недостатъци. На практика е невъзможно да се реализира ефективна система за локално затъмняване, тъй като един светодиод осветява голяма площ от екрана.
Direct LED подсветка
При система за Direct LED подсветка светодиодите са разположени директно зад LCD панела. Те са разпределени по цялата задна повърхност на екрана и излъчват светлина към панела. Могат да се използват специални лещи за по-равномерно разпределение на светлината, а дисплеят има и отразяващ слой, който помага за насочването на светлината към екрана.
Най-простите Direct LED системи използват сравнително малък брой светодиоди. При тези телевизори цялата подсветка може да работи като една система, без отделно управление на различните области на екрана. Съществуват и няколко варианта на Direct LED технологията, включително различни начини за разполагане на светодиодите и различни видове светодиоди.
Основният недостатък е, че телевизорът се нуждае от повече пространство зад LCD панела за светодиодите и оптичните компоненти, които разпределят светлината. В резултат на това Direct LED телевизорът може да бъде по-дебел от модел с Edge LED подсветка. Съвременните Direct LED дисплеи обаче могат да бъдат доста тънки, тъй като технологията се разви значително.
Direct LED понякога се съкращава като DLED. Важно е да се разбере, че терминът Direct LED описва само начина, по който са разположени светодиодите. Той не означава, че телевизорът има локално затъмняване или голям брой независимо управлявани зони на подсветката.
Full Array LED
Full Array LED е усъвършенствана форма на Direct LED подсветка. Вместо светодиодите да бъдат разположени само в определени области зад екрана, при Full Array системата те са разпределени по цялата задна част на дисплея.
Това разположение позволява на производителя да управлява подсветката по-равномерно по целия екран и осигурява по-добра основа за локално затъмняване. Чрез разделянето на светодиодите на отделни зони различните части на екрана могат да бъдат осветявани или затъмнявани независимо една от друга.
Терминът Full Array описва физическото разположение на светодиодите. Той не показва колко светодиода се използват или колко независимо управлявани зони за затъмняване има телевизорът.
Съществуват и няколко по-усъвършенствани варианта на Full Array подсветката, включително Mini LED, RGB LED и Micro RGB LED. Те използват различни видове и разположения на светоизлъчващите елементи, за да подобрят управлението на подсветката и качеството на картината.
В резултат на това два Full Array телевизора могат да имат много различно качество на картината. Един модел може да има сравнително малко зони на подсветката, докато друг може да има стотици или дори повече.
Локално затъмняване и зони на подсветката
Локалното затъмняване позволява на телевизора да управлява различни области на подсветката независимо една от друга. Колкото повече независимо управлявани зони има телевизорът, толкова по-точно може да регулира яркостта в различните части на изображението.
Например телевизорите с Edge LED подсветка обикновено имат само две зони за затъмняване, докато стандартните Direct LED телевизори могат да имат няколко големи зони. При такива големи зони е трудно подсветката да се регулира точно според изображението на екрана. В резултат на това в области, които би трябвало да са черни, може да се появи светлина. Това е нормално за LCD телевизорите.
Като цяло, колкото повече са зоните и колкото по-малки са те, толкова по-прецизно телевизорът може да управлява подсветката. Mini LED и подобните технологии са особено ефективни в това отношение, тъй като могат да използват много голям брой малки зони на подсветката.
Броят на зоните обаче не определя сам по себе си качеството на картината. Самият LCD панел също играе важна роля. Телевизор с голям брой зони за затъмняване все пак може да показва по-лоша картина от висококачествен телевизор от най-висок клас с по-малко зони.
Варианти на Direct LED подсветката
Direct LED подсветката се разви в няколко различни конструкции. Производителите увеличиха броя на светодиодите, намалиха размера им, промениха вида на светлината, която произвеждат, и разработиха различни начини за управление на подсветката.
Full Array LED използва светодиоди, разпределени по цялата площ зад екрана. Това осигурява по-равномерно осветяване в сравнение с базова подсветка с по-малко светодиоди. Броят на светодиодите може значително да се различава при различните модели, така че само наименованието Full Array не показва колко усъвършенствана е подсветката.

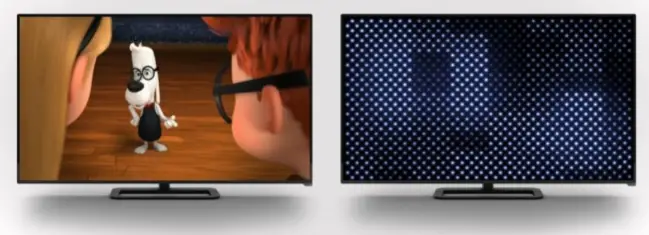

FALD, или Full Array Local Dimming, разделя Full Array подсветката на независимо управлявани зони. Телевизорът може да увеличава яркостта в някои области и да я намалява в други според изображението. Повече и по-малки зони обикновено позволяват по-прецизно управление на подсветката и по-добър контраст.
Dual LED използва два вида светодиоди с различна цветова температура. Единият произвежда по-топла светлина, а другият по-студена. Телевизорът регулира баланса между тях, за да променя цветовата температура на подсветката. Samsung използва наименованието Dual LED при някои от своите QLED телевизори.
Mini LED използва много по-малки светодиоди от конвенционалната LED подсветка. Това позволява на производителите да разположат много повече светодиоди зад екрана и да създадат по-голям брой зони за затъмняване. Повече зони осигуряват по-прецизен контрол на светлите и тъмните области.
RGB LED използва отделни червени, зелени и сини светодиоди вместо конвенционалните бели светодиоди. Независимото управление на трите цвята осигурява на подсветката по-голям контрол върху светлинния спектър и може да помогне за разширяване на цветовия диапазон на дисплея.
RGB Mini LED комбинира RGB светодиоди с технологията Mini LED. По-малките светодиоди позволяват създаването на плътна подсветка с много индивидуално управлявани области, докато RGB източниците на светлина осигуряват допълнителен контрол върху цвета на подсветката.
Производителите използват и свои собствени наименования за конкретни системи за подсветка. Това са маркетингови наименования, а не отделни видове подсветка.
Samsung Direct Full Array е маркетинговото наименование на Samsung за тяхната Full Array подсветка. Samsung е използвал наименования като Direct Full Array 8×3 и Direct Full Array 16×3 за различни модели телевизори.
Samsung Quantum Matrix е маркетинговото наименование на Samsung за тяхната Mini LED подсветка с локално затъмняване. Quantum Matrix Pro е по-усъвършенствана версия на тази система, използвана при някои модели телевизори Samsung.
Sony XR Backlight Master Drive е маркетинговото наименование на Sony за тяхната система за управление на Mini LED подсветката. Тя се използва заедно с Mini LED и локално затъмняване при някои телевизори Sony.
LG Full Array Dimming е маркетинговото наименование на LG за тяхната Full Array система с локално затъмняване. То се отнася до подсветка със светодиоди, разпределени по задната част на екрана и управлявани в отделни области.
LED Plus е друго специфично за производителя маркетингово наименование, използвано за някои LED системи за подсветка. Точната реализация може да се различава според производителя и поколението на телевизора.
NANO Full LED също е специфично за производителя наименование, свързано с Full Array подсветката. То се отнася до светодиоди, разпределени зад екрана, а не само по краищата му. NANO Full LED не трябва да се бърка с NanoCell, която е отделна технология за дисплеи на LG.
| Подсветка или наименование | Какво описва | Основна характеристика |
|---|---|---|
| Full Array LED | Светодиоди, разпределени по задната част на екрана | По-равномерно разпределение на подсветката |
| FALD | Full Array с независимо управлявани зони | Локално затъмняване и подобрен контраст |
| Dual LED | Два вида светодиоди с различна цветова температура | Контрол на цветовата температура на подсветката |
| Mini LED | По-малки светодиоди, използвани в голям брой | Повече светодиоди и повече зони за затъмняване |
| RGB LED | Червени, зелени и сини източници на светлина | По-голям контрол върху спектъра на подсветката |
| RGB Mini LED | RGB източници на светлина, комбинирани с Mini LED | По-прецизен контрол на яркостта и цвета |
| Samsung Direct Full Array | Маркетингово наименование на Samsung | Full Array подсветка |
| Samsung Quantum Matrix | Маркетингово наименование на Samsung | Mini LED с локално затъмняване |
| Sony XR Backlight Master Drive | Маркетингово наименование на Sony | Управление на Mini LED подсветката |
| LG Full Array Dimming | Маркетингово наименование на LG | Full Array с локално затъмняване |
| LED Plus | Маркетингово наименование на производителя | Допълнителен контрол на подсветката |
| NANO Full LED | Маркетингово наименование на производителя | Full Array подсветка |
