Ο οπίσθιος φωτισμός είναι ένα από τα βασικά εξαρτήματα μιας τηλεόρασης LCD. Σε αντίθεση με τις οθόνες OLED, το πάνελ LCD δεν μπορεί να παράγει φως από μόνο του, επομένως χρειάζεται μια πηγή φωτός πίσω από την οθόνη. Ο οπίσθιος φωτισμός περνά μέσα από τα pixel LCD, επιτρέποντας την εμφάνιση της εικόνας στην οθόνη.

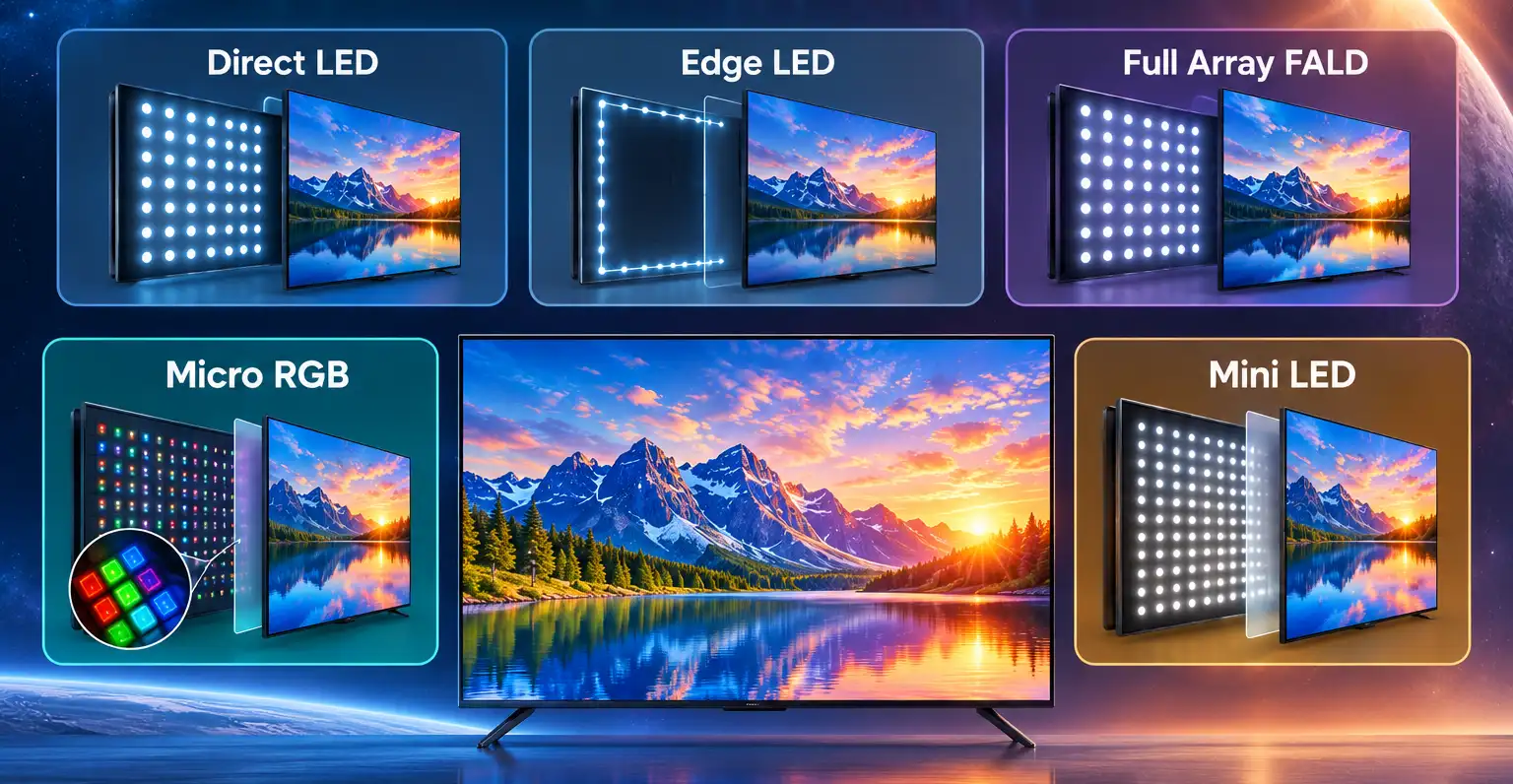

Υπάρχουν δύο βασικοί τύποι οπίσθιου φωτισμού LED: Direct LED και Edge LED. Με την πάροδο του χρόνου, οι κατασκευαστές ανέπτυξαν πολλές παραλλαγές και βελτιώσεις που βασίζονται σε αυτές τις τεχνολογίες, όπως FALD, Mini LED, RGB LED και Micro RGB LED.
Οι κατασκευαστές τηλεοράσεων έχουν επίσης εισαγάγει τις δικές τους εμπορικές ονομασίες για διαφορετικά συστήματα οπίσθιου φωτισμού, όπως LED Plus και NANO Full LED.

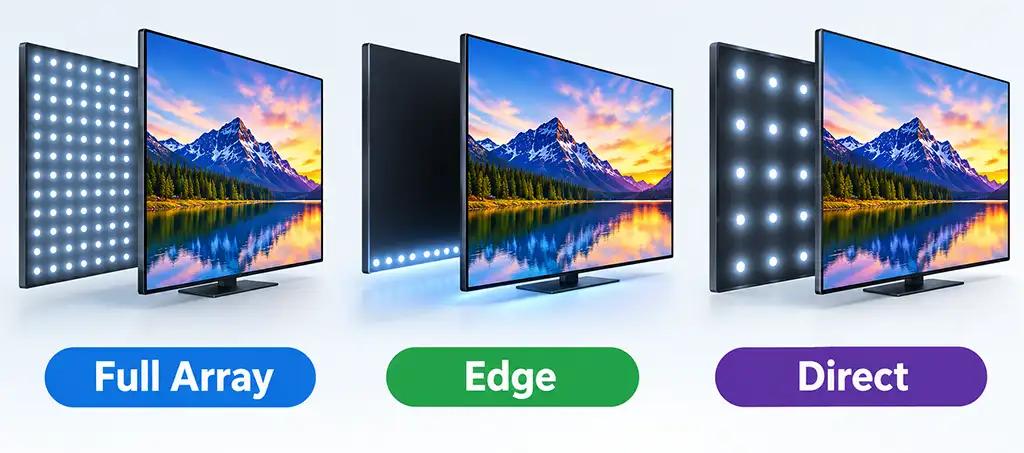

Οπίσθιος φωτισμός Edge-lit LED
Σε ένα σύστημα οπίσθιου φωτισμού Edge-lit LED, τα LED τοποθετούνται κατά μήκος των άκρων της οθόνης και όχι σε ολόκληρη την επιφάνεια πίσω από το πάνελ LCD. Συνήθως, τα LED βρίσκονται κατά μήκος της κάτω άκρης της οθόνης. Στη συνέχεια, το φως κατανέμεται σε ολόκληρη την οθόνη μέσω ενός ειδικού φωτοαγώγιμου και ανακλαστικού στρώματος, το οποίο διαχέει το φως από το κάτω προς το επάνω μέρος της οθόνης.
Το κύριο πλεονέκτημα αυτής της σχεδίασης είναι ότι επιτρέπει στους κατασκευαστές να δημιουργούν πολύ λεπτές τηλεοράσεις. Επειδή τα LED, τα οποία συνήθως είναι τοποθετημένα σε δύο λωρίδες LED, βρίσκονται κατά μήκος της άκρης της οθόνης, απαιτείται λιγότερος χώρος πίσω από το πάνελ LCD. Οι οθόνες Edge-lit είναι επίσης φθηνότερες στην κατασκευή. Ωστόσο, έχουν ορισμένα μειονεκτήματα. Είναι πρακτικά αδύνατο να εφαρμοστεί ένα αποτελεσματικό σύστημα τοπικής ρύθμισης φωτεινότητας, επειδή ένα μόνο LED φωτίζει μια μεγάλη περιοχή της οθόνης.
Οπίσθιος φωτισμός Direct LED
Σε ένα σύστημα οπίσθιου φωτισμού Direct LED, τα LED τοποθετούνται απευθείας πίσω από το πάνελ LCD. Είναι κατανεμημένα σε ολόκληρη την πίσω επιφάνεια της οθόνης και εκπέμπουν φως προς το πάνελ. Μπορούν να χρησιμοποιηθούν ειδικοί φακοί για την πιο ομοιόμορφη διάχυση του φωτός, ενώ η οθόνη διαθέτει επίσης ένα ανακλαστικό στρώμα που βοηθά στην κατεύθυνση του φωτός προς την οθόνη.
Τα απλούστερα συστήματα Direct LED χρησιμοποιούν σχετικά μικρό αριθμό LED. Σε αυτές τις τηλεοράσεις, ολόκληρος ο οπίσθιος φωτισμός μπορεί να λειτουργεί ως ένα ενιαίο σύστημα, χωρίς ξεχωριστό έλεγχο των επιμέρους περιοχών της οθόνης. Υπάρχουν επίσης αρκετές παραλλαγές της τεχνολογίας Direct LED, συμπεριλαμβανομένων διαφορετικών τρόπων διάταξης των LED και διαφορετικών τύπων LED.
Το κύριο μειονέκτημα είναι ότι η τηλεόραση χρειάζεται περισσότερο χώρο πίσω από το πάνελ LCD για τα LED και τα οπτικά εξαρτήματα που κατανέμουν το φως. Ως αποτέλεσμα, μια τηλεόραση Direct LED μπορεί να είναι παχύτερη από ένα μοντέλο με οπίσθιο φωτισμό Edge LED. Ωστόσο, οι σύγχρονες οθόνες Direct LED μπορούν να είναι αρκετά λεπτές, καθώς η τεχνολογία έχει εξελιχθεί σημαντικά.
Το Direct LED μερικές φορές συντομογραφείται ως DLED. Είναι σημαντικό να κατανοήσουμε ότι ο όρος Direct LED περιγράφει μόνο τη διάταξη των LED. Δεν σημαίνει ότι η τηλεόραση διαθέτει τοπική ρύθμιση φωτεινότητας ή μεγάλο αριθμό ανεξάρτητα ελεγχόμενων ζωνών οπίσθιου φωτισμού.
Full Array LED
Το Full Array LED είναι μια προηγμένη μορφή οπίσθιου φωτισμού Direct LED. Αντί να τοποθετούνται τα LED μόνο σε ορισμένες περιοχές πίσω από την οθόνη, ένα σύστημα Full Array τα κατανέμει σε ολόκληρη την πίσω πλευρά της οθόνης.
Αυτή η διάταξη επιτρέπει στον κατασκευαστή να ελέγχει πιο ομοιόμορφα τον οπίσθιο φωτισμό σε ολόκληρη την οθόνη και παρέχει καλύτερη βάση για τοπική ρύθμιση φωτεινότητας. Με τη διαίρεση των LED σε ξεχωριστές ζώνες, διαφορετικές περιοχές της οθόνης μπορούν να φωτίζονται ή να σκοτεινιάζουν ανεξάρτητα.
Ο όρος Full Array περιγράφει τη φυσική διάταξη των LED. Δεν δείχνει πόσα LED χρησιμοποιούνται ή πόσες ανεξάρτητα ελεγχόμενες ζώνες ρύθμισης φωτεινότητας διαθέτει η τηλεόραση.
Υπάρχουν επίσης αρκετές πιο προηγμένες παραλλαγές του οπίσθιου φωτισμού Full Array, όπως Mini LED, RGB LED και Micro RGB LED. Χρησιμοποιούν διαφορετικούς τύπους και διατάξεις στοιχείων εκπομπής φωτός για να βελτιώσουν τον έλεγχο του οπίσθιου φωτισμού και την ποιότητα της εικόνας.
Ως αποτέλεσμα, δύο τηλεοράσεις Full Array μπορεί να έχουν πολύ διαφορετική ποιότητα εικόνας. Ένα μοντέλο μπορεί να διαθέτει σχετικά λίγες ζώνες οπίσθιου φωτισμού, ενώ ένα άλλο μπορεί να διαθέτει εκατοντάδες ή ακόμη περισσότερες.
Τοπική ρύθμιση φωτεινότητας και ζώνες οπίσθιου φωτισμού
Η τοπική ρύθμιση φωτεινότητας επιτρέπει στην τηλεόραση να ελέγχει ανεξάρτητα διαφορετικές περιοχές του οπίσθιου φωτισμού. Όσο περισσότερες ανεξάρτητα ελεγχόμενες ζώνες διαθέτει μια τηλεόραση, τόσο πιο με ακρίβεια μπορεί να ρυθμίσει τη φωτεινότητα σε διαφορετικά σημεία της εικόνας.
Για παράδειγμα, οι τηλεοράσεις με οπίσθιο φωτισμό Edge LED διαθέτουν συνήθως μόνο δύο ζώνες ρύθμισης φωτεινότητας, ενώ οι τυπικές τηλεοράσεις Direct LED μπορεί να διαθέτουν αρκετές μεγάλες ζώνες. Με τόσο μεγάλες ζώνες, είναι δύσκολο να ρυθμιστεί με ακρίβεια ο οπίσθιος φωτισμός ανάλογα με την εικόνα στην οθόνη. Ως αποτέλεσμα, μπορεί να εμφανιστεί φως σε περιοχές που θα έπρεπε να είναι μαύρες. Αυτό είναι φυσιολογικό για τις τηλεοράσεις LCD.
Γενικά, όσο περισσότερες είναι οι ζώνες και όσο μικρότερες είναι, τόσο πιο με ακρίβεια μπορεί η τηλεόραση να ελέγχει τον οπίσθιο φωτισμό. Οι τεχνολογίες Mini LED και παρόμοιες τεχνολογίες είναι ιδιαίτερα αποτελεσματικές σε αυτόν τον τομέα, επειδή μπορούν να χρησιμοποιούν πολύ μεγάλο αριθμό μικρών ζωνών οπίσθιου φωτισμού.
Ωστόσο, ο αριθμός των ζωνών από μόνος του δεν καθορίζει την ποιότητα της εικόνας. Σημαντικό ρόλο παίζει και το ίδιο το πάνελ LCD. Μια τηλεόραση με μεγάλο αριθμό ζωνών ρύθμισης φωτεινότητας μπορεί και πάλι να προσφέρει χειρότερη εικόνα από μια κορυφαία τηλεόραση υψηλής ποιότητας με λιγότερες ζώνες.
Παραλλαγές του οπίσθιου φωτισμού Direct LED
Ο οπίσθιος φωτισμός Direct LED έχει εξελιχθεί σε αρκετές διαφορετικές σχεδιάσεις. Οι κατασκευαστές αύξησαν τον αριθμό των LED, μείωσαν το μέγεθός τους, άλλαξαν τον τύπο φωτός που παράγουν και ανέπτυξαν διαφορετικούς τρόπους ελέγχου του οπίσθιου φωτισμού.
Full Array LED χρησιμοποιεί LED κατανεμημένα σε ολόκληρη την επιφάνεια πίσω από την οθόνη. Αυτό παρέχει πιο ομοιόμορφο φωτισμό σε σύγκριση με έναν βασικό οπίσθιο φωτισμό με λιγότερα LED. Ο αριθμός των LED μπορεί να διαφέρει σημαντικά μεταξύ των μοντέλων, επομένως η ονομασία Full Array από μόνη της δεν δείχνει πόσο προηγμένος είναι ο οπίσθιος φωτισμός.

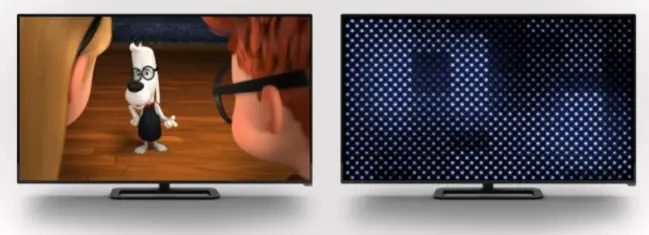

FALD, ή Full Array Local Dimming, χωρίζει τον οπίσθιο φωτισμό Full Array σε ανεξάρτητα ελεγχόμενες ζώνες. Η τηλεόραση μπορεί να αυξάνει τη φωτεινότητα σε ορισμένες περιοχές και να τη μειώνει σε άλλες, ανάλογα με την εικόνα. Περισσότερες και μικρότερες ζώνες επιτρέπουν γενικά πιο ακριβή έλεγχο του οπίσθιου φωτισμού και καλύτερη αντίθεση.
Dual LED χρησιμοποιεί δύο τύπους LED με διαφορετικές θερμοκρασίες χρώματος. Ο ένας παράγει πιο θερμό φως και ο άλλος πιο ψυχρό. Η τηλεόραση ρυθμίζει την ισορροπία μεταξύ τους για να αλλάξει τη θερμοκρασία χρώματος του οπίσθιου φωτισμού. Η Samsung έχει χρησιμοποιήσει την ονομασία Dual LED σε ορισμένες τηλεοράσεις QLED της.
Mini LED χρησιμοποιεί πολύ μικρότερα LED από τον συμβατικό οπίσθιο φωτισμό LED. Αυτό επιτρέπει στους κατασκευαστές να τοποθετούν πολύ περισσότερα LED πίσω από την οθόνη και να δημιουργούν μεγαλύτερο αριθμό ζωνών ρύθμισης φωτεινότητας. Περισσότερες ζώνες παρέχουν πιο ακριβή έλεγχο των φωτεινών και σκοτεινών περιοχών.
RGB LED χρησιμοποιεί ξεχωριστά κόκκινα, πράσινα και μπλε LED αντί για τα συμβατικά λευκά LED. Ο ξεχωριστός έλεγχος των τριών χρωμάτων παρέχει μεγαλύτερο έλεγχο του φάσματος φωτός του οπίσθιου φωτισμού και μπορεί να συμβάλει στην επέκταση της χρωματικής γκάμας της οθόνης.
RGB Mini LED συνδυάζει τα RGB LED με την τεχνολογία Mini LED. Τα μικρότερα LED επιτρέπουν τη δημιουργία πυκνού οπίσθιου φωτισμού με πολλές ανεξάρτητα ελεγχόμενες περιοχές, ενώ οι πηγές φωτός RGB παρέχουν πρόσθετο έλεγχο του χρώματος του οπίσθιου φωτισμού.
Οι κατασκευαστές χρησιμοποιούν επίσης τις δικές τους ονομασίες για συγκεκριμένα συστήματα οπίσθιου φωτισμού. Πρόκειται για εμπορικές ονομασίες και όχι για ξεχωριστούς τύπους οπίσθιου φωτισμού.
Samsung Direct Full Array είναι η εμπορική ονομασία της Samsung για τον οπίσθιο φωτισμό Full Array. Η Samsung έχει χρησιμοποιήσει ονομασίες όπως Direct Full Array 8×3 και Direct Full Array 16×3 για διαφορετικά μοντέλα τηλεοράσεων.
Samsung Quantum Matrix είναι η εμπορική ονομασία της Samsung για τον οπίσθιο φωτισμό Mini LED με τοπική ρύθμιση φωτεινότητας. Το Quantum Matrix Pro είναι μια πιο προηγμένη έκδοση αυτού του συστήματος, η οποία χρησιμοποιείται σε ορισμένα μοντέλα τηλεοράσεων Samsung.
Sony XR Backlight Master Drive είναι η εμπορική ονομασία της Sony για το σύστημα ελέγχου του οπίσθιου φωτισμού Mini LED. Χρησιμοποιείται μαζί με Mini LED και τοπική ρύθμιση φωτεινότητας σε ορισμένες τηλεοράσεις Sony.
LG Full Array Dimming είναι η εμπορική ονομασία της LG για το σύστημα Full Array με τοπική ρύθμιση φωτεινότητας. Αναφέρεται σε οπίσθιο φωτισμό με LED κατανεμημένα στην πίσω πλευρά της οθόνης και ελεγχόμενα σε ξεχωριστές περιοχές.
LED Plus είναι μια ακόμη εμπορική ονομασία συγκεκριμένου κατασκευαστή που χρησιμοποιείται για ορισμένα συστήματα οπίσθιου φωτισμού LED. Η ακριβής υλοποίηση μπορεί να διαφέρει ανάλογα με τον κατασκευαστή και τη γενιά της τηλεόρασης.
NANO Full LED είναι επίσης μια εμπορική ονομασία συγκεκριμένου κατασκευαστή που συνδέεται με τον οπίσθιο φωτισμό Full Array. Αναφέρεται σε LED κατανεμημένα πίσω από την οθόνη και όχι μόνο κατά μήκος των άκρων της. Το NANO Full LED δεν πρέπει να συγχέεται με το NanoCell, το οποίο είναι ξεχωριστή τεχνολογία οθόνης της LG.
| Οπίσθιος φωτισμός ή ονομασία | Τι περιγράφει | Κύριο χαρακτηριστικό |
|---|---|---|
| Full Array LED | LED κατανεμημένα σε ολόκληρη την πίσω πλευρά της οθόνης | Πιο ομοιόμορφη κατανομή του οπίσθιου φωτισμού |
| FALD | Full Array με ανεξάρτητα ελεγχόμενες ζώνες | Τοπική ρύθμιση φωτεινότητας και βελτιωμένη αντίθεση |
| Dual LED | Δύο τύποι LED με διαφορετικές θερμοκρασίες χρώματος | Έλεγχος της θερμοκρασίας χρώματος του οπίσθιου φωτισμού |
| Mini LED | Μικρότερα LED που χρησιμοποιούνται σε μεγάλο αριθμό | Περισσότερα LED και περισσότερες ζώνες ρύθμισης φωτεινότητας |
| RGB LED | Κόκκινες, πράσινες και μπλε πηγές φωτός | Μεγαλύτερος έλεγχος του φάσματος του οπίσθιου φωτισμού |
| RGB Mini LED | Πηγές φωτός RGB σε συνδυασμό με Mini LED | Πιο ακριβής έλεγχος φωτεινότητας και χρώματος |
| Samsung Direct Full Array | Εμπορική ονομασία της Samsung | Οπίσθιος φωτισμός Full Array |
| Samsung Quantum Matrix | Εμπορική ονομασία της Samsung | Mini LED με τοπική ρύθμιση φωτεινότητας |
| Sony XR Backlight Master Drive | Εμπορική ονομασία της Sony | Έλεγχος οπίσθιου φωτισμού Mini LED |
| LG Full Array Dimming | Εμπορική ονομασία της LG | Full Array με τοπική ρύθμιση φωτεινότητας |
| LED Plus | Εμπορική ονομασία του κατασκευαστή | Πρόσθετος έλεγχος του οπίσθιου φωτισμού |
| NANO Full LED | Εμπορική ονομασία του κατασκευαστή | Οπίσθιος φωτισμός Full Array |
