A háttérvilágítás az LCD-televízió egyik legfontosabb alkotóeleme. Az OLED-kijelzőkkel ellentétben az LCD-panel önmagában nem képes fényt kibocsátani, ezért a képernyő mögött fényforrásra van szüksége. A háttérvilágítás fénye áthalad az LCD-pixeleken, így a kép megjelenhet a képernyőn.

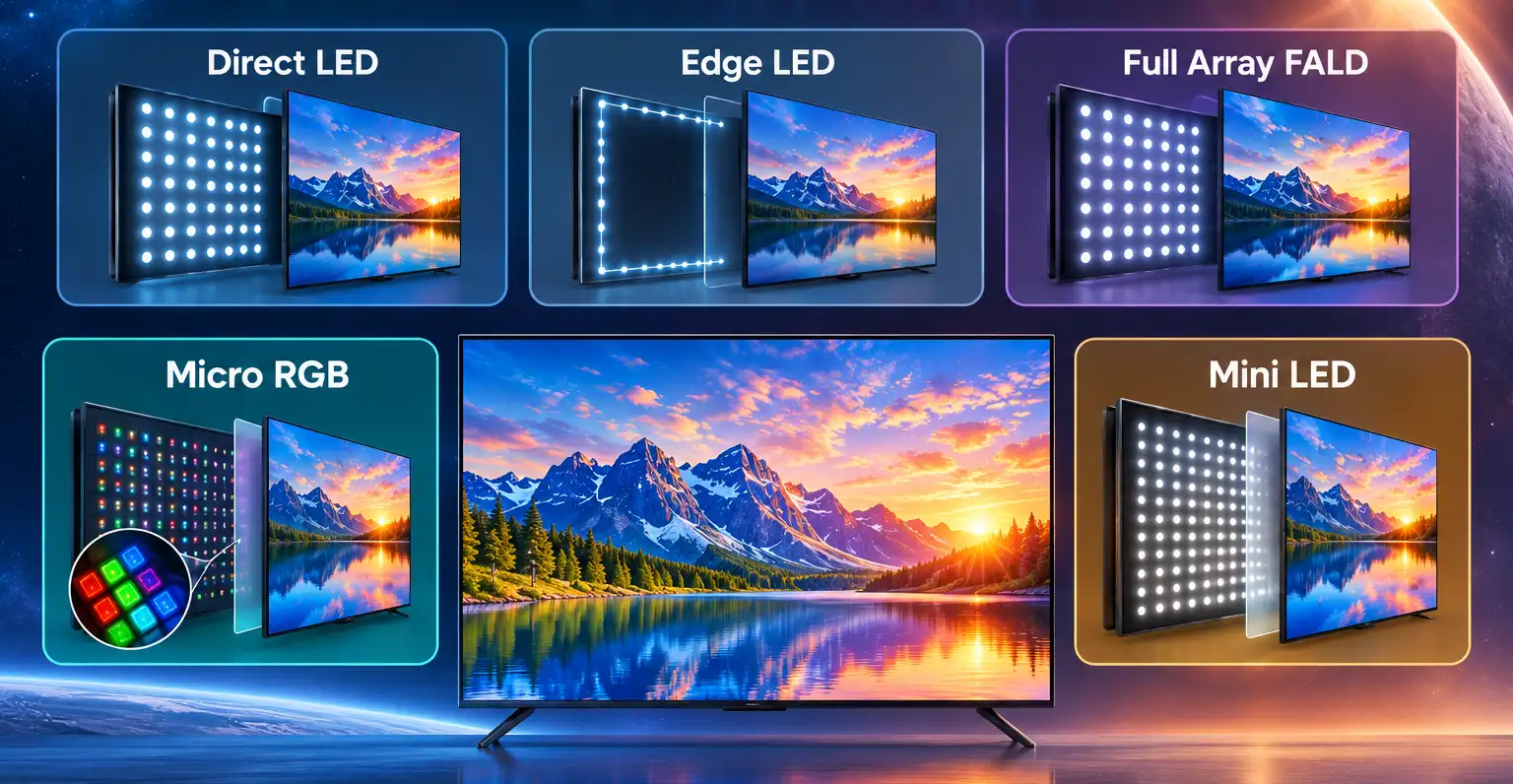

A LED-es háttérvilágításnak két alapvető típusa van: Direct LED és Edge LED. Az idő múlásával a gyártók számos, ezekre a technológiákra épülő változatot és továbbfejlesztést dolgoztak ki, többek között a FALD, Mini LED, RGB LED és Micro RGB LED megoldásokat.
A TV-gyártók saját marketingelnevezéseket is bevezettek a különböző háttérvilágítási rendszerekre, például a LED Plus és a NANO Full LED elnevezéseket.

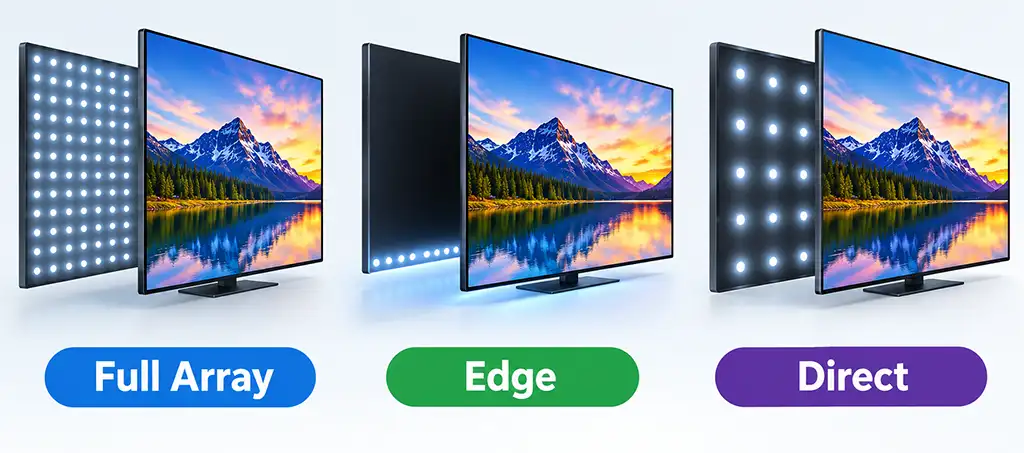

Edge-lit LED háttérvilágítás
Az Edge-lit LED háttérvilágítási rendszerben a LED-ek a képernyő szélei mentén helyezkednek el, nem pedig az LCD-panel mögötti teljes felületen. A LED-ek általában a képernyő alsó szélén találhatók. A fény ezután egy speciális fényvezető és fényvisszaverő réteg segítségével jut el a teljes kijelzőre, amely a fényt az alsó résztől a képernyő teteje felé oszlatja el.
Ennek a kialakításnak a legnagyobb előnye, hogy lehetővé teszi a gyártók számára nagyon vékony televíziók készítését. Mivel a LED-eket, amelyek általában két LED-szalagba vannak rendezve, a kijelző széle mentén helyezik el, kevesebb helyre van szükség az LCD-panel mögött. Az Edge-lit kijelzők gyártása is olcsóbb. Ennek azonban vannak hátrányai is. Hatékony helyi fényerőszabályozás gyakorlatilag nem valósítható meg, mivel egyetlen LED a képernyő nagy területét világítja meg.
Direct LED háttérvilágítás
A Direct LED háttérvilágítási rendszerben a LED-ek közvetlenül az LCD-panel mögött helyezkednek el. A képernyő teljes hátoldalán vannak elosztva, és a panel felé bocsátják ki a fényt. Speciális lencsékkel egyenletesebben oszlatható el a fény, a kijelző pedig fényvisszaverő réteggel is rendelkezik, amely segít a fényt a képernyő felé irányítani.
A legegyszerűbb Direct LED rendszerek viszonylag kevés LED-et használnak. Ezeknél a televízióknál a teljes háttérvilágítás egyetlen rendszerként működhet, a képernyő egyes területeinek külön vezérlése nélkül. A Direct LED technológiának több változata is létezik, beleértve a LED-ek különböző elrendezését és különböző LED-típusok használatát.
A legnagyobb hátrány, hogy a TV-nek több helyre van szüksége az LCD-panel mögött a LED-ek és a fényt elosztó optikai alkatrészek elhelyezéséhez. Emiatt egy Direct LED televízió vastagabb lehet, mint egy Edge LED háttérvilágítást használó modell. A modern Direct LED kijelzők azonban meglehetősen vékonyak is lehetnek, mivel a technológia jelentősen fejlődött.
A Direct LED-et néha DLED rövidítéssel jelölik. Fontos megérteni, hogy a Direct LED kifejezés csak a LED-ek elhelyezését írja le. Nem jelenti azt, hogy a TV helyi fényerőszabályozással vagy nagyszámú, egymástól függetlenül vezérelt háttérvilágítási zónával rendelkezik.
Full Array LED
A Full Array LED a Direct LED háttérvilágítás fejlettebb változata. Ahelyett, hogy a LED-eket csak a képernyő mögötti bizonyos területeken helyeznék el, a Full Array rendszer a LED-eket a kijelző teljes hátoldalán elosztja.
Ez az elrendezés lehetővé teszi a gyártó számára, hogy a háttérvilágítást egyenletesebben vezérelje a teljes képernyőn, és jobb alapot biztosít a helyi fényerőszabályozáshoz. A LED-ek különálló zónákra osztásával a képernyő különböző területei egymástól függetlenül világosíthatók vagy sötétíthetők.
A Full Array kifejezés a LED-ek fizikai elrendezését írja le. Nem mondja meg, hogy hány LED-et használnak, illetve hogy a TV hány egymástól függetlenül vezérelhető fényerőszabályozási zónával rendelkezik.
A Full Array háttérvilágításnak több fejlettebb változata is létezik, például a Mini LED, az RGB LED és a Micro RGB LED. Ezek különböző típusú és elrendezésű fénykibocsátó elemeket használnak a háttérvilágítás vezérlésének és a képminőségnek a javítására.
Ennek eredményeként két Full Array televízió képminősége jelentősen eltérhet egymástól. Az egyik modell viszonylag kevés háttérvilágítási zónával rendelkezhet, míg egy másik több száz vagy akár még több zónát is használhat.
Helyi fényerőszabályozás és háttérvilágítási zónák
A helyi fényerőszabályozás lehetővé teszi, hogy a TV a háttérvilágítás különböző területeit egymástól függetlenül vezérelje. Minél több egymástól függetlenül vezérelhető zónával rendelkezik egy TV, annál pontosabban tudja beállítani a fényerőt a kép különböző részein.
Például az Edge LED háttérvilágítást használó televíziók általában csak két fényerőszabályozási zónával rendelkeznek, míg a hagyományos Direct LED televíziók több nagy zónát is használhatnak. Ilyen nagy zónák esetén nehéz a háttérvilágítást pontosan a képernyőn megjelenő képhez igazítani. Ennek eredményeként fény jelenhet meg olyan területeken, amelyeknek feketének kellene lenniük. Ez normális jelenség az LCD-televízióknál.
Általánosságban minél több zóna van, és minél kisebbek ezek a zónák, annál pontosabban vezérelhető a háttérvilágítás. A Mini LED és a hasonló technológiák ebben különösen hatékonyak, mivel nagyon sok kis háttérvilágítási zónát használhatnak.
A zónák száma azonban önmagában nem határozza meg a képminőséget. Maga az LCD-panel is fontos szerepet játszik. Egy sok fényerőszabályozási zónával rendelkező TV képminősége még mindig rosszabb lehet, mint egy kevesebb zónát használó, csúcskategóriás, kiváló minőségű kijelzőé.
A Direct LED háttérvilágítás változatai
A Direct LED háttérvilágítás többféle kialakítássá fejlődött. A gyártók növelték a LED-ek számát, csökkentették a méretüket, megváltoztatták az általuk kibocsátott fény típusát, és különböző módszereket fejlesztettek ki a háttérvilágítás vezérlésére.
Full Array LED esetén a LED-ek a képernyő mögötti teljes területen vannak elosztva. Ez egyenletesebb megvilágítást biztosít, mint a kevesebb LED-et használó alapvető háttérvilágítás. A LED-ek száma modellenként jelentősen eltérhet, ezért a Full Array elnevezés önmagában nem jelzi, hogy mennyire fejlett a háttérvilágítás.

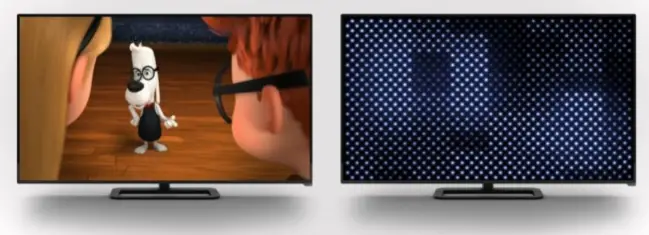

FALD, vagyis Full Array Local Dimming esetén a Full Array háttérvilágítást egymástól függetlenül vezérelt zónákra osztják. A TV a képnek megfelelően egyes területeket világosabbá, másokat sötétebbé tehet. Általában a több és kisebb zóna pontosabb háttérvilágítás-vezérlést és jobb kontrasztot tesz lehetővé.
Dual LED esetén kétféle, eltérő színhőmérsékletű LED-et használnak. Az egyik melegebb, a másik hidegebb fényt biztosít. A TV a kettő közötti arányt szabályozza a háttérvilágítás színhőmérsékletének módosításához. A Samsung egyes QLED televízióiban használta a Dual LED elnevezést.
Mini LED esetén a hagyományos LED-es háttérvilágításnál jóval kisebb LED-eket használnak. Ez lehetővé teszi, hogy a gyártók sokkal több LED-et helyezzenek el a képernyő mögött, és több fényerőszabályozási zónát hozzanak létre. A több zóna pontosabb vezérlést biztosít a világos és sötét területek felett.
RGB LED esetén a hagyományos fehér LED-ek helyett külön vörös, zöld és kék LED-eket használnak. A három szín külön vezérlése nagyobb kontrollt biztosít a háttérvilágítás fényspektruma felett, és hozzájárulhat a kijelző színterének bővítéséhez.
RGB Mini LED az RGB LED-eket a Mini LED technológiával kombinálja. A kisebb LED-ek nagy sűrűségű háttérvilágítást tesznek lehetővé, sok egyedileg vezérelhető területtel, míg az RGB fényforrások további szabályozást biztosítanak a háttérvilágítás színe felett.
A gyártók saját elnevezéseket is használnak bizonyos háttérvilágítási rendszerekre. Ezek marketingelnevezések, nem pedig a háttérvilágítás különálló típusai.
Samsung Direct Full Array a Samsung marketingelnevezése a Full Array háttérvilágítására. A Samsung olyan neveket használt különböző TV-modellekhez, mint a Direct Full Array 8×3 és a Direct Full Array 16×3.
Samsung Quantum Matrix a Samsung marketingelnevezése a helyi fényerőszabályozást használó Mini LED háttérvilágítására. A Quantum Matrix Pro ennek a rendszernek a fejlettebb változata, amelyet egyes Samsung TV-modellekben használnak.
Sony XR Backlight Master Drive a Sony marketingelnevezése a Mini LED háttérvilágítás vezérlőrendszerére. Egyes Sony televíziókban Mini LED-del és helyi fényerőszabályozással együtt használják.
LG Full Array Dimming az LG marketingelnevezése a Full Array helyi fényerőszabályozási rendszerére. Olyan háttérvilágításra utal, amelynél a LED-ek a képernyő hátoldalán vannak elosztva, és különálló területeken vezérelhetők.
LED Plus egy másik gyártóspecifikus marketingelnevezés, amelyet bizonyos LED-es háttérvilágítási rendszereknél használnak. A pontos megvalósítás gyártónként és TV-generációnként eltérhet.
NANO Full LED szintén egy gyártóspecifikus elnevezés, amely a Full Array háttérvilágításhoz kapcsolódik. Olyan LED-ekre utal, amelyek a képernyő mögött vannak elosztva, nem csak annak szélei mentén. A NANO Full LED nem tévesztendő össze a NanoCell technológiával, amely egy különálló LG kijelzőtechnológia.
| Háttérvilágítás vagy elnevezés | Mit ír le | Fő jellemző |
|---|---|---|
| Full Array LED | A képernyő teljes hátoldalán elosztott LED-ek | Egyenletesebb háttérvilágítás |
| FALD | Full Array, egymástól függetlenül vezérelt zónákkal | Helyi fényerőszabályozás és jobb kontraszt |
| Dual LED | Kétféle, eltérő színhőmérsékletű LED | A háttérvilágítás színhőmérsékletének szabályozása |
| Mini LED | Nagy számban használt kisebb LED-ek | Több LED és több fényerőszabályozási zóna |
| RGB LED | Vörös, zöld és kék fényforrások | Nagyobb kontroll a háttérvilágítás fényspektruma felett |
| RGB Mini LED | RGB fényforrások Mini LED-ekkel kombinálva | Pontosabb fényerő- és színszabályozás |
| Samsung Direct Full Array | Samsung marketingelnevezés | Full Array háttérvilágítás |
| Samsung Quantum Matrix | Samsung marketingelnevezés | Mini LED helyi fényerőszabályozással |
| Sony XR Backlight Master Drive | Sony marketingelnevezés | Mini LED háttérvilágítás vezérlése |
| LG Full Array Dimming | LG marketingelnevezés | Full Array helyi fényerőszabályozással |
| LED Plus | Gyártói marketingelnevezés | További háttérvilágítás-vezérlés |
| NANO Full LED | Gyártói marketingelnevezés | Full Array háttérvilágítás |
