Koaxiális kábelt nem lehet közvetlenül HDMI-porthoz csatlakoztatni, mivel teljesen eltérő típusú jeleket továbbítanak. Az attól függ, mire csatlakozik a koaxiális kábel másik vége: antennára, kábeles vagy műholdas vevőre, régi videomagnóra vagy játékkonzolra.
| Forrás (koaxiális) | Amire szüksége van | Jellemző ár |
|---|---|---|
| Földfelszíni antenna | ATSC digitális átalakító egység HDMI-kimenettel (tuner) | körülbelül 20–50 USD |
| Kábel-TV vagy műholdas beltéri egység | Általában semmire: használja a beltéri egység saját HDMI-kimenetét | 0 USD (csak HDMI-kábel) |
| Régi videomagnó, DVD-felvevő vagy retro játékkonzol, amely csak RF/koaxiális kimenettel rendelkezik | RF–HDMI átalakító (analóg tunerrel) | körülbelül 25–60 USD |
| Ugyanaz a régi eszköz, de sárga/piros/fehér RCA-csatlakozókkal is rendelkezik | AV (kompozit)–HDMI átalakító. Jobb képminőség, mint RF esetén | körülbelül 10–25 USD |
| HDMI-forrás, csak koaxiális bemenettel rendelkező TV | HDMI–koaxiális RF-modulátor | körülbelül 30–80 USD |
Először ellenőrizze, hogy valóban szüksége van-e adapterre – meglepően sokan vásárolnak olyan adaptert, amelyre nincs szükségük.
- Antenna és modern TV: az Egyesült Államokban az elmúlt évtizedben értékesített legtöbb TV beépített digitális tunerrel rendelkezik. Csatlakoztassa az antennakábelt a TV ANT/CABLE IN portjához, majd indítson csatornakeresést. Nincs szükség átalakítóra.
- A TV-n egyáltalán nincs antenna bemenet: ebben az esetben átalakítóra van szükség.
- Kábel- vagy műholdas beltéri egység: a szolgáltató beltéri egysége szinte mindig rendelkezik HDMI-kimenettel. A koaxiális kábel a beltéri egységbe csatlakozik, a beltéri egységtől pedig egy HDMI-kábel vezet a TV-hez.

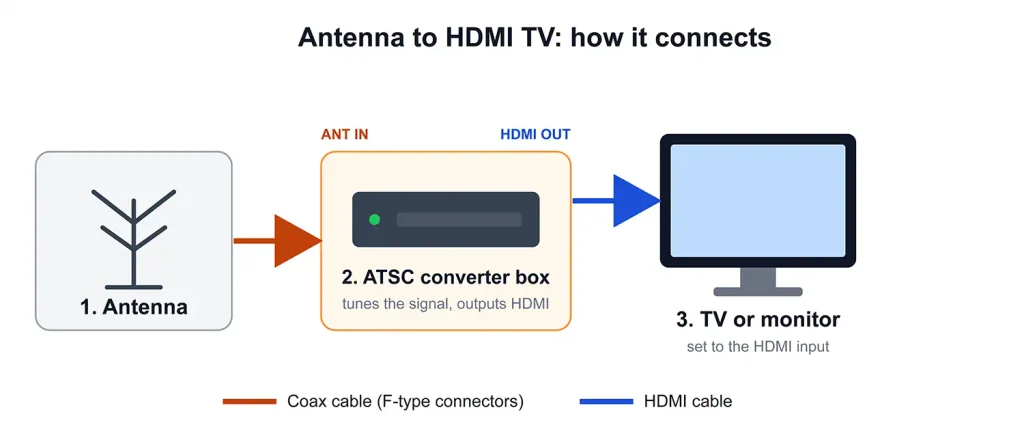

Antenna csatlakoztatása TV-hez vagy monitorhoz HDMI-n keresztül
Az antenna rádiófrekvenciás jeleket vesz, amelyeket a képernyőn való megjelenítés előtt be kell hangolni és dekódolni. Ezt a régióban használt műsorszórási szabvánnyal, például ATSC vagy DVB szabvánnyal kompatibilis digitális TV-tuner végzi.
A legtöbb TV beépített tunerrel rendelkezik, ezért egy kompatibilis antennát közvetlenül a TV antenna bemenetéhez csatlakoztathat. Ha azonban a TV vagy a monitor nem támogatja a szükséges műsorszórási szabványt, vagy nincs antenna bemenete, külső, HDMI-kimenettel rendelkező digitális TV-átalakítóra lesz szüksége. Az átalakító koaxiális kábelen keresztül fogadja az antenna jelét, dekódolja azt, majd HDMI-n keresztül továbbítja a video- és hangjelet a kijelzőhöz.
Amire szüksége lesz: antennára, F-típusú csatlakozókkal ellátott koaxiális kábelre, HDMI-kimenettel rendelkező digitális TV-átalakítóra, HDMI-kábelre és az átalakító távirányítójára.
Az antenna csatlakoztatása
- Csatlakoztassa az antenna koaxiális kábelét a digitális átalakító ANT IN portjához.
- Csatlakoztassa a HDMI-kábel egyik végét az átalakító HDMI OUT portjához, a másik végét pedig a TV vagy monitor egyik szabad HDMI-portjához.
- Csatlakoztassa az átalakító hálózati adapterét egy elektromos aljzathoz, majd kapcsolja be az átalakítót és a kijelzőt.
- Válassza ki azt a HDMI-bemenetet, amelyhez az átalakítót csatlakoztatta.
- Az átalakító távirányítójával nyissa meg a menüt, és indítsa el az automatikus csatornakeresést. Várja meg, amíg a keresés befejeződik, hogy az átalakító felismerhesse az elérhető csatornákat.
- Ha egyes csatornák hiányoznak, vagy a vétel gyenge, állítsa át az antenna helyzetét, majd indítsa el újra a csatornakeresést.
Régi videomagnó, DVD-felvevő vagy retro játékkonzol csatlakoztatása HDMI-hez
Sok régebbi eszköz RF (koaxiális) csatlakozón keresztül továbbítja a videojelet, általában a 3-as vagy 4-es csatornán. Ahhoz, hogy ezt a jelet HDMI-porttal rendelkező TV-n jelenítse meg, analóg tunerrel felszerelt RF–HDMI átalakítóra lesz szüksége.
Vásárlás előtt ellenőrizze az eszköz hátlapját. Ha sárga, piros és fehér RCA-csatlakozókkal (kompozit jel) is rendelkezik, használja ezeket AV–HDMI átalakítóval. A kép tisztább lesz, és ezek az átalakítók olcsóbbak és könnyebben használhatók.
Az RF–HDMI átalakító beállítása:
- Csatlakoztasson egy koaxiális kábelt a régi eszköz RF OUT portjából az átalakító koaxiális IN portjába.
- Csatlakoztasson egy HDMI-kábelt az átalakító HDMI OUT portjából a TV-hez.
- Kapcsolja be az átalakítót, a régi eszközt és a TV-t.
- Állítsa a régi eszköz RF-kimenetét a 3-as vagy 4-es csatornára (sok készüléken egy kis kapcsoló található a hátlapon).
- Állítsa az átalakítót ugyanarra a csatornára (3 vagy 4).
- Kapcsolja a TV-t a megfelelő HDMI-bemenetre.

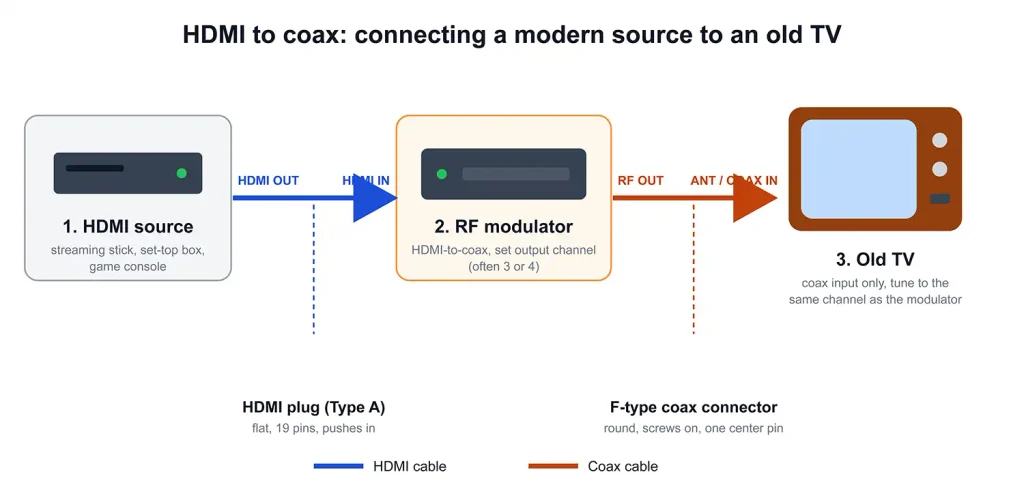

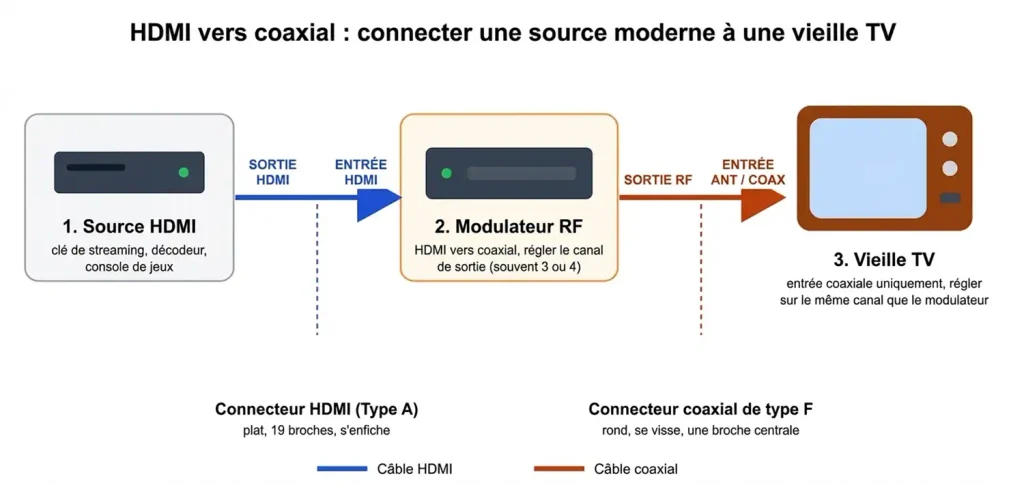

HDMI–koaxiális kapcsolat csak koaxiális bemenettel rendelkező TV-hez

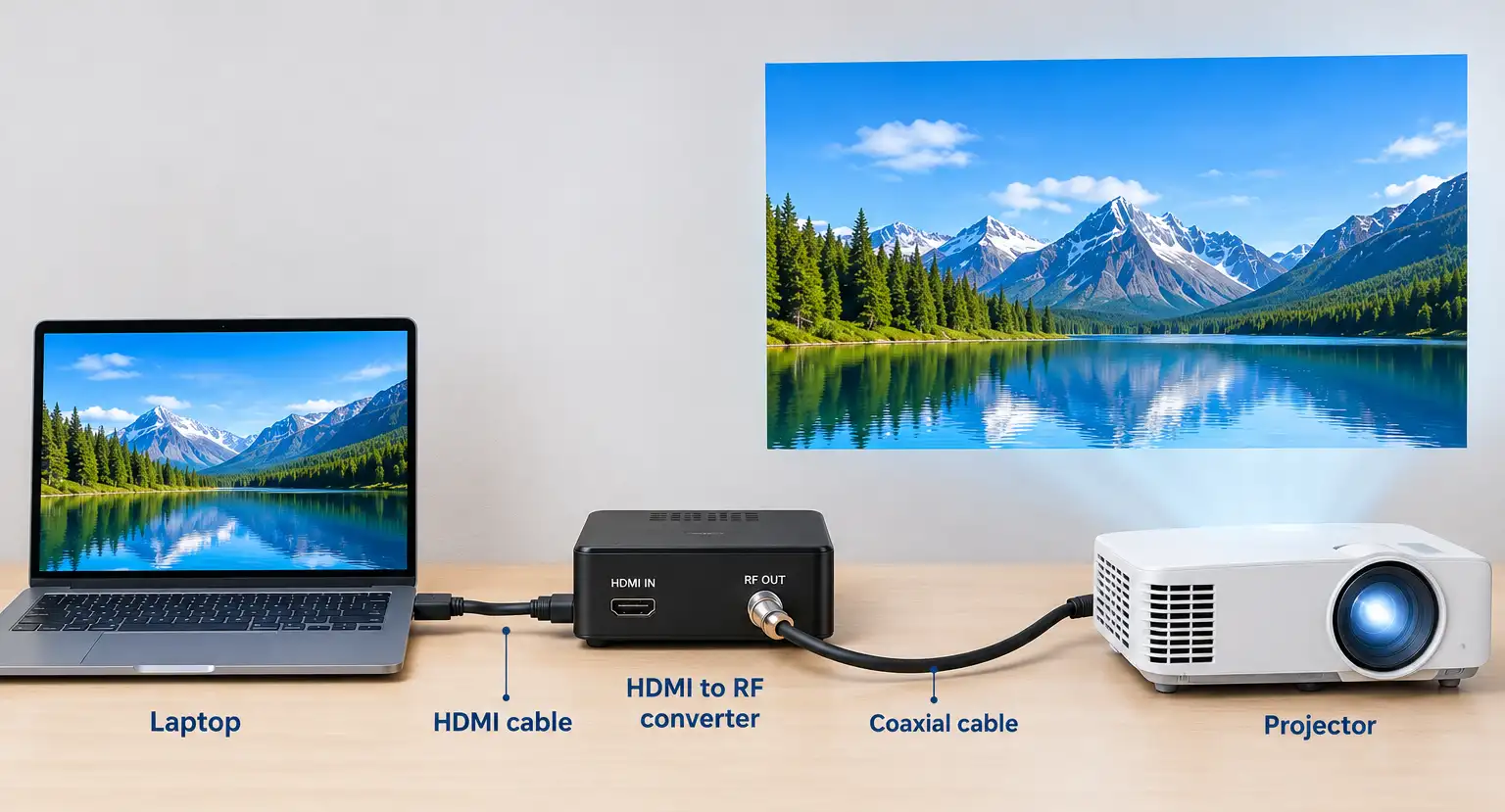

Ha HDMI-jelforrással, például streaming eszközzel, beltéri egységgel vagy játékkonzollal rendelkezik, és egy régebbi, csak koaxiális bemenettel rendelkező TV-t használ, HDMI–RF átalakítóra lesz szüksége. Ez az eszköz a HDMI-jelet RF-jellé alakítja, amely koaxiális kábelen keresztül továbbítható a TV-hez.
- Csatlakoztassa a jelforrást az átalakító HDMI IN portjához.
- Csatlakoztasson egy koaxiális kábelt az átalakító RF OUT portjából a TV antenna- vagy koaxiális bemenetéhez.
- Kapcsolja be az átalakítót, és állítsa be a kimeneti csatornát, amely általában a 3-as, a 4-es vagy egy másik szabad csatorna.
- Indítson csatornakeresést a TV-n, vagy manuálisan hangolja be ugyanarra a csatornára, amelyet az átalakítón kiválasztott.
A képminőség gyengébb lesz, mint közvetlen HDMI-kapcsolat esetén. A legtöbb RF-modulátor csak szabványos felbontást támogat, bár egyes modellek olyan digitális jelet adnak ki, amely megfelel valamely digitális TV-műsorszórási szabványnak.
Vásárlás előtt ellenőrizze a csatlakozókat. Egyes eszközök BNC-csatlakozót használnak a HDMI-jelek koaxiális kapcsolattá alakításához. A BNC-csatlakozók gyakoriak a biztonsági kamerarendszerekben és a professzionális videoberendezésekben. Bár hasonlíthatnak az antennakábelekhez használt csatlakozókra, nem kompatibilisek a legtöbb TV-n és antennakábelen megtalálható szabványos F-típusú csatlakozókkal. Mindig ellenőrizze a termékleírást, hogy a készülék Type F csatlakozóval rendelkezik-e, vagy kifejezetten támogatja-e a koaxiális RF-kimenetet.
