Az Intel az évek során számos különböző integrált grafikus megoldást használt processzoraiban. Ezeknek a grafikus megoldásoknak az elnevezése fokozatosan fejlődött az Intel GMA és Intel HD Graphics sorozatoktól az Intel Iris, UHD Graphics, Iris Xe, majd az újabb Intel Arc grafikáig. Egyes grafikus családokat több változatban is kiadtak, és különböző processzorgenerációkban használtak.
Az integrált grafika gyakorlatilag minden laptopprocesszorban és egyes asztali processzorokban megtalálható, így nincs szükség külön grafikus kártyára. Az Intel azonban integrált grafika nélküli processzorokat is gyárt, kifejezetten olyan modelleket, amelyeket különálló grafikus kártyával együtt történő használatra terveztek.

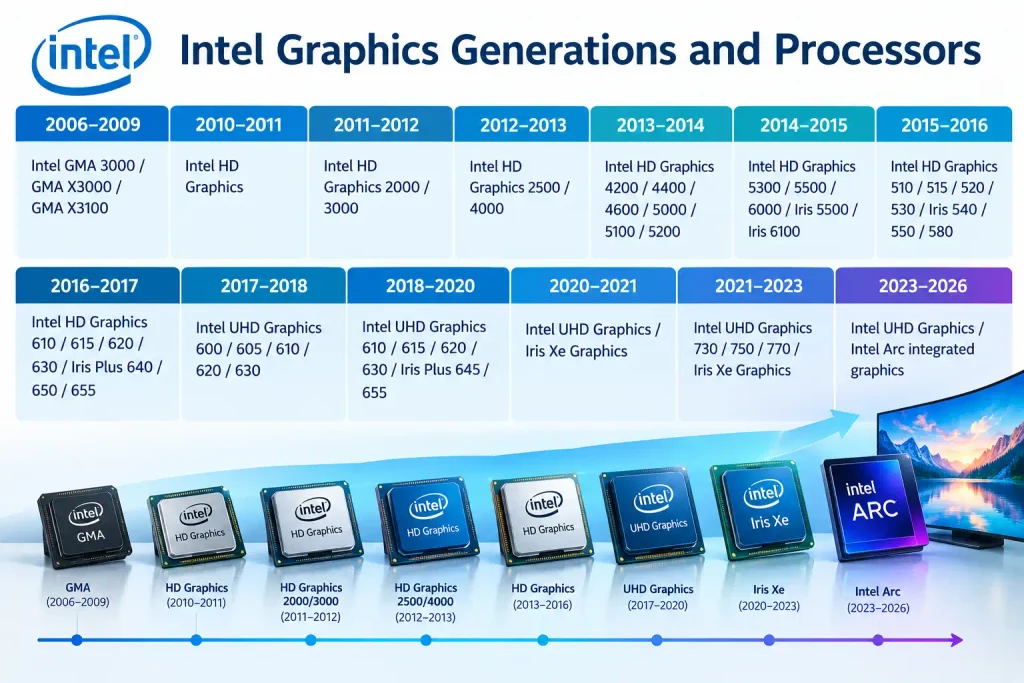

Az alábbi táblázat időrendi áttekintést ad az Intel processzorokban használt főbb integrált grafikus megoldásokról, hozzávetőleges megjelenési időszakukkal együtt. Ez megkönnyíti az Intel integrált grafikájának fejlődését a korai GMA megoldásoktól a modern grafikus architektúrákig.
| Időszak | Intel Graphics |
|---|---|
| 2006–2009 | Intel GMA 3000 / GMA X3000 / GMA X3100 |
| 2010–2011 | Intel HD Graphics |
| 2011–2012 | Intel HD Graphics 2000 / 3000 |
| 2012–2013 | Intel HD Graphics 2500 / 4000 |
| 2013–2014 | Intel HD Graphics 4200 / 4400 / 4600 / 5000 / 5100 / 5200 |
| 2014–2015 | Intel HD Graphics 5300 / 5500 / 6000 / Iris 5500 / Iris 6100 |
| 2015–2016 | Intel HD Graphics 510 / 515 / 520 / 530 / Iris 540 / 550 / 580 |
| 2016–2017 | Intel HD Graphics 610 / 615 / 620 / 630 / Iris Plus 640 / 650 / 655 |
| 2017–2018 | Intel UHD Graphics 600 / 605 / 610 / 620 / 630 |
| 2018–2020 | Intel UHD Graphics 610 / 615 / 620 / 630 / Iris Plus 645 / 655 |
| 2020–2021 | Intel UHD Graphics / Iris Xe Graphics |
| 2021–2023 | Intel UHD Graphics 730 / 750 / 770 / Iris Xe Graphics |
| 2023–2026 | Intel UHD Graphics / Intel Arc integrált grafika |
Intel GMA
Az Intel GMA (Graphics Media Accelerator) az Intel korai integrált grafikus megoldásainak családja, amelyet az Intel HD Graphics bevezetése előtt használtak. A korai generációkban a grafikus feldolgozóegység (GPU) a lapkakészlet része volt, nem pedig a processzoré. Más szóval egyetlen processzorcsomag két különálló processzort tartalmazott: a CPU-t és a GPU-t. Az ismert modellek közé tartozik a GMA 950, a GMA 3000, a GMA X3000 és a GMA X3100.
A korai GMA megoldásokat elsősorban képkimenetre, asztali grafikára, videolejátszásra és alapvető 3D-gyorsításra tervezték. A GMA X3000 egy programozhatóbb architektúrát vezetett be egységes végrehajtási erőforrásokkal.
Az integrált grafika jelentősen gyengébb volt a különálló grafikus kártyáknál, és alacsony költségű alternatívát jelentett az alapvető grafikai képességekhez.
Intel HD Graphics
Az Intel HD Graphics rendszer az első generációs Intel Core processzorokkal együtt jelent meg. Az első Westmere sorozatú processzorokban a CPU és a GPU különálló lapkák voltak, amelyek egyetlen csomagban helyezkedtek el. A Sandy Bridge architektúrában az Intel a CPU-t és a GPU-t ugyanarra a szilíciumlapkára integrálta. A Sandy Bridge architektúra emellett bevezette az Intel Quick Sync Video technológiát, amely dedikált hardveres gyorsítást biztosít a videokódoláshoz és az átkódoláshoz.
Intel HD Graphics 2000 és 3000
A HD Graphics 2000 és HD Graphics 3000 grafikus magokat 2011-ben vezették be a második generációs, Sandy Bridge architektúrára épülő Intel Core processzorokkal együtt.
A HD Graphics 2000 6 végrehajtási egységgel (EU) rendelkezett, míg a HD Graphics 3000 12 EU-val, így a HD Graphics 3000 volt az erősebb változat. Mindkét grafikus processzor megosztott DDR3 rendszermemóriát használt dedikált grafikus memória helyett.
A Sandy Bridge volt az a generáció is, amelyben az Intel a CPU-t és a GPU-t ugyanarra a fizikai szilíciumlapkára integrálta. Egy másik fontos újítás a Quick Sync Video technológia volt, amely dedikált hardvert biztosított a videokódoláshoz és az átkódoláshoz. Ez a funkció később szabványossá vált.
Intel HD Graphics 2500 és 4000
A HD Graphics 2500 és HD Graphics 4000 grafikus magokat 2012-ben vezették be a harmadik generációs, Ivy Bridge architektúrára épülő Intel Core processzorokkal együtt.
Az Ivy Bridge architektúra ezeknél a processzoroknál az Intel 22 nm-es gyártástechnológiáját is bevezette. Az integrált grafika DirectX 11 támogatást, valamint továbbfejlesztett hardveres videodekódolást, videofeldolgozást és több kijelző támogatását kapott.
Intel HD Graphics 4200, 4400, 4600, 5000, 5100 és 5200
Ezeket a grafikus processzorokat 2013-ban vezették be a negyedik generációs, Haswell architektúrára épülő Intel Core processzorokkal együtt.
Az Intel jelentősen növelte a végrehajtási egységek számát. A HD Graphics 4200, 4400 és 4600 modellek 20 EU-val rendelkeztek, míg a nagyobb teljesítményű HD Graphics 5000, 5100 és 5200 modellek elérték a 40 EU-t.
A HD Graphics 5000 sorozatot elsősorban mobil processzorokban használták. A nagyobb teljesítményű Iris Pro Graphics 5200 még tovább ment, és 128 MB eDRAM-ot kapott, amely nagy sebességű gyorsítótárként működött, és csökkentette a rendszermemória sávszélessége által okozott teljesítménykorlátokat.
A Haswell architektúra DirectX 11.1 támogatást és továbbfejlesztett multimédiás feldolgozóhardvert is bevezetett.
Intel HD Graphics 5300, 5500 és 6000
A HD Graphics 5300, 5500 és 6000 grafikus processzorok a 2014–2015-ben bevezetett Broadwell generációhoz tartoztak. A Broadwell volt az első olyan Intel Core processzorgeneráció a tömegpiacon, amely 14 nm-es gyártástechnológiával készült.
A HD Graphics 5500 24 végrehajtási egységgel (EU) rendelkezett, míg a HD Graphics 6000 48-cal. Így a 6000-es modell kétszer annyi végrehajtási egységet tartalmazott, mint az 5500-as modell.
Az Intel az energiahatékonyságot és a multimédiás feldolgozási képességeket is továbbfejlesztette. Ezek a változtatások különösen fontosak voltak a laptopok esetében, ahol az integrált grafikának nagyobb teljesítményt kellett biztosítania az energiafogyasztás jelentős növelése nélkül. Az Intel egyes nagyobb teljesítményű mobil grafikus konfigurációkban továbbra is használt eDRAM-ot.
Intel Iris és Iris Pro
Az Iris az Intel nagyobb teljesítményű integrált grafikus megoldásainak sorozata volt. A Broadwell és Skylake generációk egyes mobil processzoraiban használták.
A Skylake architektúra olyan grafikus megoldásokat tartalmazott, mint az Iris 540, Iris 550 és Iris Pro 580. Az Iris Pro 580 72 végrehajtási egységgel (EU) és 128 MB eDRAM-mal rendelkezett, így jelentősen több erőforrást biztosított a műveletek végrehajtásához, mint az ugyanebben az időszakban elérhető szabványos HD Graphics megoldások. Elmondható, hogy ezek a grafikus processzorok már megközelítették a középkategóriás különálló grafikus kártyák teljesítményét.
Intel HD Graphics 510, 515, 520 és 530
A HD Graphics 510, 515, 520 és 530 grafikus processzorokat 2015-ben vezették be a Skylake processzorokkal együtt. Az Intel megváltoztatta az elnevezési rendszerét, és a korábbi 4000-es és 5000-es sorozat modellszámait az 500-as sorozat jelöléseivel váltotta fel.
A HD Graphics 510 12 EU-val rendelkezett, míg a HD Graphics 515, 520 és 530 egyenként 24 EU-val. A HD Graphics 520-at széles körben használták mobil processzorokban, a HD Graphics 530 pedig a nagyobb teljesítményű Core asztali processzorokban jelent meg.
A Skylake architektúra bevezette a DirectX 12 és az OpenCL 2.0 támogatását, valamint továbbfejlesztette a multimédiás feldolgozást és a nagy felbontású kijelzők támogatását.
Intel HD Graphics 610, 615, 620 és 630
A HD Graphics 610, 615, 620 és 630 grafikus processzorokat 2016–2017-ben vezették be a Kaby Lake processzorokkal együtt. A HD Graphics 610 12 EU-val rendelkezett, míg a HD Graphics 615, 620 és 630 egyenként 24 EU-val. Így a végrehajtási egységek számát tekintve a legtöbb modell hasonló maradt a Skylake-alapú megfelelőihez.
Jelentősebb változtatásokat hajtottak végre a médiamotorban. A Kaby Lake jelentősen továbbfejlesztett hardveres gyorsítást kínált a HEVC/H.265 és VP9 formátumokhoz, beleértve a 10 bites videót is. Ennek eredményeként a platform sokkal alkalmasabbá vált a hardveresen gyorsított 4K videolejátszásra, miközben csökkentette a CPU terhelését.
Intel UHD Graphics
Az Intel több generációban és termékszegmensben kezdte használni az „UHD Graphics” elnevezést. A modellek között szerepelt az UHD Graphics 600, 605, 610, 620 és 630.
Az UHD Graphics 630 például a Coffee Lake processzorokban jelent meg, és 24 EU-val rendelkezett. Ezért önmagában az „UHD” elnevezés nem határozott meg konkrét teljesítményszintet. Az UHD Graphics 630 és a későbbi UHD Graphics 770 különböző generációkhoz tartozik, eltérő architektúrával és képességekkel.
A későbbi asztali processzorok UHD Graphics 730 és UHD Graphics 770 grafikát tartalmaztak. Az Alder Lake processzorokban használt UHD Graphics 770 a végrehajtási egységek számát 32 EU-ra növelte, szemben az UHD Graphics 630 24 EU-jával. Az Intel tovább javította a médiamotort, a 4K videó támogatását, valamint a HEVC és VP9 dekódolását, és a későbbi generációkban hardveres AV1 támogatást is hozzáadott.
Intel Iris Xe Graphics
Az Iris Xe Graphics 2020-ban jelent meg a mobil Tiger Lake processzorokkal. Ez jelentős architekturális változást jelentett, mivel az Intel új Xe-LP grafikus architektúrájára épült a korábbi HD/UHD Graphics architektúra helyett.
A mobil Iris Xe konfigurációk elérték a 96 végrehajtási egységet, ami jelentős növekedést jelentett a korábbi UHD Graphics megoldásokban található 24 EU-hoz képest. A Xe-LP fejlettebb médiamotort is bevezetett hardveres AV1-dekódolással, valamint DirectX 12 támogatással és továbbfejlesztett többkijelzős képességekkel.
Az Iris Xe tényleges teljesítménye nagymértékben függ a memóriakonfigurációtól. Mivel a GPU dedikált VRAM helyett rendszermemóriát használ, a gyorsabb memória, például az LPDDR4x vagy LPDDR5, jelentős hatással lehet a grafikus teljesítményre.
Intel Arc Graphics
Az Intel Arc a következő generációt képviseli. A Xe HPG architektúrát kezdetben az Intel Arc különálló grafikus kártyáiban használták, majd később hatással volt az integrált Arc grafika fejlesztésére egyes Core Ultra processzorokban.
Az Iris Xe-hez képest az Arc osztályú grafikus megoldások speciális XMX processzorokat tartalmaznak a mesterséges intelligenciával kapcsolatos feladatokhoz, valamint ray tracing egységeket a hardveresen gyorsított ray tracinghez.
A Core Ultra processzorokban az integrált Arc grafika nem egyszerűen az UHD Graphics vagy az Iris Xe magasabb órajelű változata. Az új Xe architektúrát használja fejlettebb grafikai, médiafeldolgozási és AI-képességekkel.
