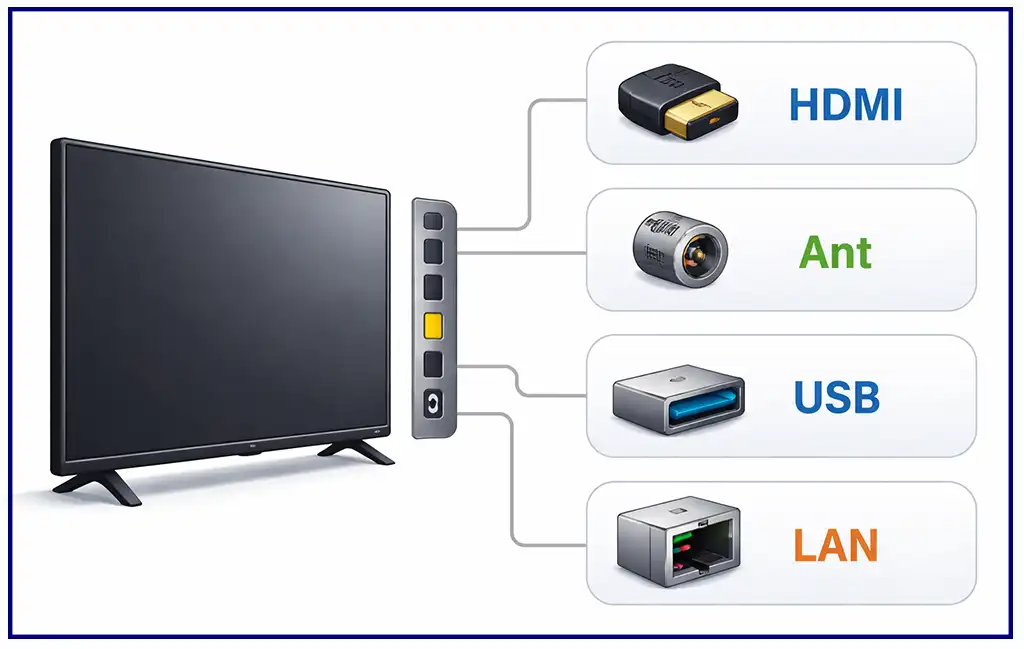

A modern televíziókon többféle port található külső eszközök csatlakoztatásához. A HDMI a legfontosabb csatlakozó, de a TV-készülékeken USB-, Ethernet-, optikai audiokimenet, antenna- és műholdas bemenet is lehet. A régebbi modelleken komponens-, kompozit- vagy SCART-csatlakozók is előfordulhatnak.
A csatlakozók száma és típusa a TV-modelltől függ. Egyes csatlakozók főként a régebbi televíziókon találhatók, míg a HDMI, az USB és a hálózati csatlakozás a legtöbb modern TV-n alapvetőnek számít.
A TV-portok és csatlakozók rövid áttekintése
| Port | Fő cél | Jel típusa | Használat modern TV-készülékeken |
|---|---|---|---|
| HDMI | Kép és hang | Digitális | Nagyon gyakori |
| USB | Adattárolás és perifériák | Digitális | Nagyon gyakori |
| Ethernet (LAN) | Internet és otthoni hálózat | Digitális | Gyakori |
| Optikai (S/PDIF) | Külső hang | Digitális | Gyakori |
| ANT IN | Antenna vagy kábel-TV | RF | Gyakori |
| SAT | Műholdas TV | RF | Egyes modelleken |
| Component (Y/Pb/Pr) | Régebbi videokészülékek | Analóg | Ritka |
| Composite (AV/RCA) | Régebbi video- és audiokészülékek | Analóg | Ritka |
| SCART | Régebbi európai berendezések | Analóg | Elavult |
| IR Out | Külső eszközök vezérlése infravörös jellel | Infravörös | Ritka |
A csatlakozás kiválasztása a csatlakoztatott eszköztől függ. A játékkonzolok és a Blu-ray-lejátszók általában HDMI-n keresztül csatlakoznak. A soundbarhoz HDMI ARC/eARC használható, vezetékes hálózati kapcsolat esetén pedig Ethernet-csatlakozásra van szükség.
HDMI
A HDMI (High-Definition Multimedia Interface) a digitális video- és hangjelek TV-re vagy TV-ről történő továbbításának legfontosabb csatlakozója. Játékkonzolok, streaming eszközök, Blu-ray-lejátszók, számítógépek, AV-vevők és soundbarok csatlakoztatására használható.
Egyetlen kábel továbbítja a képet és a hangot, ami kényelmesebb, mint a régebbi analóg csatlakozások használata.
A HDMI képességei a specifikációtól és az adott készülék megvalósításától függenek. Egy HDMI 2.1 port nem jelenti automatikusan azt, hogy a HDMI 2.1 összes funkcióját támogatja.
HDMI-verziók
| HDMI-verzió | Tipikus képességek |
|---|---|
| HDMI 1.3 | Nagyobb sávszélesség és többcsatornás hang támogatása |
| HDMI 1.4 | 4K videó akár 30 Hz-en, 3D, ARC |
| HDMI 2.0 | 4K videó akár 60 Hz-en |
| HDMI 2.0a | HDR támogatás hozzáadása |
| HDMI 2.0b | HLG támogatás hozzáadása |
| HDMI 2.1 | Nagyobb sávszélesség és olyan funkciók, mint a 4K akár 120 Hz-en kompatibilis eszközökön |
A maximális felbontást és képfrissítési frekvenciát nem csak a HDMI-verzió határozza meg. A TV-nek, a forráseszköznek, a kábelnek és a használt HDMI-portnak együtt kell támogatnia az adott üzemmódot.
Például a PlayStation 5 vagy az Xbox Series X|S 4K 120 Hz-es használatához a TV-nek és a csatlakozásnak is támogatnia kell ezt a módot. Egy TV-készülék összes HDMI-portja nem feltétlenül rendelkezik ugyanazokkal a képességekkel.
HDMI ARC és eARC
Egyes HDMI-portok támogatják az ARC (Audio Return Channel) funkciót, amely lehetővé teszi, hogy a TV a hangot HDMI-kábelen keresztül továbbítsa egy kompatibilis soundbarhoz vagy AV-vevőhöz.
Az eARC az ARC újabb változata, amely nagyobb sávszélességet biztosít, és magasabb minőségű hangformátumokat támogat.
| Funkció | HDMI ARC | HDMI eARC |
|---|---|---|
| Hang továbbítása TV-ről soundbarra | Igen | Igen |
| HDMI-kábelt használ | Igen | Igen |
| Nagy sávszélességű hang | Korlátozott | Igen |
| Veszteségmentes többcsatornás hang | Korlátozott | Igen |
| Modern házimozihoz | Igen | Jobb választás |
Ha a TV és a soundbar is támogatja az eARC funkciót, általában a HDMI eARC használata az ajánlott megoldás. A csatlakozó általában HDMI ARC/eARC jelölést kap.
USB
Az USB-portok adattároló eszközök és bizonyos perifériák csatlakoztatására használhatók.
- Fényképek, zenék és videók lejátszása USB-meghajtóról
- TV-műsorok rögzítése
- Billentyűzet vagy egér csatlakoztatása
- Kis külső eszközök tápellátása
- Kompatibilis kamerák és tartozékok csatlakoztatása
A TV-készülékek USB 2.0 vagy újabb, gyorsabb USB-verziókat is használhatnak. Az USB 2.0 maximális sebessége 480 Mbps, míg az USB 3.x ennél jóval nagyobb sebességet is biztosíthat.
A tényleges funkciók a TV szoftverétől függenek. Az, hogy egy TV-n van USB-port, nem jelenti automatikusan azt, hogy minden USB-eszközt vagy fájlformátumot támogat.
Ethernet (LAN)
Az Ethernet-port segítségével a TV hálózati kábellel csatlakoztatható az útválasztóhoz vagy az otthoni hálózathoz.
Ez különösen akkor hasznos, ha a TV messze van a Wi-Fi-útválasztótól, gyenge a vezeték nélküli jel, nagy a Wi-Fi-hálózat terhelése, vagy a stabil kapcsolat fontosabb a vezeték nélküli kényelemnél.
Az Ethernet nem feltétlenül lassabb a Wi-Fi-nél. A sebesség a TV hálózati hardverétől, az útválasztótól és az internetkapcsolattól függ. Egyes TV-k Fast Ethernet, mások Gigabit Ethernet csatlakozást használnak.
A videostreaminghez mindkét kapcsolat elegendő lehet, de nehéz vezeték nélküli körülmények között a vezetékes kapcsolat stabilabb.
Optikai audiokimenet (S/PDIF)
Az optikai S/PDIF/TOSLINK csatlakozó digitális hang továbbítására szolgál a TV és egy soundbar, AV-vevő vagy más audioberendezés között.
Ez akkor lehet hasznos, ha a külső audioeszköz nem támogatja a HDMI ARC/eARC funkciót.
Az optikai kapcsolat támogatja a sztereó hangot és bizonyos tömörített többcsatornás hangformátumokat, de a sávszélessége korlátozottabb, mint a HDMI eARC-é. Emiatt nem alkalmas minden modern házimozi-rendszerhez.
Ha a TV és a külső audioeszköz is támogatja a HDMI eARC funkciót, a HDMI általában több lehetőséget kínál.
Antennabemenet (ANT IN)
Az ANT IN csatlakozó antenna vagy – az adott országtól és műsorszórási rendszertől függően – kábel-TV csatlakoztatására szolgál.
Ez általában egy koaxiális RF-csatlakozó, amelyet ANT IN, RF IN vagy hasonló jelöléssel látnak el.
A beépített tuner határozza meg, hogy a TV milyen műsorszórási szabványokat támogat. A modelltől és a piaci régiótól függően a TV földfelszíni, kábel- vagy más típusú adásokat is fogadhat.
Az antennabemenet továbbra is fontos, bár sok felhasználó már streaming szolgáltatásokat használ.
Műholdas bemenet (SAT)
Egyes TV-készülékeken, különösen Európában és más, műholdas TV-t széles körben használó régiókban, külön SAT IN csatlakozó is található.
A kompatibilis, beépített műholdas tunerrel rendelkező TV közvetlenül képes fogadni a műholdvevő antennából érkező jelet.
Az ANT IN csatlakozó önmagában nem jelenti azt, hogy a TV támogatja a műholdas vételt. A külön SAT bemenet általában azt jelzi, hogy a készülék műholdas vételhez szükséges hardverrel rendelkezik.
Komponens videó (Y/Pb/Pr)
A komponens videó egy régebbi analóg videocsatlakozási szabvány, amely három videojelet használ:
- Y – fényerő és szinkronjel
- Pb – kék színkülönbségi jel
- Pr – vörös színkülönbségi jel
A csatlakozók általában zöld, kék és piros színűek.
A komponens videó jobb képminőséget biztosított, mint a kompozit videó, és DVD-lejátszókkal, játékkonzolokkal és más régebbi videoberendezésekkel használták.
A komponens videó nem továbbít hangot, ezért külön bal és jobb oldali audiocsatlakozásra is szükség van.
Napjainkban ez a csatlakozás nagyrészt eltűnt, és főként régebbi berendezések használatához lehet szükség rá.
Kompozit videó és RCA
A kompozit videó egy régebbi analóg szabvány. A sárga RCA-csatlakozó továbbítja a videojelet, míg a piros és fehér RCA-csatlakozók a jobb és bal oldali sztereó hangot továbbítják.
A kép teljes információja egyetlen videojelben van összekapcsolva, ezért a képminőség gyengébb, mint komponens vagy HDMI használatakor.
Egyes régebbi vagy olcsóbb TV-készülékeken még megtalálható. Néha speciális adapteren keresztül csatlakoztatható egy saját kialakítású AV-bemenethez.
SCART
A SCART HDMI előtti időszakban széles körben használt csatlakozó volt Európában.
Analóg video- és audiojeleket továbbíthat, többek között kompozit és RGB jeleket is.
VCR-ekkel, DVD-lejátszókkal, digitális TV-vevőkkel és régebbi játékkonzolokkal használták.
A SCART ma már elavult és ritka. Régi berendezések modern TV-hez történő csatlakoztatásához átalakítóra lehet szükség.
RGB-csatlakozások
Az RGB olyan videóátviteli mód, amelyben a vörös, zöld és kék komponensek külön jeleken keresztül kerülnek továbbításra.
Az RGB különböző fizikai csatlakozókat jelenthet, ezért nem szabad automatikusan összekeverni a három RCA-csatlakozót használó komponens videóval.
A régebbi elektronikai berendezések RGB-jelet továbbíthattak SCART-on vagy más csatlakozón keresztül.
A modern TV-k általában digitális HDMI-csatlakozást használnak az analóg RGB helyett.
IR Out
Az IR Out infravörös kimenetet jelent, amelyet bizonyos külső infravörös adapterekkel és vezérlőrendszerekkel használnak.
Lehetővé teheti, hogy a TV infravörös jelen keresztül vezéreljen kompatibilis külső berendezéseket.
Ez a megoldás főként régebbi vagy speciális TV-készülékeken volt gyakoribb. A modern televíziók egyre inkább HDMI-CEC-et, Bluetooth-t és hálózati vezérlést használnak, ezért a külön IR Out csatlakozó ma már ritka.
Melyik TV-portot érdemes használni?
| Eszköz | Ajánlott csatlakozás |
|---|---|
| PlayStation 5 / Xbox Series X|S | HDMI, lehetőleg a szükséges HDMI 2.1 funkciókat támogató port |
| Blu-ray-lejátszó | HDMI |
| Streaming adapter/eszköz | HDMI |
| PC/laptop | HDMI |
| Soundbar | HDMI eARC vagy ARC |
| AV-vevő | HDMI |
| USB flash meghajtó | USB |
| Vezetékes internet | Ethernet |
| Wi-Fi internet | Beépített Wi-Fi |
| Antenna | ANT IN |
| Műholdvevő antenna | SAT IN, ha támogatott |
| Régi DVD-lejátszó | HDMI, ha rendelkezésre áll; egyébként komponens vagy kompozit |
| VCR | Kompozit vagy SCART régebbi TV-ken; modern TV esetén átalakítóra lehet szükség |
A legtöbb modern eszköz esetében a HDMI az első választás, mivel egyetlen kábelen keresztül képes digitális kép- és hangjelet továbbítani.
