HDMI-CEC står for High Definition Multimedia Interface – Consumer Electronics Control. Det er et system for å kontrollere flere enheter som er koblet til via HDMI; mer om dette senere.
Teknologien ble utviklet og brukt i massevis i HDMI 1.2 eller høyere porter. For å orientere deg, hvis du har en TV eller annen enhet med HDMI-porter og den er laget etter 2006, har den sannsynligvis HDMI CEC. Selv om den første HDMI 1.0-standarden ble designet for å bruke CEC, burde produsentene ofte ha lagt mer vekt på dette kravet; det var mange enheter uten CEC-støtte i HDMI-portene.
Historien om HDMI CEC
CEC-systemet (Consumer Electronics Control) ble først introdusert i analoge apparater som fjernsyn og videospillere, og det fungerte via SCART-kontakter. Denne teknologien gjorde det mulig for brukere å kontrollere videospillere ved hjelp av TV-fjernkontrollene, men den var ikke mye brukt ettersom ikke alle TV-er hadde SCART-kontakter, og videospillernes fjernkontroller hadde bare begrenset funksjonalitet. Med fremveksten av HDMI-porter ble CEC-systemet integrert i HDMI, noe som gjorde det til en viktig funksjon i alle enheter som har HDMI-porter.
HDMI CEC forklart med et eksempel
Jeg vil prøve å forklare det så enkelt som mulig: HDMI CEC betyr at du har flere enheter, oftest brukt som følger: du har en TV, en streaming-enhet som Roku eller Chromecast koblet til HDMI-porten på TV-en, og du har en lydmottaker eller soundbar koblet til en andre port merket HDMI ARC (eARC). Så hvis du aktiverer HDMI CEC på alle enheter, trenger du bare å slå på en enhet om gangen for å slå på alle enhetene, for eksempel kan du be Alexa om å slå på Chromecast, og deretter slås TV-en og lydplanken automatisk på. Du kan deretter kontrollere strømmeenheten med TV-fjernkontrollen.
Hvordan HDMI CEC fungerer fysisk
For å bruke HDMI CEC må flere krav oppfylles.
HDMI-kabelen må støtte CEC og bruke en separat ledning for å føre signalet over kabelen. Noen kabelprodusenter kan spare penger og ikke lage denne ledningen i kabelen.
Alle enheter du vil kontrollere må støtte HDMI CEC.
Kontrollen gjøres som følger. Når du aktiverer HDMI CEC-modus på enhetene, forblir HDMI-porten aktivert.
La oss se på et eksempel på å slå på en TV med Chromecast. Bare slå på Chromecast; denne enheten genererer en kontrollkode (Power) og overfører denne koden til TV-en; TV-en mottar denne koden og forstår signalet for å slå på og vil slå på TV-en. På samme måte, i revers, slår du på Chromecast TV. Deretter, hvis du vil kontrollere en enhet, vil alle signaler fra TV-en overføres via HDMI til ønsket enhet.
Hvis du for eksempel vil legge til lyd i soundbaren, tar du fjernkontrollen fra TV-en og trykker på boost-knappen. Kommandoen går til TV-en, og TV-en sender denne kommandoen til alle andre enheter. Det er en liten nyanse her; begge enhetene vil svare hvis de forstår kommandoen. For eksempel vil Chromecast og soundbar legge til lyd.
HDMI CEC-struktur for digitale enheter
Når du aktiverer HDMI CEC-støtte på en enhet, kobles den ekstra enheten til en enkelt styringsbuss med opptil 15 enheter. Den nye enheten registreres og tildeles en logisk adresse, og dens type (TV, spiller, strømmeenhet, lydenhet) er spesifisert for riktig drift. Siden HDMI først og fremst er et videogrensesnitt, vil en TV eller skjerm alltid bli valgt som den primære enheten.
HDMI CEC-kommandostruktur
HDMI CEC-kommandoer består av 10 biter. Det kan være to kommandoblokker; den første blokken forteller hvilken enhet som initierte kommandoen og for hvilken enhet, og den andre blokken overfører kommandoen for utførelse.
Men hvis det ikke er behov for å adressere en bestemt enhet, overføres bare kommandoblokken; dette er tilfelle i de fleste tilfeller.
Eksempel: Du har en TV, en Chromecast og en lydplanke, som i forrige eksempel. Uansett hvilken enhet du slår på først, vil HDMI CEC sende en kommando fra den aktiverte enheten slik at alle enheter som er koblet til CEC-bussen slås på.
Deretter, mens du ser på en video på Chromecast, vil du sette seingen på pause. Ta TV-fjernkontrollen og trykk på pauseknappen; TV-en genererer en kommando for å stoppe visningen og overfører denne kommandoen til bussen; i dette tilfellet er det bare Chromecast som kan svare. Bare den kan gjenkjenne denne kommandoen. Lydplanken støtter ikke denne kommandoen og vil ignorere den.
Hvilke kommandoer støtter HDMI CEC
HDMI CEC kan støtte mange kommandoer. Alle kommandoer er tildelt en spesifikk kode for riktig kommunikasjon. Kommandoene er en liste over kommandoer, men veldig konvensjonelle.
- Strømkontrollkommandoer: Slå på enheten og sett den i standby-modus.
- Kommandoer for å kontrollere videoavspilling: start, stopp, pause.
- Kommandoer for markørkontroll: Velg en video via strømmeenhetens meny.
- Lydkontrollkommandoer: lydkontroll.
Det finnes andre kommandoer, men de brukes sjelden i praksis.
Slik aktiverer du HDMI CEC på TV-en og andre enheter

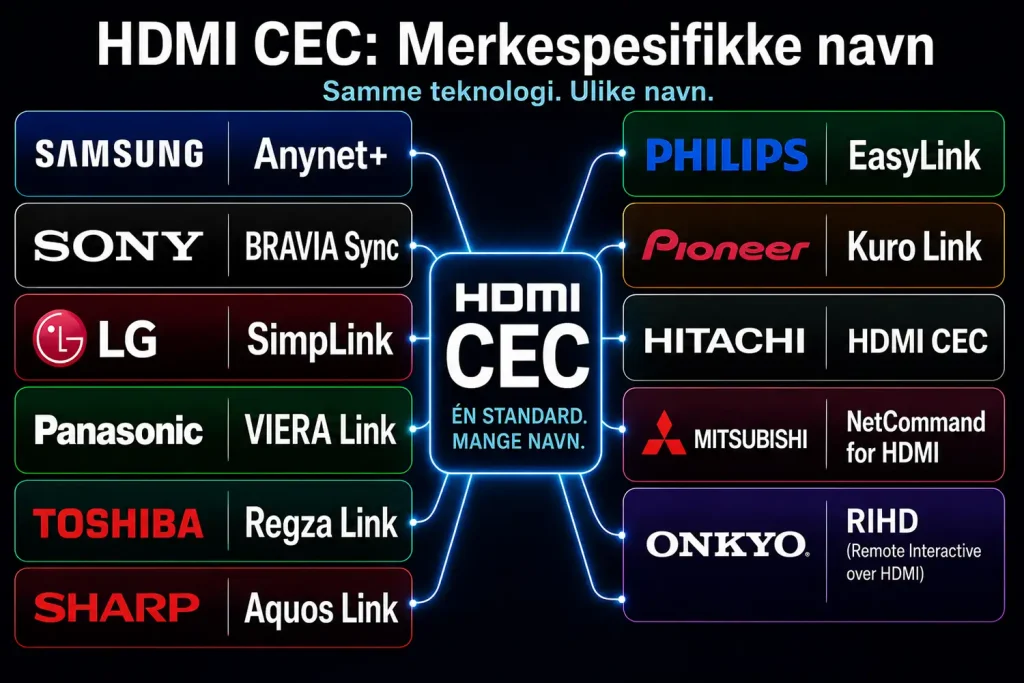

Du bør vite at da HDMI CEC ble introdusert i 2007, hadde TV-apparater lite å tilby, så selskapenes markedsavdelinger bestemte seg for å kalle HDMI CEC-støtte ved navn. Dette gjorde det mulig for kundene å presentere en unik teknologi da det var vanlig å finne TV-reklamer for Samsung som nevnte at TV-en støtter Anynet + -teknologi. Og ubevisst trodde forbrukeren at TV-en hadde noe spesielt. Dette er bare en annonse, men som et resultat har TV-apparater forskjellige navn for HDMI CEC, men noen ganger i parentes forklarer de hva det er. Som et resultat kalles dette HDMI CEC i noen merker.
- Anynet (Anynet+) – Samsung
- Aquos Link – Sharp.
- BRAVIA Sync – Sony
- HDMI-CEC – Hitachi
- Kuro Link – Pioner
- CE-Link og Regza Link – Toshiba
- RIHD – Onkyo
- SimpLink – LG
- HDAVI Control, EZ-Sync og VIERA Link – Panasonic
- EasyLink – Philips
- NetCommand for HDMI – Mitsubishi
For å begynne å bruke HDMI CEC, må du aktivere HDMI CEC-innstillingen. Aktivering av HDMI CEC krever ikke ytterligere innstillinger. For eksempel må du finne Anynet + på din Samsung TV og slå den på.
På samme måte må du finne og aktivere innstillingen på andre enheter. Du må gå til menyen til den tilsvarende enheten og finne CEC-innstillingen. Siden det er så mange enheter, vil jeg ikke gi deg eksempler.
Problemer ved bruk av HDMI CEC
Hvilke problemer kan du støte på når du bruker HDMI СEC? Du bør være oppmerksom på at utstyrsprodusenter angir muligheten for kompatibilitetsproblemer når du bruker HDMI CEC med forskjellige utstyrsmerker. Protokollen er den samme, men noen produsenter kan bare delvis frigjøre noen kommandoer, noe som kan forårsake problemer. Dette kan bare kontrolleres eksperimentelt.
Et annet mulig problem er å bruke kabler som trenger CEC-støtte. Selv om det som standard, hvis du kjøper en HDMI 1.4-kabel, skal den støtte CEC, er det unntak. Sjekk kabelen for HDMI-støtte på andre enheter.
Du kan også støte på problemer hvis du bruker utstyr fra forskjellige produsenter og forskjellige årganger, særlig hvis en av enhetene er ganske gammel.
HDMI CEC er en nyttig funksjon som gjør det mulig å styre flere enheter via én fjernkontroll eller enhet. Hvis du for eksempel har en TV, Chromecast og lydplanke som alle er koblet til via HDMI, kan du slå dem alle på ved å bare slå på TV-en.
En annen måte å bruke HDMI CEC på er hvis TV-en din ikke støtter stemmeassistenter som Alexa. Hvis du har en strømmeenhet som kan kontrollere Alexa, kan du slå på TV-en ved å aktivere strømmeenheten, som deretter slår på TV-en via HDMI CEC.
Selv om HDMI CEC også brukes i andre systemer som videoovervåking, brukes det oftest på TV-er. Alt i alt er HDMI CEC en praktisk og effektiv måte å enkelt kontrollere flere enheter på.
Hvordan du kan bruke HDMI CEC
HDMI CEC er en nyttig funksjon som gjør det mulig å styre flere enheter via én fjernkontroll eller enhet. Hvis du for eksempel har en TV, Chromecast og lydplanke som alle er koblet til via HDMI, kan du slå dem alle på ved å bare slå på TV-en.
En annen måte å bruke HDMI CEC på er hvis TV-en din ikke støtter stemmeassistenter som Alexa. Hvis du har en strømmeenhet som kan kontrollere Alexa, kan du slå på TV-en ved å aktivere strømmeenheten, som deretter slår på TV-en via HDMI CEC.
Selv om HDMI CEC også brukes i andre systemer som videoovervåking, er det mest brukt på TV-er. Alt i alt er HDMI CEC en praktisk og effektiv måte å enkelt kontrollere flere enheter på.
