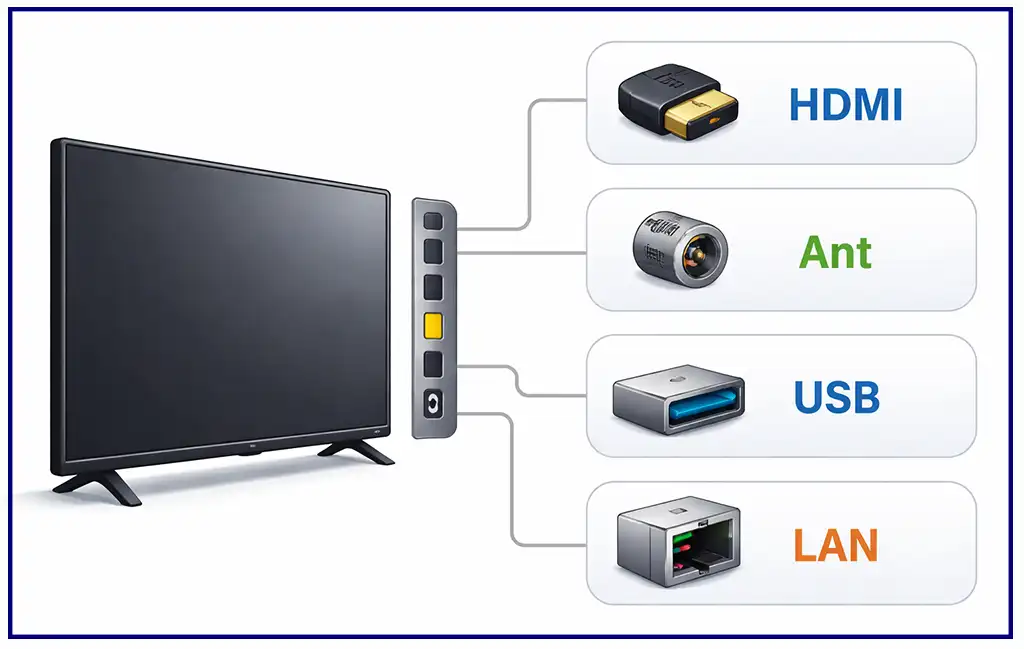

Moderne TV-er har flere typer porter for tilkobling av eksterne enheter. HDMI er den viktigste, men TV-er kan også ha USB, Ethernet, optisk lydutgang samt antenne- og satellittinnganger. Eldre modeller kan ha komponent-, kompositt- eller SCART-tilkoblinger.
Antallet og typen porter avhenger av modellen. Noen tilkoblinger finnes hovedsakelig på eldre TV-er, mens HDMI, USB og nettverkstilkoblinger er standard på de fleste moderne TV-er.
Kort oversikt over TV-porter og tilkoblinger
| Port | Hovedformål | Signaltype | Bruk på moderne TV-er |
|---|---|---|---|
| HDMI | Video og lyd | Digital | Svært vanlig |
| USB | Datalagring og eksterne enheter | Digital | Svært vanlig |
| Ethernet (LAN) | Internett og hjemmenettverk | Digital | Vanlig |
| Optical (S/PDIF) | Ekstern lyd | Digital | Vanlig |
| ANT IN | Antenne eller kabel-TV | RF | Vanlig |
| SAT | Satellitt-TV | RF | Finnes på enkelte modeller |
| Component (Y/Pb/Pr) | Eldre videoenheter | Analog | Sjelden |
| Composite (AV/RCA) | Eldre video- og lydenheter | Analog | Sjelden |
| SCART | Eldre europeisk utstyr | Analog | Utdatert |
| IR Out | Styring av eksterne enheter med infrarødt signal | Infrarød | Sjelden |
Valg av tilkobling avhenger av enheten. Spillkonsoller og Blu-ray-spillere bruker vanligvis HDMI, lydplanker bruker HDMI ARC/eARC, mens Ethernet kan brukes når en stabil kablet nettverkstilkobling er ønskelig.
HDMI
HDMI (High-Definition Multimedia Interface) er den viktigste tilkoblingen for digital video og lyd til eller fra TV-en. Den brukes til spillkonsoller, strømmeenheter, Blu-ray-spillere, datamaskiner, AV-mottakere og lydplanker.
Én kabel kan overføre både video og lyd, noe som gjør HDMI mer praktisk enn eldre analoge tilkoblinger.
HDMI-funksjonene avhenger av standarden og hvordan den er implementert i enheten. At en TV har en HDMI 2.1-port betyr ikke automatisk at alle HDMI 2.1-funksjoner støttes.
HDMI-versjoner
| HDMI-versjon | Typiske funksjoner |
|---|---|
| HDMI 1.3 | Høyere båndbredde og støtte for flerkanalslyd |
| HDMI 1.4 | 4K-video opptil 30 Hz, 3D, ARC |
| HDMI 2.0 | 4K-video opptil 60 Hz |
| HDMI 2.0a | HDR-støtte lagt til |
| HDMI 2.0b | HLG-støtte lagt til |
| HDMI 2.1 | Høyere båndbredde og funksjoner som 4K opptil 120 Hz på kompatibelt utstyr |
Maksimal oppløsning og oppdateringsfrekvens avhenger ikke bare av HDMI-versjonen. TV-en, kildeenheten, kabelen og den aktuelle HDMI-porten må alle støtte den aktuelle modusen.
For eksempel krever 4K ved 120 Hz med PS5 eller Xbox Series X|S at både TV-en og tilkoblingen støtter dette. Ikke alle HDMI-porter på en TV har nødvendigvis de samme funksjonene.
HDMI ARC og eARC
Noen HDMI-porter støtter ARC (Audio Return Channel), som gjør det mulig for TV-en å sende lyd tilbake via HDMI til en kompatibel lydplanke eller AV-mottaker.
eARC er en nyere teknologi med høyere båndbredde og støtte for lydformater med høyere kvalitet.
| Funksjon | HDMI ARC | HDMI eARC |
|---|---|---|
| Lyd fra TV til lydplanke | Ja | Ja |
| Bruker HDMI-kabel | Ja | Ja |
| Lyd med høy båndbredde | Begrenset | Ja |
| Flerkanalslyd uten tap | Begrenset | Ja |
| Egnet for moderne hjemmekino | Ja | Bedre alternativ |
Hvis både TV-en og lydplanken støtter eARC, er HDMI eARC vanligvis det beste valget. Porten kan være merket HDMI ARC/eARC på TV-en.
USB
USB-porter brukes til å koble til lagringsenheter og enkelte eksterne enheter.
- Spille av bilder, musikk og video fra en USB-minnepinne
- Ta opp TV-programmer
- Koble til tastatur og mus
- Gi strøm til små eksterne enheter
- Koble til kompatible kameraer og tilbehør
TV-er kan ha USB 2.0 eller nyere og raskere USB-versjoner. USB 2.0 støtter hastigheter på opptil 480 Mbps, mens USB 3.x kan være betydelig raskere.
De faktiske funksjonene avhenger av TV-ens programvare. At en TV har en USB-port betyr ikke automatisk at den støtter alle USB-enheter eller filformater.
Ethernet (LAN)
Ethernet brukes til å koble TV-en til en ruter eller hjemmenettverket med en nettverkskabel.
Det er nyttig når TV-en står langt fra Wi-Fi-ruteren, det trådløse signalet er svakt eller Wi-Fi-nettverket er overbelastet. Ethernet er også et godt valg når stabilitet er viktigere enn den trådløse tilkoblingens bekvemmelighet.
Ethernet er ikke automatisk tregere enn Wi-Fi. Hastigheten avhenger av TV-ens nettverksmaskinvare, ruteren og internettforbindelsen. Noen TV-er har Fast Ethernet, mens andre har Gigabit Ethernet.
For videostrømming kan begge tilkoblingstypene være tilstrekkelige, men en kablet forbindelse kan være mer stabil under vanskelige trådløse forhold.
Optisk lydutgang (S/PDIF)
Optisk S/PDIF/TOSLINK overfører digital lyd fra TV-en til en lydplanke, AV-mottaker eller annen lydenhet.
Det er nyttig hvis den eksterne lydenheten ikke har HDMI ARC/eARC.
Den støtter stereo og enkelte komprimerte flerkanalsformater, men har begrenset båndbredde sammenlignet med HDMI eARC. Derfor er den ikke egnet for alle moderne hjemmekinoformater.
Hvis både TV-en og lydenheten støtter HDMI eARC, er HDMI vanligvis det mest funksjonelle alternativet.
Antenneinngang (ANT IN)
ANT IN brukes til å koble TV-en til en antenne eller, avhengig av land og system, kabel-TV.
Det er vanligvis en koaksial RF-kontakt merket ANT IN, RF IN eller tilsvarende.
Den innebygde tuneren bestemmer hvilke kringkastingsstandarder TV-en støtter. Avhengig av modell og marked kan den støtte bakkenett, kabel-TV eller andre typer sendinger.
Selv om mange bruker strømmetjenester, er antenneinngangen fortsatt viktig.
Satellittinngang (SAT)
Noen TV-er, spesielt i Europa og andre områder der satellitt-TV er vanlig, har en separat SAT IN-inngang.
En kompatibel TV med innebygd satellittuner kan motta satellittsendinger direkte fra en parabolantenne.
At TV-en bare har en antenneinngang betyr ikke at den støtter satellittmottak. En separat SAT-inngang indikerer vanligvis at TV-en har maskinvare for satellittmottak.
Komponentvideo (Y/Pb/Pr)
Komponentvideo er en eldre analog videotilkobling som bruker tre separate signaler:
- Y, lysstyrke og synkronisering
- Pb, blå fargeforskjell
- Pr, rød fargeforskjell
Tilkoblingene er vanligvis merket med grønt, blått og rødt.
Komponentvideo ga bedre bildekvalitet enn komposittvideo. Den ble brukt med DVD-spillere, spillkonsoller og annet eldre videoutstyr.
Den overfører ikke lyd, så separate tilkoblinger for venstre og høyre lydkanal er nødvendige.
I dag er den i stor grad fjernet og brukes hovedsakelig til eldre utstyr.
Komposittvideo og RCA
Kompositt er en eldre analog tilkobling. Den gule RCA-kontakten brukes til video, mens de røde og hvite RCA-kontaktene brukes til henholdsvis høyre og venstre stereolyd.
Bildeinformasjonen kombineres i ett signal, noe som gir lavere bildekvalitet enn komponentvideo og HDMI.
Den finnes fortsatt på enkelte eldre eller rimelige TV-er. På noen moderne TV-er kan den være tilgjengelig via en spesialadapter til en proprietær AV-inngang.
SCART
SCART var en vanlig tilkobling i Europa før HDMI ble utbredt.
Den kan overføre analog video og lyd, inkludert kompositt- og RGB-signaler.
SCART ble brukt med videospillere, DVD-spillere, digitale TV-dekodere og eldre spillkonsoller.
I dag er SCART utdatert og sjelden. Det kan være nødvendig med en omformer for å koble eldre utstyr til en moderne TV.
RGB-tilkoblinger
RGB betyr videooverføring med separate røde, grønne og blå komponenter.
RGB kan referere til ulike fysiske grensesnitt, så de tre RCA-kontaktene for komponentvideo må ikke automatisk forveksles med RGB. Eldre elektronisk utstyr kunne overføre RGB via SCART eller andre tilkoblinger.
Moderne TV-er bruker vanligvis digital HDMI i stedet for analog RGB.
IR Out
En infrarød utgang brukes med enkelte eksterne IR-adaptere og kontrollsystemer.
Den kan gjøre det mulig for TV-en å styre kompatibelt eksternt utstyr via infrarøde signaler. Den er mest vanlig på eldre eller spesialiserte TV-er.
Moderne TV-er bruker i økende grad HDMI-CEC, Bluetooth og nettverksbasert styring, så en separat IR Out-port er relativt sjelden.
Hvilken TV-port bør du bruke?
| Enhet | Anbefalt tilkobling |
|---|---|
| PlayStation 5 / Xbox Series X|S | HDMI, helst en port som støtter de nødvendige HDMI 2.1-funksjonene |
| Blu-ray-spiller | HDMI |
| Strømmeadapter/-enhet | HDMI |
| PC/bærbar PC | HDMI |
| Lydplanke | HDMI eARC eller ARC |
| AV-mottaker | HDMI |
| USB-minnepinne | USB |
| Kablet internett | Ethernet |
| Wi-Fi-internett | Innebygd Wi-Fi |
| Antenne | ANT IN |
| Parabolantenne | SAT IN, hvis støttet |
| Eldre DVD-spiller | HDMI hvis tilgjengelig, ellers komponent eller kompositt |
| Videospiller | Kompositt eller SCART på eldre TV-er; en omformer kan være nødvendig for moderne TV-er |
For de fleste moderne enheter bør HDMI være førstevalget. HDMI gjør det mulig å overføre digital video og lyd gjennom én kabel og er derfor den mest praktiske tilkoblingen i mange tilfeller
