Iluminarea din spate este una dintre componentele esențiale ale unui televizor LCD. Spre deosebire de ecranele OLED, un panou LCD nu poate produce singur lumină, astfel încât are nevoie de o sursă de lumină în spatele ecranului. Iluminarea din spate trece prin pixelii LCD, permițând afișarea imaginii pe ecran.

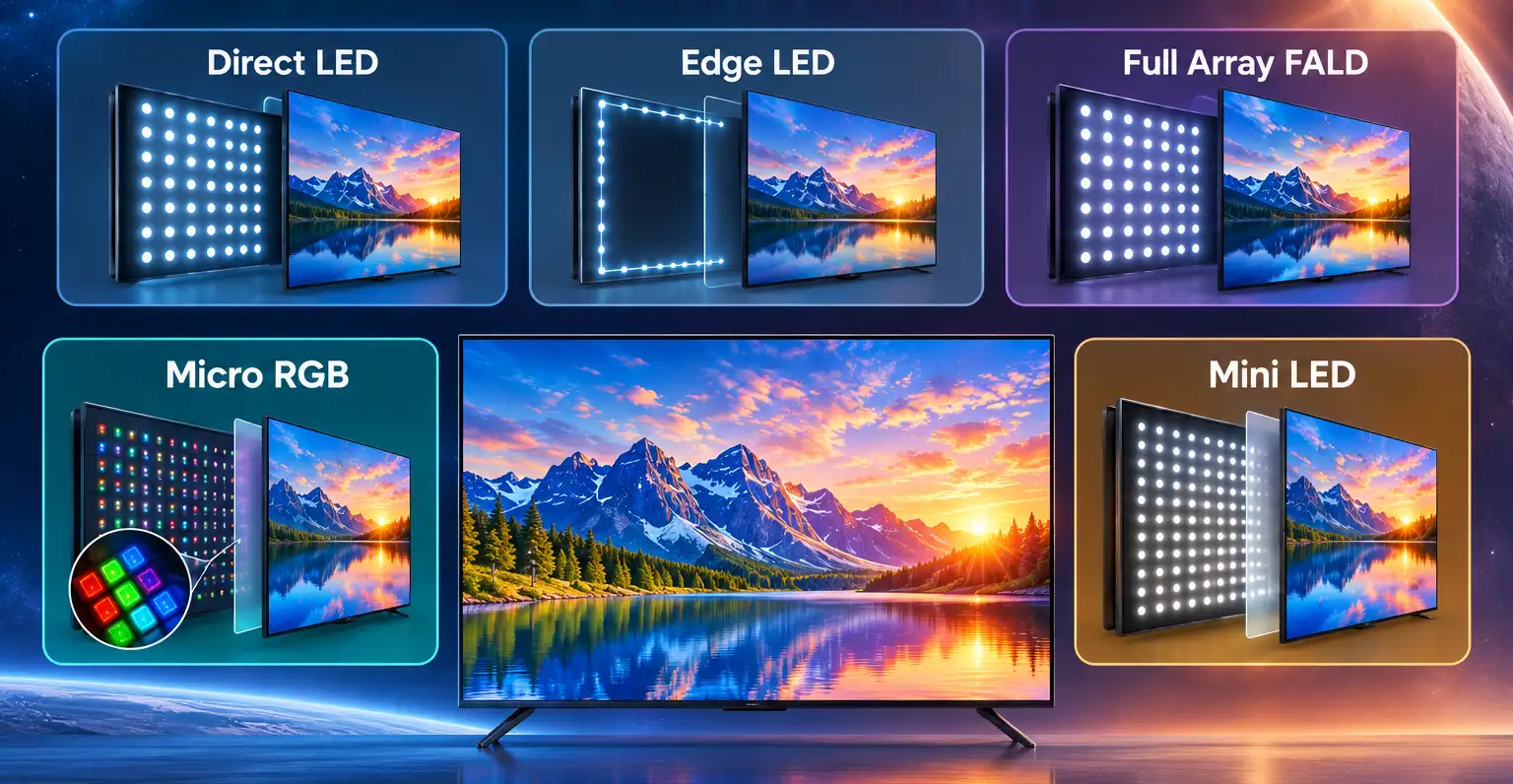

Există două tipuri de bază de iluminare LED: Direct LED și Edge LED. De-a lungul timpului, producătorii au dezvoltat numeroase variante și îmbunătățiri bazate pe aceste tehnologii, inclusiv FALD, Mini LED, RGB LED și Micro RGB LED.
Producătorii de televizoare au introdus, de asemenea, propriile denumiri de marketing pentru diferite sisteme de iluminare din spate, precum LED Plus și NANO Full LED.

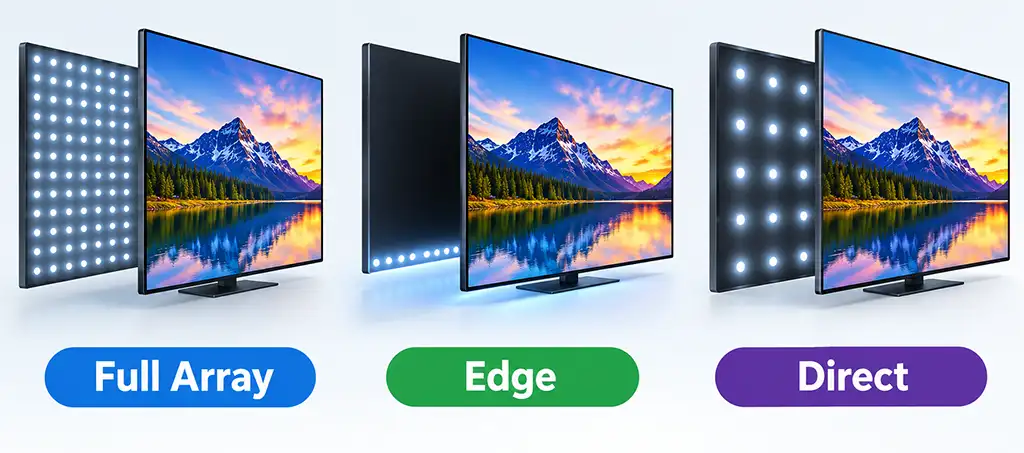

Iluminare din spate Edge-lit LED
Într-un sistem de iluminare din spate Edge-lit LED, LED-urile sunt amplasate de-a lungul marginilor ecranului, nu pe întreaga suprafață din spatele panoului LCD. De obicei, LED-urile sunt amplasate de-a lungul marginii inferioare a ecranului. Lumina este apoi distribuită pe întregul ecran cu ajutorul unui strat special reflectorizant și de ghidare a luminii, care răspândește lumina de la partea de jos spre partea de sus a ecranului.
Principalul avantaj al acestui design este că permite producătorilor să creeze televizoare foarte subțiri. Deoarece LED-urile, de obicei dispuse pe două benzi LED, sunt montate de-a lungul marginii ecranului, este nevoie de mai puțin spațiu în spatele panoului LCD. Ecranele Edge-lit sunt, de asemenea, mai ieftin de fabricat. Totuși, au și unele dezavantaje. Este practic imposibil să se implementeze un sistem eficient de estompare locală, deoarece un singur LED iluminează o suprafață mare a ecranului.
Iluminare din spate Direct LED
Într-un sistem de iluminare din spate Direct LED, LED-urile sunt amplasate direct în spatele panoului LCD. Acestea sunt distribuite pe întreaga suprafață din spatele ecranului și emit lumină către panou. Pot fi utilizate lentile speciale pentru a distribui lumina mai uniform, iar ecranul are și un strat reflectorizant care ajută la direcționarea luminii către ecran.
Cele mai simple sisteme Direct LED folosesc un număr relativ mic de LED-uri. La aceste televizoare, întreaga iluminare din spate poate funcționa ca un singur sistem, fără control separat al diferitelor zone ale ecranului. Există, de asemenea, mai multe variante ale tehnologiei Direct LED, inclusiv diferite moduri de dispunere a LED-urilor și diferite tipuri de LED-uri.
Principalul dezavantaj este că televizorul are nevoie de mai mult spațiu în spatele panoului LCD pentru LED-uri și pentru componentele optice care distribuie lumina. Prin urmare, un televizor Direct LED poate fi mai gros decât un model cu iluminare din spate Edge LED. Totuși, ecranele Direct LED moderne pot fi destul de subțiri, deoarece tehnologia a evoluat semnificativ.
Direct LED este uneori abreviat ca DLED. Este important de înțeles că termenul Direct LED descrie doar modul în care sunt amplasate LED-urile. Nu înseamnă că televizorul are estompare locală sau un număr mare de zone de iluminare controlate independent.
Full Array LED
Full Array LED este o formă avansată de iluminare din spate Direct LED. În loc să amplaseze LED-urile doar în anumite zone din spatele ecranului, un sistem Full Array le distribuie pe întreaga suprafață din spatele ecranului.
Această dispunere permite producătorului să controleze mai uniform iluminarea din spate pe întregul ecran și oferă o bază mai bună pentru estomparea locală. Prin împărțirea LED-urilor în zone separate, diferite părți ale ecranului pot fi făcute mai luminoase sau mai întunecate în mod independent.
Termenul Full Array descrie dispunerea fizică a LED-urilor. Nu indică numărul de LED-uri utilizate și nici numărul de zone de estompare controlate independent pe care le are televizorul.
Există, de asemenea, variante mai avansate de iluminare din spate Full Array, inclusiv Mini LED, RGB LED și Micro RGB LED. Acestea folosesc diferite tipuri și dispuneri ale elementelor luminoase pentru a îmbunătăți controlul iluminării din spate și calitatea imaginii.
Prin urmare, două televizoare Full Array pot avea o calitate a imaginii foarte diferită. Un model poate avea relativ puține zone de iluminare din spate, în timp ce altul poate avea sute sau chiar mai multe.
Estomparea locală și zonele de iluminare din spate
Estomparea locală permite televizorului să controleze independent diferite zone ale iluminării din spate. Cu cât un televizor are mai multe zone controlate independent, cu atât poate ajusta mai precis luminozitatea în diferite părți ale imaginii.
De exemplu, televizoarele cu iluminare din spate Edge LED au de obicei doar două zone de estompare, în timp ce televizoarele standard Direct LED pot avea mai multe zone mari. Cu astfel de zone mari, este dificil să ajustezi iluminarea din spate cu precizie în funcție de imaginea de pe ecran. Ca urmare, poate apărea lumină în zonele care ar trebui să fie negre. Acest lucru este normal pentru televizoarele LCD.
În general, cu cât există mai multe zone și cu cât acestea sunt mai mici, cu atât televizorul poate controla mai precis iluminarea din spate. Mini LED și tehnologiile similare sunt deosebit de eficiente în acest sens, deoarece pot utiliza un număr foarte mare de zone mici de iluminare din spate.
Totuși, numărul de zone nu determină singur calitatea imaginii. Panoul LCD în sine joacă, de asemenea, un rol important. Un televizor cu un număr mare de zone de estompare poate produce în continuare o imagine mai slabă decât un televizor de top, de înaltă calitate, cu mai puține zone.
Variante ale iluminării din spate Direct LED
Iluminarea din spate Direct LED a evoluat în mai multe tipuri de construcție. Producătorii au mărit numărul de LED-uri, le-au redus dimensiunea, au schimbat tipul de lumină pe care o produc și au dezvoltat diferite metode de control al iluminării din spate.
Full Array LED utilizează LED-uri distribuite pe întreaga suprafață din spatele ecranului. Acest lucru asigură o iluminare mai uniformă decât un sistem de iluminare de bază cu mai puține LED-uri. Numărul de LED-uri poate varia considerabil între modele, astfel încât denumirea Full Array nu indică, de una singură, cât de avansată este iluminarea din spate.

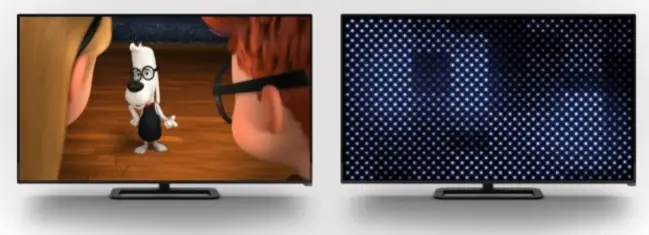

FALD, sau Full Array Local Dimming, împarte iluminarea Full Array în zone controlate independent. Televizorul poate crește luminozitatea în anumite zone și o poate reduce în altele, în funcție de imagine. Mai multe zone și zone mai mici permit, în general, un control mai precis al iluminării din spate și un contrast mai bun.
Dual LED utilizează două tipuri de LED-uri cu temperaturi de culoare diferite. Un tip produce o lumină mai caldă, iar celălalt o lumină mai rece. Televizorul ajustează echilibrul dintre acestea pentru a modifica temperatura de culoare a iluminării din spate. Samsung a folosit denumirea Dual LED la unele dintre televizoarele sale QLED.
Mini LED utilizează LED-uri mult mai mici decât iluminarea LED convențională. Acest lucru permite producătorilor să amplaseze mult mai multe LED-uri în spatele ecranului și să creeze un număr mai mare de zone de estompare. Mai multe zone oferă un control mai precis al zonelor luminoase și întunecate.
RGB LED utilizează LED-uri roșii, verzi și albastre separate în locul LED-urilor albe convenționale. Controlul separat al celor trei culori oferă iluminării din spate un control mai mare asupra spectrului de lumină și poate contribui la extinderea gamei de culori a ecranului.
RGB Mini LED combină LED-urile RGB cu tehnologia Mini LED. LED-urile mai mici permit crearea unei iluminări dense în spatele ecranului, cu numeroase zone controlate individual, în timp ce sursele de lumină RGB oferă un control suplimentar asupra culorii iluminării din spate.
Producătorii folosesc, de asemenea, propriile denumiri pentru anumite sisteme de iluminare din spate. Acestea sunt denumiri de marketing și nu reprezintă tipuri separate de iluminare din spate.
Samsung Direct Full Array este denumirea de marketing folosită de Samsung pentru iluminarea sa din spate Full Array. Samsung a folosit denumiri precum Direct Full Array 8×3 și Direct Full Array 16×3 pentru diferite modele de televizoare.
Samsung Quantum Matrix este denumirea de marketing folosită de Samsung pentru iluminarea sa din spate Mini LED cu estompare locală. Quantum Matrix Pro este o versiune mai avansată a acestui sistem, utilizată la anumite modele de televizoare Samsung.
Sony XR Backlight Master Drive este denumirea de marketing folosită de Sony pentru sistemul său de control al iluminării din spate Mini LED. Acesta este utilizat împreună cu Mini LED și estomparea locală la anumite televizoare Sony.
LG Full Array Dimming este denumirea de marketing folosită de LG pentru sistemul său Full Array cu estompare locală. Se referă la o iluminare din spate cu LED-uri distribuite pe partea din spate a ecranului și controlate în zone separate.
LED Plus este o altă denumire de marketing specifică producătorului, utilizată pentru anumite sisteme de iluminare LED. Implementarea exactă poate varia în funcție de producător și de generația televizorului.
NANO Full LED este, de asemenea, o denumire specifică producătorului asociată cu iluminarea Full Array. Se referă la LED-uri distribuite în spatele ecranului, nu doar de-a lungul marginilor acestuia. NANO Full LED nu trebuie confundat cu NanoCell, care este o tehnologie separată de afișare dezvoltată de LG.
| Iluminare din spate sau denumire | Ce descrie | Caracteristica principală |
|---|---|---|
| Full Array LED | LED-uri distribuite pe partea din spate a ecranului | Distribuție mai uniformă a iluminării |
| FALD | Full Array cu zone controlate independent | Estompare locală și contrast îmbunătățit |
| Dual LED | Două tipuri de LED-uri cu temperaturi de culoare diferite | Controlul temperaturii de culoare a iluminării din spate |
| Mini LED | LED-uri mai mici utilizate în număr mare | Mai multe LED-uri și mai multe zone de estompare |
| RGB LED | Surse de lumină roșie, verde și albastră | Control mai mare asupra spectrului iluminării din spate |
| RGB Mini LED | Surse de lumină RGB combinate cu Mini LED | Control mai precis al luminozității și culorii |
| Samsung Direct Full Array | Denumire de marketing Samsung | Iluminare din spate Full Array |
| Samsung Quantum Matrix | Denumire de marketing Samsung | Mini LED cu estompare locală |
| Sony XR Backlight Master Drive | Denumire de marketing Sony | Controlul iluminării din spate Mini LED |
| LG Full Array Dimming | Denumire de marketing LG | Full Array cu estompare locală |
| LED Plus | Denumire de marketing a producătorului | Control suplimentar al iluminării din spate |
| NANO Full LED | Denumire de marketing a producătorului | Iluminare din spate Full Array |
