Televizoarele moderne au mai multe tipuri de porturi pentru conectarea dispozitivelor externe. HDMI este cea mai importantă conexiune, dar televizoarele pot avea și porturi USB, Ethernet, ieșire audio optică, intrări pentru antenă și satelit, iar modelele mai vechi pot avea conectori component, compozit sau SCART.
Numărul și tipul conectorilor depind de model. Unele conexiuni sunt utilizate în principal pe televizoarele mai vechi, în timp ce HDMI, USB și conexiunile de rețea sunt standard pe majoritatea televizoarelor moderne.

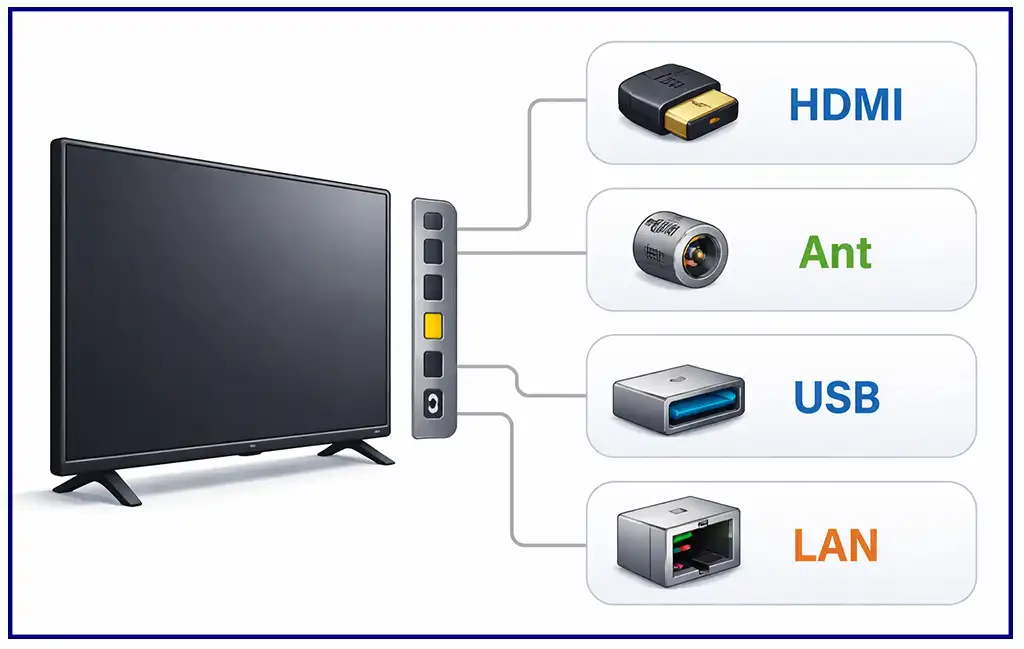

Prezentare generală a porturilor și conectorilor TV
| Port | Scop principal | Tip de semnal | Utilizare pe televizoarele moderne |
|---|---|---|---|
| HDMI | Video și audio | Digital | Foarte frecvent |
| USB | Stocare de date și periferice | Digital | Foarte frecvent |
| Ethernet (LAN) | Internet și rețea locală | Digital | Frecvent |
| Optic (S/PDIF) | Audio extern | Digital | Frecvent |
| ANT IN | Antenă sau televiziune prin cablu | RF | Frecvent |
| SAT | Televiziune prin satelit | RF | Disponibil pe unele modele |
| Component (Y/Pb/Pr) | Dispozitive video mai vechi | Analogic | Rar |
| Compozit (AV/RCA) | Dispozitive video și audio mai vechi | Analogic | Rar |
| SCART | Echipamente europene mai vechi | Analogic | Învechit |
| IR Out | Controlul dispozitivelor externe prin semnal infraroșu | Infraroșu | Rar |
Alegerea conexiunii depinde de dispozitiv. Consolele de jocuri și playerele Blu-ray se conectează de obicei prin HDMI. Pentru un soundbar, HDMI ARC/eARC este alegerea potrivită. Ethernet oferă o conexiune stabilă la rețea prin cablu.
HDMI
HDMI (High-Definition Multimedia Interface) este principala conexiune pentru transmiterea semnalului video și audio digital către și de la televizor. Este utilizată pentru console de jocuri, dispozitive de streaming, playere Blu-ray, computere, receptoare AV și soundbaruri.
Un singur cablu poate transmite atât video, cât și audio, ceea ce este mai convenabil decât conexiunile analogice mai vechi.
Capacitățile HDMI depind de specificație și de implementarea acesteia. Un port HDMI 2.1 nu înseamnă automat că sunt acceptate toate funcțiile HDMI 2.1.
Versiuni HDMI
| Versiune HDMI | Capacități tipice |
|---|---|
| HDMI 1.3 | Lățime de bandă mai mare și suport pentru audio multicanal |
| HDMI 1.4 | Video 4K până la 30 Hz, 3D, ARC |
| HDMI 2.0 | Video 4K până la 60 Hz |
| HDMI 2.0a | A adăugat suport pentru HDR |
| HDMI 2.0b | A adăugat suport pentru HLG |
| HDMI 2.1 | Lățime de bandă mai mare și funcții precum 4K până la 120 Hz pe echipamente compatibile |
Rezoluția maximă și rata de reîmprospătare nu depind doar de versiunea HDMI. Televizorul, sursa, cablul și portul utilizat trebuie să accepte toate modul respectiv.
De exemplu, pentru 4K la 120 Hz pe PS5 sau Xbox Series X|S, televizorul și conexiunea utilizată trebuie să accepte această funcție. Nu toate porturile HDMI ale unui televizor au neapărat aceleași capacități.
HDMI ARC și eARC
Unele porturi HDMI acceptă ARC (Audio Return Channel), care permite televizorului să transmită sunetul prin HDMI către un soundbar sau un receptor AV compatibil.
eARC este o tehnologie mai nouă, cu o lățime de bandă mai mare, care acceptă formate audio de calitate superioară.
| Funcție | HDMI ARC | HDMI eARC |
|---|---|---|
| Sunet de la televizor la soundbar | Da | Da |
| Utilizează cablu HDMI | Da | Da |
| Audio cu lățime de bandă mare | Limitat | Da |
| Audio multicanal fără pierderi | Limitat | Da |
| Potrivit pentru sisteme home theater moderne | Da | Opțiune mai bună |
Dacă atât televizorul, cât și soundbarul acceptă eARC, HDMI eARC este de obicei alegerea preferată. Portul este de obicei etichetat HDMI ARC/eARC.
USB
Porturile USB sunt utilizate pentru conectarea dispozitivelor de stocare și a anumitor periferice.
- Redarea fotografiilor, muzicii și videoclipurilor de pe o unitate USB
- Înregistrarea programelor TV
- Conectarea unei tastaturi sau a unui mouse
- Alimentarea dispozitivelor externe mici
- Conectarea camerelor și accesoriilor compatibile
Televizoarele pot avea USB 2.0 sau versiuni mai rapide. USB 2.0 oferă viteze de până la 480 Mbps, în timp ce USB 3.x poate fi mult mai rapid.
Funcțiile disponibile efectiv depind de software-ul televizorului. Prezența unui port USB nu înseamnă automat că televizorul acceptă orice dispozitiv USB sau format de fișier.
Ethernet (LAN)
Ethernet permite conectarea televizorului la router sau la rețeaua locală printr-un cablu de rețea.
Este util atunci când televizorul se află departe de routerul Wi-Fi, semnalul wireless este slab, rețeaua Wi-Fi este aglomerată sau stabilitatea conexiunii este mai importantă decât avantajul unei conexiuni wireless.
Ethernet nu este automat mai lent decât Wi-Fi. Viteza depinde de hardware-ul de rețea al televizorului, router și conexiunea la internet. Unele televizoare au Fast Ethernet, în timp ce altele au Gigabit Ethernet.
Pentru streaming video, ambele tipuri de conexiune pot fi suficiente, însă conexiunea prin cablu este mai stabilă în condiții dificile pentru rețeaua wireless.
Ieșirea audio optică (S/PDIF)
Conexiunea optică S/PDIF/TOSLINK transmite sunet digital de la televizor către un soundbar, receptor AV sau alt dispozitiv audio.
Este utilă dacă dispozitivul audio extern nu acceptă HDMI ARC/eARC.
Audio-ul optic acceptă sunet stereo și unele formate audio multicanal comprimate. Totuși, lățimea de bandă este mai limitată decât în cazul HDMI eARC, astfel încât nu este potrivit pentru toate sistemele home theater moderne.
Dacă atât televizorul, cât și dispozitivul audio extern acceptă HDMI eARC, HDMI oferă de obicei mai multe posibilități.
Intrarea pentru antenă (ANT IN)
Intrarea pentru antenă permite conectarea televizorului la o antenă sau, în funcție de țară și sistem, la o rețea de televiziune prin cablu.
Este de obicei un conector RF coaxial marcat ANT IN, RF IN sau similar.
Tunerul încorporat al televizorului determină standardele de transmisie acceptate. În funcție de model și piață, televizorul poate accepta televiziune terestră, televiziune prin cablu sau alte tipuri de transmisii.
Deși multe persoane folosesc în prezent servicii de streaming, intrarea pentru antenă rămâne importantă.
Intrarea pentru satelit (SAT)
Unele televizoare, în special în Europa și în regiunile unde este utilizată televiziunea prin satelit, au o intrare separată SAT IN.
Un televizor compatibil cu tuner de satelit încorporat poate recepționa direct semnalul de satelit de la o antenă parabolică.
O intrare pentru antenă nu înseamnă automat că televizorul acceptă recepția prin satelit. O intrare SAT separată indică, în general, existența hardware-ului necesar pentru recepția prin satelit.
Video component (Y/Pb/Pr)
Component video este o conexiune video analogică mai veche care utilizează:
- Y pentru luminanță și sincronizare
- Pb pentru diferența de culoare albastră
- Pr pentru diferența de culoare roșie
Conectorii sunt de obicei verzi, albaștri și roșii.
Component video oferea o calitate mai bună a imaginii decât video compozit și era utilizat pentru playere DVD, console de jocuri și alte echipamente video mai vechi.
Component video nu transmite sunet. Pentru canalele audio stânga și dreapta sunt necesare conexiuni separate.
În prezent, această conexiune a dispărut în mare parte și este utilizată în principal pentru echipamente mai vechi.
Video compozit și RCA
Video compozit este o conexiune analogică mai veche. Conectorul RCA galben este utilizat pentru video, iar conectorii roșu și alb pentru canalele audio stereo dreapta și stânga.
Informația despre imagine este combinată într-un singur semnal, ceea ce oferă o calitate mai slabă a imaginii decât component video sau HDMI.
Conexiunile compozite se mai găsesc pe unele televizoare mai vechi sau mai ieftine. Uneori este utilizat un adaptor special conectat la intrarea AV proprie a televizorului.
SCART
Conectorul SCART a fost utilizat pe scară largă în Europa înainte ca HDMI să devină standard.
Acesta poate transmite semnale video și audio analogice, inclusiv semnale compozite și RGB.
SCART era utilizat pentru videorecordere, playere DVD, decodoare TV digitale și console de jocuri mai vechi.
În prezent, SCART este învechit și rar întâlnit. Pentru conectarea echipamentelor mai vechi la un televizor modern poate fi necesar un convertor.
Conexiuni RGB
RGB este o metodă de transmitere a semnalului video în care componentele roșu, verde și albastru sunt transmise separat.
RGB poate desemna diferite tipuri de interfețe fizice, astfel încât nu trebuie confundat automat cu cei trei conectori RCA utilizați pentru component video.
Echipamentele electronice mai vechi puteau transmite semnale RGB prin SCART sau prin alte tipuri de conectori.
Televizoarele moderne utilizează în general HDMI digital în locul conexiunilor RGB analogice.
IR Out
IR Out este utilizat împreună cu anumite adaptoare IR externe și sisteme de control.
Acesta poate permite televizorului să controleze echipamente externe compatibile prin intermediul semnalelor infraroșii. Această conexiune era mai frecventă pe televizoarele mai vechi sau specializate.
Televizoarele moderne utilizează din ce în ce mai mult HDMI-CEC, Bluetooth și control prin rețea. Prin urmare, un port IR Out separat este relativ rar.
Ce port al televizorului ar trebui să utilizați?
| Dispozitiv | Conexiune recomandată |
|---|---|
| PlayStation 5 / Xbox Series X|S | HDMI, de preferat un port care acceptă funcțiile HDMI 2.1 necesare |
| Player Blu-ray | HDMI |
| Dispozitiv de streaming | HDMI |
| PC/laptop | HDMI |
| Soundbar | HDMI eARC sau ARC |
| Receptor AV | HDMI |
| Memorie flash USB | USB |
| Internet prin cablu | Ethernet |
| Internet Wi-Fi | Wi-Fi încorporat |
| Antenă | ANT IN |
| Antenă de satelit | SAT IN, dacă este acceptată |
| Player DVD mai vechi | HDMI, dacă este disponibil; în caz contrar, component sau compozit |
| Videorecorder | Compozit sau SCART pe televizoarele mai vechi; pentru televizoarele moderne poate fi necesar un convertor |
Pentru majoritatea dispozitivelor moderne, HDMI este cea mai bună alegere deoarece un singur cablu poate transmite atât imagine digitală, cât și sunet.
