Podsvietenie je jednou z kľúčových súčastí LCD televízora. Na rozdiel od OLED displejov nedokáže LCD panel vytvárať svetlo samostatne, takže potrebuje svetelný zdroj za obrazovkou. Podsvietenie svieti cez LCD pixely, čo umožňuje zobrazenie obrazu na obrazovke.

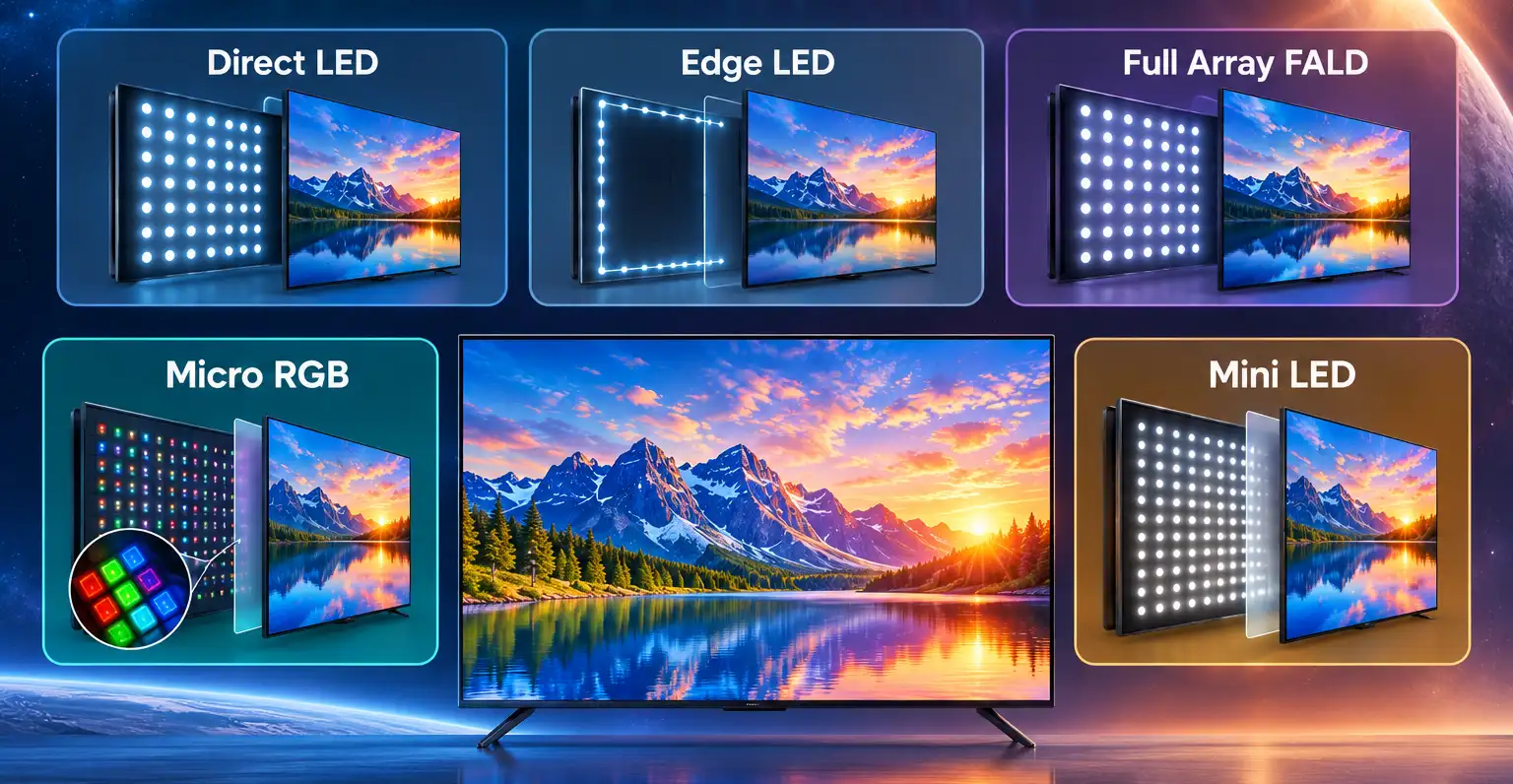

Existujú dva základné typy LED podsvietenia: Direct LED a Edge LED. Výrobcovia postupne vyvinuli množstvo variantov a vylepšení založených na týchto technológiách vrátane FALD, Mini LED, RGB LED a Micro RGB LED.
Výrobcovia televízorov tiež zaviedli vlastné marketingové názvy pre rôzne systémy podsvietenia, napríklad LED Plus a NANO Full LED.

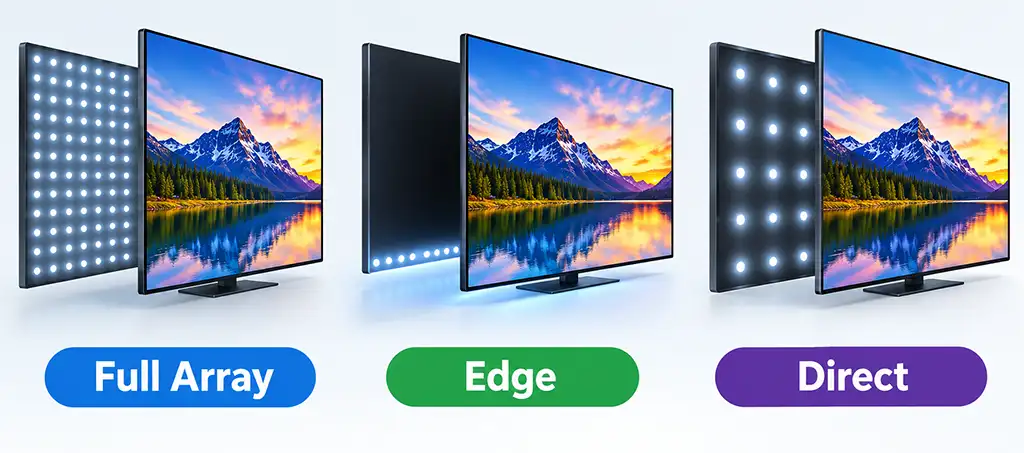

Podsvietenie Edge-lit LED
V systéme podsvietenia Edge-lit LED sú LED diódy umiestnené pozdĺž okrajov obrazovky, nie po celej ploche za LCD panelom. LED diódy sa zvyčajne nachádzajú pozdĺž spodného okraja obrazovky. Svetlo sa potom rozdeľuje po celom displeji pomocou špeciálnej svetlovodivej a reflexnej vrstvy, ktorá rozptyľuje svetlo zo spodnej časti do hornej časti obrazovky.
Hlavnou výhodou tejto konštrukcie je, že umožňuje výrobcom vytvárať veľmi tenké televízory. Keďže LED diódy, ktoré sú zvyčajne usporiadané do dvoch LED pásov, sú umiestnené pozdĺž okraja displeja, za LCD panelom je potrebné menej priestoru. Obrazovky Edge-lit sú tiež lacnejšie na výrobu. Majú však aj určité nevýhody. Efektívny systém lokálneho stmievania je prakticky nemožné implementovať, pretože jedna LED dióda osvetľuje veľkú časť obrazovky.
Podsvietenie Direct LED
V systéme Direct LED podsvietenia sú LED diódy umiestnené priamo za LCD panelom. Sú rozmiestnené po celej zadnej ploche obrazovky a svietia smerom k panelu. Na rovnomernejšie rozptýlenie svetla možno použiť špeciálne šošovky a displej má tiež reflexnú vrstvu, ktorá pomáha smerovať svetlo k obrazovke.
Najjednoduchšie systémy Direct LED používajú pomerne malý počet LED diód. V týchto televízoroch môže celé podsvietenie fungovať ako jeden systém bez samostatného ovládania jednotlivých oblastí obrazovky. Existuje aj niekoľko variantov technológie Direct LED vrátane rôznych spôsobov usporiadania LED diód a rôznych typov LED diód.
Hlavnou nevýhodou je, že televízor potrebuje za LCD panelom viac priestoru na umiestnenie LED diód a optických komponentov, ktoré rozptyľujú svetlo. Direct LED televízor preto môže byť hrubší ako model s podsvietením Edge LED. Moderné displeje Direct LED však môžu byť pomerne tenké, pretože táto technológia sa výrazne vyvinula.
Direct LED sa niekedy označuje skratkou DLED. Je dôležité si uvedomiť, že pojem Direct LED opisuje iba spôsob umiestnenia LED diód. Neznamená to, že televízor má lokálne stmievanie alebo veľký počet nezávisle ovládaných zón podsvietenia.
Full Array LED
Full Array LED je pokročilá forma podsvietenia Direct LED. Namiesto umiestnenia LED diód iba v určitých oblastiach za obrazovkou systém Full Array rozmiestňuje LED diódy po celej zadnej strane displeja.
Takéto usporiadanie umožňuje výrobcovi rovnomernejšie ovládať podsvietenie na celej obrazovke a poskytuje lepší základ pre lokálne stmievanie. Rozdelením LED diód do samostatných zón možno rôzne časti obrazovky nezávisle zosvetľovať alebo stmavovať.
Pojem Full Array opisuje fyzické usporiadanie LED diód. Nehovorí, koľko LED diód sa používa ani koľko nezávisle ovládaných zón stmievania má televízor.
Existuje aj niekoľko pokročilejších variantov podsvietenia Full Array vrátane Mini LED, RGB LED a Micro RGB LED. Používajú rôzne typy a usporiadania svetelných prvkov na zlepšenie ovládania podsvietenia a kvality obrazu.
V dôsledku toho môžu mať dva televízory Full Array veľmi odlišnú kvalitu obrazu. Jeden model môže mať relatívne málo zón podsvietenia, zatiaľ čo iný môže mať stovky alebo ešte viac zón.
Lokálne stmievanie a zóny podsvietenia
Lokálne stmievanie umožňuje televízoru nezávisle ovládať rôzne oblasti podsvietenia. Čím viac nezávisle ovládaných zón televízor má, tým presnejšie môže upravovať jas v rôznych častiach obrazu.
Televízory s podsvietením Edge LED majú napríklad zvyčajne iba dve zóny stmievania, zatiaľ čo štandardné televízory Direct LED môžu mať niekoľko veľkých zón. Pri takýchto veľkých zónach je ťažké presne prispôsobiť podsvietenie obrazu na obrazovke. V dôsledku toho sa môže v oblastiach, ktoré by mali byť čierne, objaviť svetlo. Pri LCD televízoroch je to bežné.
Vo všeobecnosti platí, že čím viac zón existuje a čím sú menšie, tým presnejšie môže televízor ovládať podsvietenie. Mini LED a podobné technológie sú v tomto ohľade obzvlášť účinné, pretože môžu využívať veľmi veľký počet malých zón podsvietenia.
Samotný počet zón však neurčuje kvalitu obrazu. Dôležitú úlohu zohráva aj samotný LCD panel. Televízor s veľkým počtom zón stmievania môže stále poskytovať horší obraz ako kvalitný televízor najvyššej triedy s menším počtom zón.
Varianty podsvietenia Direct LED
Podsvietenie Direct LED sa vyvinulo do niekoľkých rôznych konštrukcií. Výrobcovia zvýšili počet LED diód, zmenšili ich veľkosť, zmenili typ svetla, ktoré produkujú, a vyvinuli rôzne spôsoby ovládania podsvietenia.
Full Array LED používa LED diódy rozmiestnené po celej ploche za obrazovkou. Poskytuje rovnomernejšie osvetlenie ako základné podsvietenie s menším počtom LED diód. Počet LED diód sa môže medzi jednotlivými modelmi výrazne líšiť, takže samotný názov Full Array neudáva, aké pokročilé je podsvietenie.

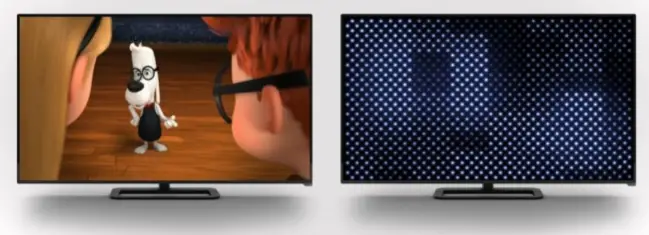

FALD, teda Full Array Local Dimming, rozdeľuje podsvietenie Full Array na nezávisle ovládané zóny. Televízor môže podľa obrazu niektoré oblasti zosvetliť a iné stmaviť. Väčší počet menších zón vo všeobecnosti umožňuje presnejšie ovládanie podsvietenia a lepší kontrast.
Dual LED používa dva typy LED diód s rôznymi teplotami farieb. Jeden typ vytvára teplejšie svetlo a druhý chladnejšie svetlo. Televízor upravuje pomer medzi nimi, aby zmenil teplotu farieb podsvietenia. Samsung používal názov Dual LED pri niektorých svojich QLED televízoroch.
Mini LED používa oveľa menšie LED diódy ako konvenčné LED podsvietenie. Výrobcovia tak môžu umiestniť za obrazovku oveľa viac LED diód a vytvoriť väčší počet zón stmievania. Viac zón poskytuje presnejšiu kontrolu svetlých a tmavých oblastí.
RGB LED používa samostatné červené, zelené a modré LED diódy namiesto bežných bielych LED diód. Samostatné ovládanie troch farieb poskytuje podsvieteniu väčšiu kontrolu nad svetelným spektrom a môže pomôcť rozšíriť farebný rozsah displeja.
RGB Mini LED kombinuje RGB LED diódy s technológiou Mini LED. Menšie LED diódy umožňujú vytvoriť husté podsvietenie s veľkým počtom individuálne ovládaných oblastí, zatiaľ čo RGB svetelné zdroje poskytujú dodatočnú kontrolu nad farbou podsvietenia.
Výrobcovia používajú aj vlastné názvy pre konkrétne systémy podsvietenia. Ide o marketingové názvy, nie o samostatné typy podsvietenia.
Samsung Direct Full Array je marketingový názov spoločnosti Samsung pre jej podsvietenie Full Array. Samsung používal názvy ako Direct Full Array 8×3 a Direct Full Array 16×3 pri rôznych modeloch televízorov.
Samsung Quantum Matrix je marketingový názov spoločnosti Samsung pre jej Mini LED podsvietenie s lokálnym stmievaním. Quantum Matrix Pro je pokročilejšia verzia tohto systému, ktorá sa používa v niektorých modeloch televízorov Samsung.
Sony XR Backlight Master Drive je marketingový názov spoločnosti Sony pre jej systém ovládania Mini LED podsvietenia. V niektorých televízoroch Sony sa používa spolu s technológiami Mini LED a lokálneho stmievania.
LG Full Array Dimming je marketingový názov spoločnosti LG pre jej systém Full Array s lokálnym stmievaním. Označuje podsvietenie s LED diódami rozmiestnenými na zadnej strane obrazovky a ovládanými v samostatných oblastiach.
LED Plus je ďalší marketingový názov konkrétneho výrobcu používaný pre niektoré systémy LED podsvietenia. Konkrétna implementácia sa môže líšiť v závislosti od výrobcu a generácie televízora.
NANO Full LED je tiež marketingový názov konkrétneho výrobcu spojený s podsvietením Full Array. Označuje LED diódy rozmiestnené za obrazovkou, nie iba pozdĺž jej okrajov. NANO Full LED by sa nemalo zamieňať s technológiou NanoCell, ktorá je samostatnou technológiou displejov spoločnosti LG.
| Podsvietenie alebo názov | Čo opisuje | Hlavná vlastnosť |
|---|---|---|
| Full Array LED | LED diódy rozmiestnené po celej zadnej strane obrazovky | Rovnomernejšie rozloženie podsvietenia |
| FALD | Full Array s nezávisle ovládanými zónami | Lokálne stmievanie a lepší kontrast |
| Dual LED | Dva typy LED diód s rôznymi teplotami farieb | Kontrola teploty farieb podsvietenia |
| Mini LED | Menšie LED diódy používané vo veľkom počte | Viac LED diód a viac zón stmievania |
| RGB LED | Červené, zelené a modré svetelné zdroje | Väčšia kontrola nad spektrom podsvietenia |
| RGB Mini LED | RGB svetelné zdroje kombinované s Mini LED | Presnejšia kontrola jasu a farieb |
| Samsung Direct Full Array | Marketingový názov spoločnosti Samsung | Full Array podsvietenie |
| Samsung Quantum Matrix | Marketingový názov spoločnosti Samsung | Mini LED s lokálnym stmievaním |
| Sony XR Backlight Master Drive | Marketingový názov spoločnosti Sony | Ovládanie Mini LED podsvietenia |
| LG Full Array Dimming | Marketingový názov spoločnosti LG | Full Array s lokálnym stmievaním |
| LED Plus | Marketingový názov výrobcu | Dodatočné ovládanie podsvietenia |
| NANO Full LED | Marketingový názov výrobcu | Full Array podsvietenie |
