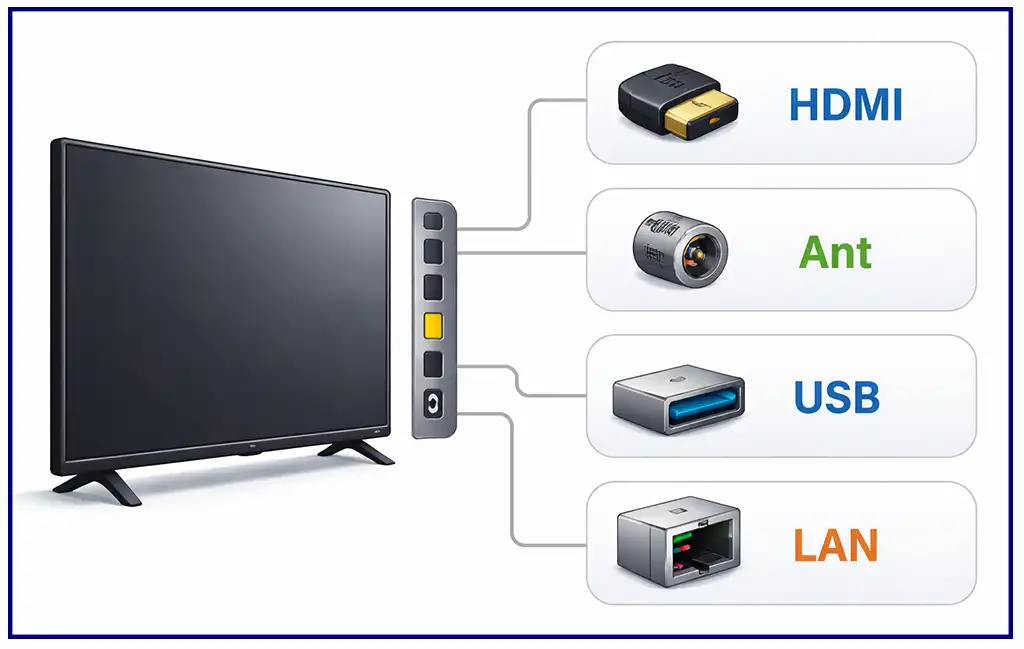

Modern televizyonlar, çeşitli cihazları ve işlevleri desteklemek için çeşitli bağlantı noktaları ve konnektörlerle donatılmıştır. Aşağıda, televizyonlarda yaygın olarak bulunan bağlantı noktalarının ayrıntılı bir özeti yer almaktadır; bu özet, her bir bağlantı noktasının amacı, yetenekleri ve farklılıklarını açıklamaktadır.
HDMI (Yüksek Çözünürlüklü Multimedya Arayüzü)
HDMI, yüksek çözünürlüklü dijital video ve çok kanallı ses sinyallerini aktarmak için kullanılan standart bir arayüzdür. HDCP (Yüksek Bant Genişliği Dijital Kopya Koruması) aracılığıyla kopya korumasını destekler ve uygun kabloları kullanarak birden fazla cihazın dijital DVI bağlantısına olanak tanır. HDMI genellikle şu cihazları bağlamak için kullanılır:
- Bilgisayarlar
- DVD oynatıcılar
- Oyun konsolları
- Blu-ray oynatıcılar
Bant Genişliği: HDMI, sürüme bağlı olarak 4.9 ile 10.2 Gb/s arasında bant genişliğini destekler. Her biri kendine özgü özelliklere sahip birkaç HDMI standardı vardır:
- HDMI 1.3: Bant genişliği 4.95 Gbit/s’den 10.2 Gb/s’ye yükseldi; Dolby HD ve DTS-HD ses formatları için destek eklendi.
- HDMI 1.4: 4K çözünürlük (3840 × 2160, 24/25/30 Hz, 4096 × 2160, 24 Hz), 3D ve Ses Geri Dönüş Kanalı (ARC) desteği eklendi. Küçük cihazlar için mikro HDMI (Tip D) tanıtıldı.
- HDMI 1.4a: 3D görüntü yetenekleri geliştirildi.
- HDMI 1.4b: 1080p video 120 Hz desteği eklendi.
- HDMI 2.0: 4K (UHD) 60 Hz desteği.
- HDMI 2.0a: HDR (Yüksek Dinamik Aralık) desteği tanıtıldı.
- HDMI 2.0b: Hibrit Log-Gamma (HLG) ve HDR10 desteği eklendi.
- HDMI 2.1: UHD 120 Hz ve 8K 120 Hz desteği eklendi.
USB (Evrensel Seri Veri Yolu)
USB bağlantı noktaları, elektronik cihazlar arasında veri aktarımını kolaylaştırır. İki tanesi veri aktarımı için, iki tanesi de güç için olmak üzere dört telli bir kablo kullanırlar. USB bağlantı noktaları bulunan televizyonlar, bağlanan cihazlara tipik olarak 5V 0.5A güç sağlayabilir; bazıları harici sabit diskler gibi daha yüksek güç gereksinimi olan cihazlar için 1A çıkış verebilir.
USB Standartları:
- USB 2.0: 480 Mbit/s (60 MB/s) kadar veri aktarım hızlarını destekler.
- USB 3.0: “SuperSpeed” modunu tanıtır ve veri aktarımını USB 2.0’dan on kat daha hızlı bir şekilde 5 Gbit/s (625 MB/s) hızında gerçekleştirir. USB 3.0 bağlantı noktaları genellikle mavi renkle veya “SS” (SuperSpeed) baş harfleriyle işaretlenmiştir.
Televizyonlardaki USB bağlantı noktaları, harici depolama cihazlarını ve web kameralarını bağlamak için kullanılır.
Bileşen Girişi (Y/Pb/Pr)
Bileşen girişi, analog sinyalleri almak için kullanılır. Üç ayrı sinyal iletir:
- Y (Parlaklık): Parlaklık seviyelerini ve saat darbelerini iletir (genellikle yeşil bir daire ile gösterilir).
- Pb (Mavi fark): Mavi renk ile parlaklık seviyesi arasındaki farkı iletir (mavi daire).
- Pr (Kırmızı fark): Kırmızı renk ile parlaklık seviyesi arasındaki farkı iletir (kırmızı daire).
Bu giriş yöntemi, standart RGB bağlantılarına kıyasla daha az sinyal dönüşümü gerektirdiği için daha iyi görüntü kalitesi sunar.
Ses Desteği: Bileşen girişleri genellikle AV (Kompozit) bağlantılarıyla ortak bir ses girişi paylaşır.
S/PDIF (Sony/Philips Dijital Arayüz Formatı)
S/PDIF, dijital ses sinyallerini televizyondan harici hoparlörlere optik bir kablo aracılığıyla aktarmak için tasarlanmıştır. Genellikle harici ses sistemleri kullanılırken ses kalitesini artırmak için kullanılır.
SCART, RGB ve RCA
SCART, televizyonlar, video oynatıcılar ve DVD oynatıcılar gibi multimedya cihazlarının bağlantısını sağlayan bir Avrupa standart konnektörüdür. SCART, bir konektörde çeşitli sinyalleri birleştirerek birden fazla cihazın bağlantısını sağlar.
RGB ve RCA konnektörleri de video ve ses iletimi için kullanılır; RCA genellikle kompozit video ve stereo ses için kullanılır.
LAN (Ethernet)
LAN bağlantı noktası, televizyonun bir bilgisayar ağına bağlanmasına, internet erişimi sağlamasına ve ev ağı oluşturmasına olanak tanır. Bu, Skype, Netflix ve YouTube gibi hizmetlere erişim de dahil olmak üzere Akıllı TV işlevselliği için önemlidir. Ayrıca, bilgisayardan televizyona içerik akışına izin verir.
IR Out (Kızılötesi Çıkışı)
IR Out bağlantı noktası, bir kızılötesi adaptörün bağlanmasını sağlar ve bu sayede bir evrensel uzaktan kumanda, televizyona bağlı birden fazla cihazı (Blu-ray oynatıcılar, ev sinema sistemleri, set üstü kutular gibi) kontrol edebilir. Bu özellik, tek bir uzaktan kumanda ile cihaz yönetimini basitleştirir. Bu bağlantı noktası artık eskimiş olup kullanılmamaktadır.
ANT IN (Anten Girişi)
Anten girişi, harici bir anten veya kablo TV antenini bağlamak için kullanılır. İnternet TV ve akış hizmetlerine geçiş nedeniyle bu bağlantı noktası artık biraz eski hale gelmiştir.
