Bakbelysning er en av de viktigste komponentene i en LCD-TV. I motsetning til OLED-skjermer kan ikke et LCD-panel produsere lys på egen hånd, og trenger derfor en lyskilde bak skjermen. Bakbelysningen lyser gjennom LCD-pikslene, slik at bildet kan vises på skjermen.

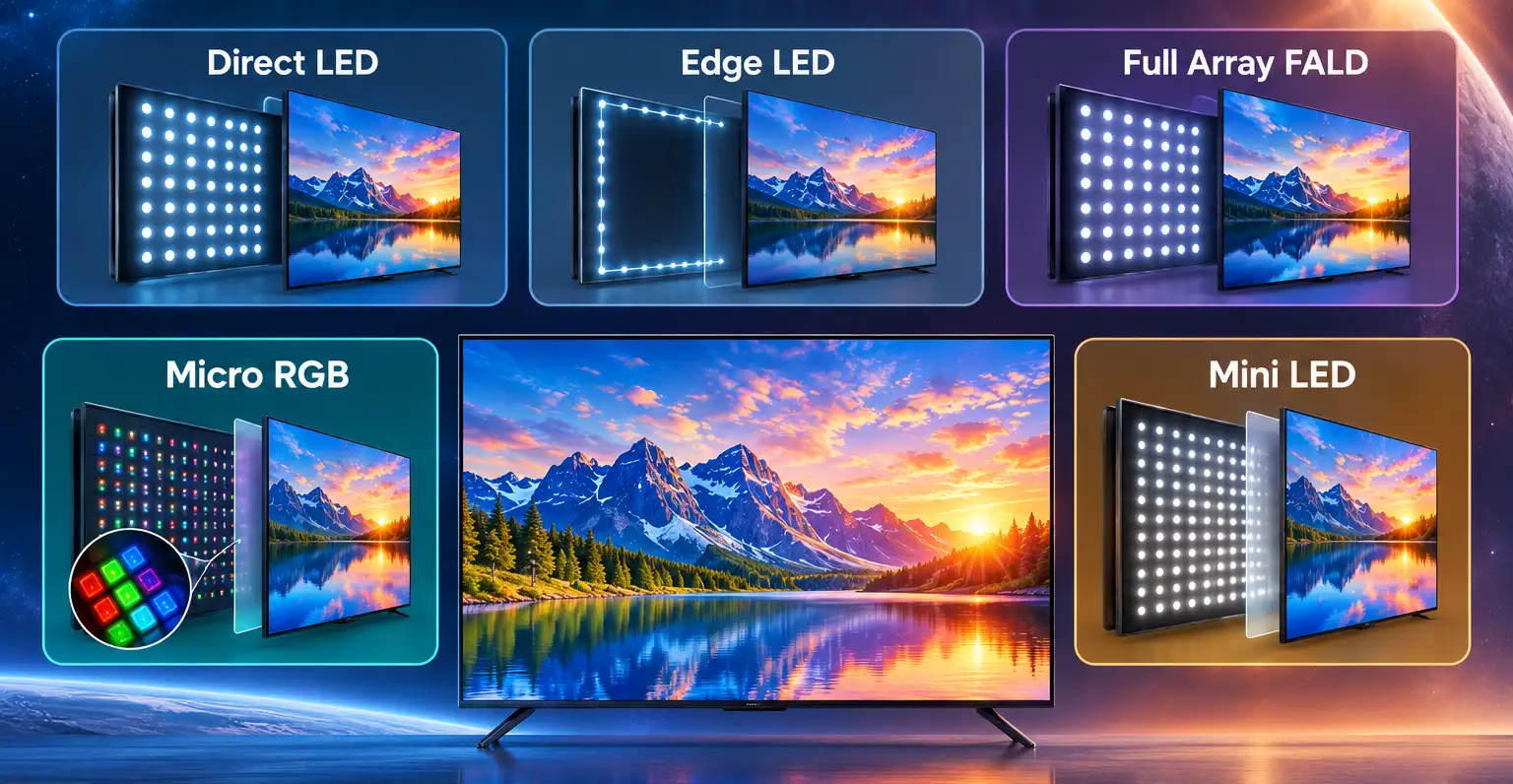

Det finnes to grunnleggende typer LED-bakbelysning: Direct LED og Edge LED. Over tid har produsentene utviklet mange varianter og forbedringer basert på disse teknologiene, blant annet FALD, Mini LED, RGB LED og Micro RGB LED.
TV-produsenter har også introdusert egne markedsføringsnavn for ulike teknologier for bakbelysning, som LED Plus og NANO Full LED.

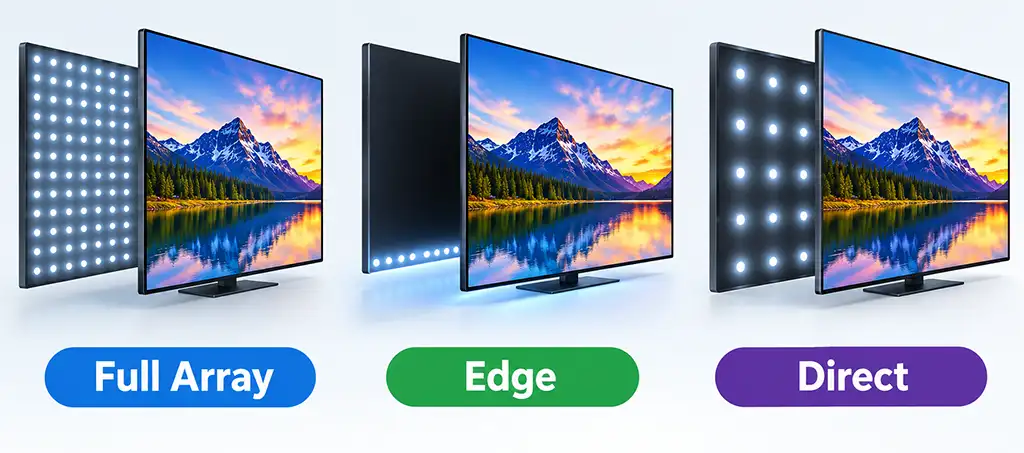

Edge-lit LED-bakbelysning
I et Edge-lit LED-bakbelysningssystem er LED-ene plassert langs kantene av skjermen i stedet for over hele området bak LCD-panelet. Vanligvis er LED-ene plassert langs den nederste kanten av skjermen. Lyset fordeles deretter over hele skjermen ved hjelp av et spesielt reflekterende lysledende lag som sprer lyset fra bunnen til toppen av skjermen.
Den største fordelen med denne konstruksjonen er at den gjør det mulig for produsentene å lage svært tynne TV-er. Siden LED-ene vanligvis er plassert i to LED-lister langs kanten av skjermen, kreves det mindre plass bak LCD-panelet. Edge-lit-skjermer er også billigere å produsere. De har imidlertid noen ulemper. Det er praktisk talt umulig å implementere et system for lokal dimming fordi én LED lyser opp et stort område av skjermen.
Direct LED-bakbelysning
I et Direct LED-bakbelysningssystem er LED-ene plassert direkte bak LCD-panelet. De er fordelt over hele baksiden av skjermen og sender lys mot panelet. Spesielle linser kan brukes for å fordele lyset jevnere, og skjermen har også et reflekterende lag som bidrar til å lede lyset mot skjermen.
De enkleste Direct LED-systemene bruker et relativt lite antall LED-er. På disse TV-ene kan hele bakbelysningen fungere som ett enkelt system uten separat kontroll av de enkelte områdene på skjermen. Det finnes også flere varianter av Direct LED-teknologien, blant annet ulike måter å plassere LED-ene på og ulike typer LED-er.
Den største ulempen er at TV-en trenger mer plass bak LCD-panelet for å få plass til LED-ene og de optiske komponentene som fordeler lyset. Derfor kan en Direct LED-TV være tykkere enn en modell med Edge LED-bakbelysning. Moderne Direct LED-skjermer kan imidlertid være ganske tynne fordi teknologien har utviklet seg betydelig.
Direct LED forkortes noen ganger til DLED. Det er viktig å forstå at begrepet Direct LED bare beskriver hvordan LED-ene er plassert. Det betyr ikke at TV-en har lokal dimming eller et stort antall individuelt kontrollerte bakbelysningssoner.
Full Array LED
Full Array LED er en mer avansert form for Direct LED-bakbelysning. I stedet for å plassere LED-er bare i bestemte områder bak skjermen, fordeler et Full Array-system LED-ene over hele baksiden av skjermen.
Denne plasseringen gjør det mulig for produsenten å kontrollere bakbelysningen jevnere over hele skjermen og gir et bedre grunnlag for lokal dimming. Ved å dele LED-ene inn i separate soner kan ulike områder av skjermen lyses opp eller dempes uavhengig av hverandre.
Begrepet Full Array beskriver den fysiske plasseringen av LED-ene. Det forteller ikke hvor mange LED-er som brukes, eller hvor mange individuelt kontrollerte dimmingssoner TV-en har.
Det finnes også flere mer avanserte varianter av Full Array-bakbelysning, blant annet Mini LED, RGB LED og Micro RGB LED. De bruker ulike typer og plasseringer av lyselementer for å forbedre kontrollen over bakbelysningen og bildekvaliteten.
Som et resultat kan to Full Array-TV-er ha svært forskjellig bildekvalitet. Én modell kan ha relativt få bakbelysningssoner, mens en annen kan ha hundrevis eller enda flere.
Lokal dimming og bakbelysningssoner

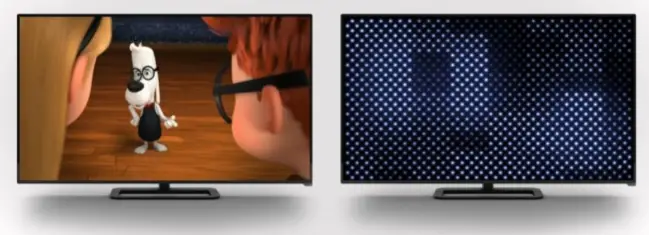

Lokal dimming gjør det mulig for en TV å kontrollere ulike områder av bakbelysningen uavhengig av hverandre. Jo flere uavhengig kontrollerte soner en TV har, desto mer presist kan den justere lysstyrken i forskjellige deler av bildet.
For eksempel har TV-er med Edge LED-bakbelysning vanligvis bare to dimmingssoner, mens standard Direct LED-TV-er kan ha flere store soner. Med så store soner er det vanskelig å justere bakbelysningen nøyaktig i henhold til bildet på skjermen. Som et resultat kan noe lys være synlig i områder som egentlig skal være svarte. Dette er normalt for LCD-TV-er.
Generelt gjelder det at jo flere soner det er, og jo mindre de er, desto mer presist kan TV-en kontrollere bakbelysningen. Mini LED og lignende teknologier er spesielt effektive i denne sammenhengen fordi de kan bruke et svært stort antall små bakbelysningssoner.
Antallet soner alene avgjør imidlertid ikke bildekvaliteten. Selve LCD-panelet spiller også en viktig rolle. En TV med et stort antall dimmingssoner kan fortsatt gi et dårligere bilde enn en førsteklasses skjerm av høy kvalitet med færre soner.
Varianter av Direct LED-bakbelysning
Direct LED-bakbelysning har utviklet seg til flere forskjellige konstruksjoner. Produsentene har økt antallet LED-er, redusert størrelsen på dem, endret typen lys de produserer og utviklet ulike metoder for å kontrollere bakbelysningen.
Full Array LED bruker LED-er som er fordelt over hele området bak skjermen. Dette gir jevnere belysning enn en grunnleggende bakbelysning med færre LED-er. Antallet LED-er kan variere betydelig mellom ulike modeller, så navnet Full Array alene sier ikke hvor avansert bakbelysningen er.
FALD, eller Full Array Local Dimming, deler Full Array-bakbelysningen inn i individuelt kontrollerte soner. TV-en kan gjøre enkelte områder lysere og andre mørkere avhengig av bildet. Flere og mindre soner gir vanligvis mer presis kontroll over bakbelysningen og bedre kontrast.
Dual LED bruker to typer LED-er med forskjellig fargetemperatur. Den ene produserer varmere lys, mens den andre produserer kaldere lys. TV-en justerer balansen mellom dem for å endre fargetemperaturen til bakbelysningen. Samsung har brukt navnet Dual LED på enkelte av sine QLED-TV-er.
Mini LED bruker mye mindre LED-er enn konvensjonell LED-bakbelysning. Dette gjør det mulig for produsentene å plassere langt flere LED-er bak skjermen og opprette et større antall dimmingssoner. Flere soner gir mer presis kontroll over lyse og mørke områder i bildet.
RGB LED bruker separate røde, grønne og blå LED-er i stedet for konvensjonelle hvite LED-er. Ved å kontrollere de tre fargene separat får bakbelysningen større kontroll over lysspekteret og kan bidra til å utvide skjermens fargeomfang.
RGB Mini LED kombinerer RGB LED med Mini LED-teknologi. De mindre LED-ene gjør det mulig å lage en tett bakbelysning med mange individuelt kontrollerte områder, mens RGB-lyskildene gir ytterligere kontroll over fargen på bakbelysningen.
Produsentene bruker også egne navn for bestemte bakbelysningssystemer. Dette er markedsføringsnavn og ikke separate typer bakbelysning.
Samsung Direct Full Array er Samsungs markedsføringsnavn for Full Array-bakbelysningen. Samsung har brukt navn som Direct Full Array 8×3 og Direct Full Array 16×3 på forskjellige TV-modeller.
Samsung Quantum Matrix er Samsungs markedsføringsnavn for Mini LED-bakbelysning med lokal dimming. Quantum Matrix Pro er en mer avansert versjon av dette systemet som brukes i enkelte Samsung-TV-modeller.
Sony XR Backlight Master Drive er Sonys markedsføringsnavn for systemet for kontroll av Mini LED-bakbelysning. Det brukes sammen med Mini LED og lokal dimming i enkelte Sony-TV-er.
LG Full Array Dimming er LGs markedsføringsnavn for Full Array-systemet med lokal dimming. Det viser til en bakbelysning der LED-ene er fordelt over baksiden av skjermen og kontrollert i separate områder.
LED Plus er et annet produsentspesifikt markedsføringsnavn som brukes for enkelte LED-bakbelysningssystemer. Den nøyaktige løsningen kan variere mellom produsenter og TV-generasjoner.
NANO Full LED er også et produsentspesifikt navn knyttet til Full Array-bakbelysning. Det viser til LED-er som er fordelt bak skjermen i stedet for bare rundt kantene. NANO Full LED må ikke forveksles med NanoCell, som er en separat skjermteknologi fra LG.
| Bakbelysning eller navn | Hva det beskriver | Hovedegenskap |
|---|---|---|
| Full Array LED | LED-er fordelt over baksiden av skjermen | Jevnere fordeling av bakbelysningen |
| FALD | Full Array med individuelt kontrollerte soner | Lokal dimming og forbedret kontrast |
| Dual LED | To typer LED-er med forskjellig fargetemperatur | Kontroll over fargetemperaturen til bakbelysningen |
| Mini LED | Mindre LED-er brukt i stort antall | Flere LED-er og flere dimmingssoner |
| RGB LED | Røde, grønne og blå lyskilder | Større kontroll over bakbelysningsspekteret |
| RGB Mini LED | RGB-lyskilder kombinert med Mini LED | Mer presis kontroll over lysstyrke og farger |
| Samsung Direct Full Array | Samsungs markedsføringsnavn | Full Array-bakbelysning |
| Samsung Quantum Matrix | Samsungs markedsføringsnavn | Mini LED med lokal dimming |
| Sony XR Backlight Master Drive | Sonys markedsføringsnavn | Kontroll av Mini LED-bakbelysning |
| LG Full Array Dimming | LGs markedsføringsnavn | Full Array lokal dimming |
| LED Plus | Produsentens markedsføringsnavn | Ekstra kontroll over bakbelysningen |
| NANO Full LED | Produsentens markedsføringsnavn | Full Array-bakbelysning |
